CZUJNIK ZEGAROWY+STATYW MAGNETYCZNY+ KOŃCÓWKI KD11291
Dostępność:Dostępny od ręki
Czas wysyłki:natychmiast
Koszt wysyłki:od 13,99 zł
Numer katalogowy:KD11291
Stan magazynowy:
Kod EAN:5903957010557
Waga:2,00 kg
Kupując ten produkt otrzymasz od nas 165 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Opinie produktu (0)

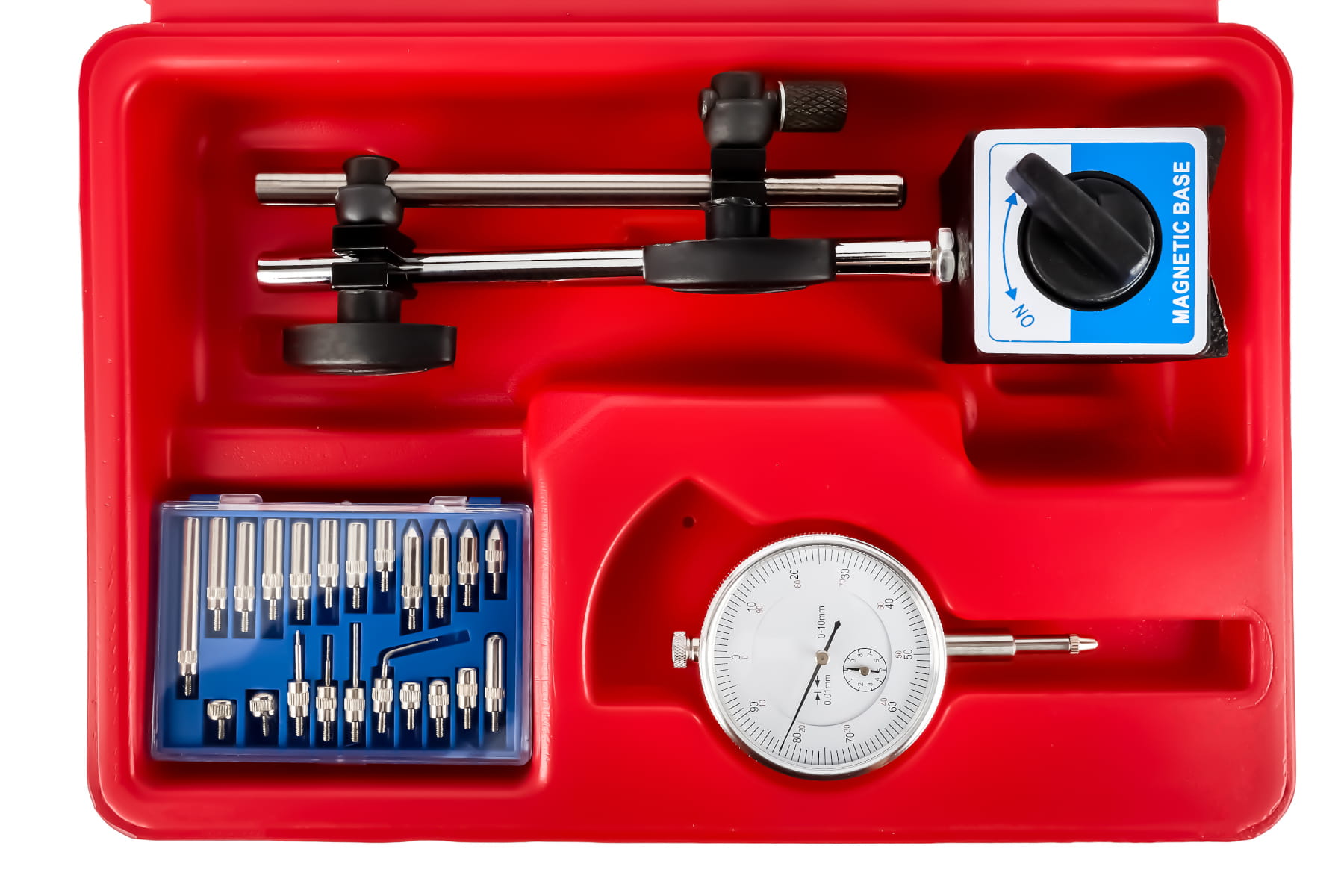

Czujnik zegarowy ze statywem magnetycznym KD11291 — zestaw pomiarowy 0–10 mm

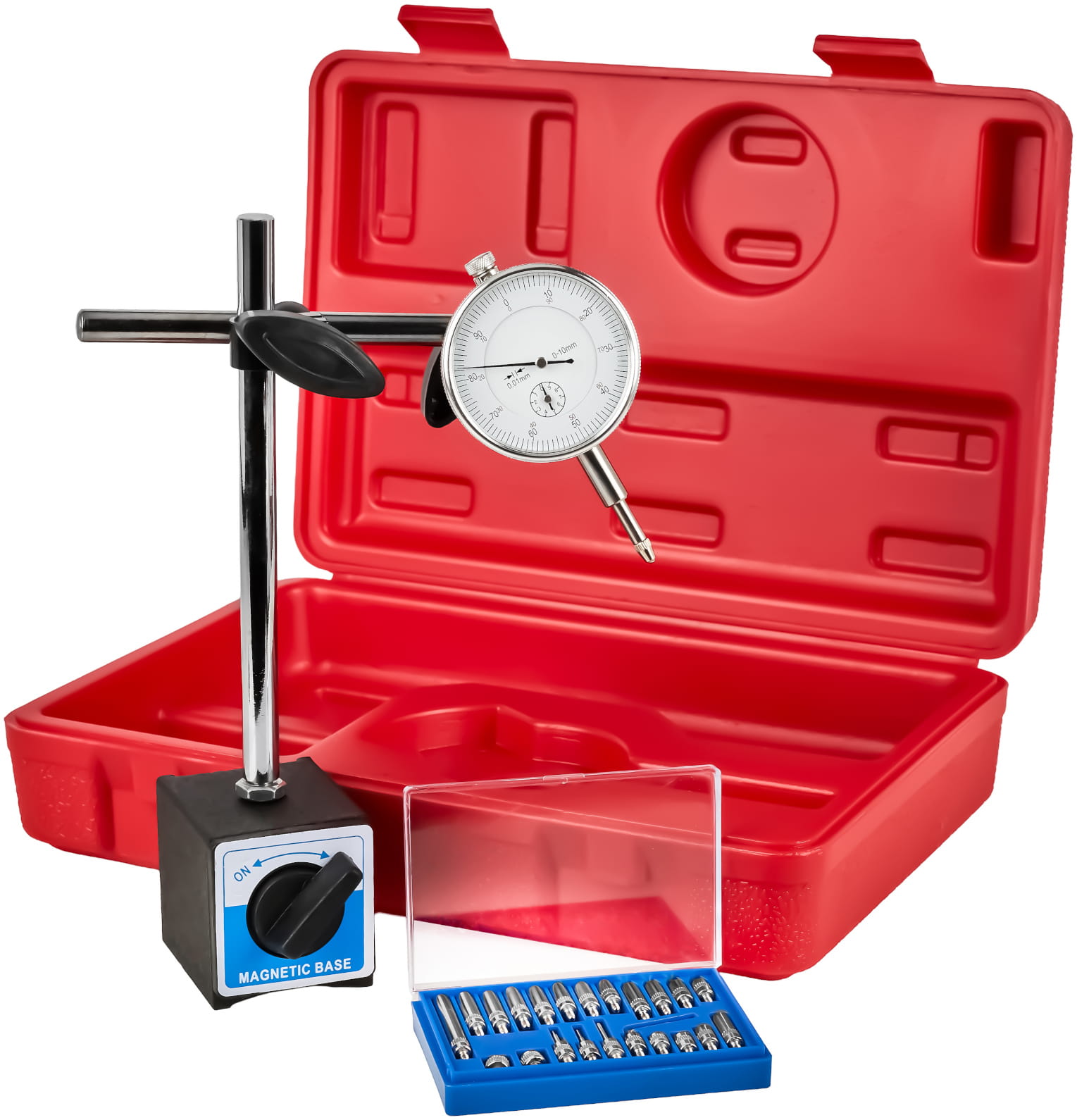

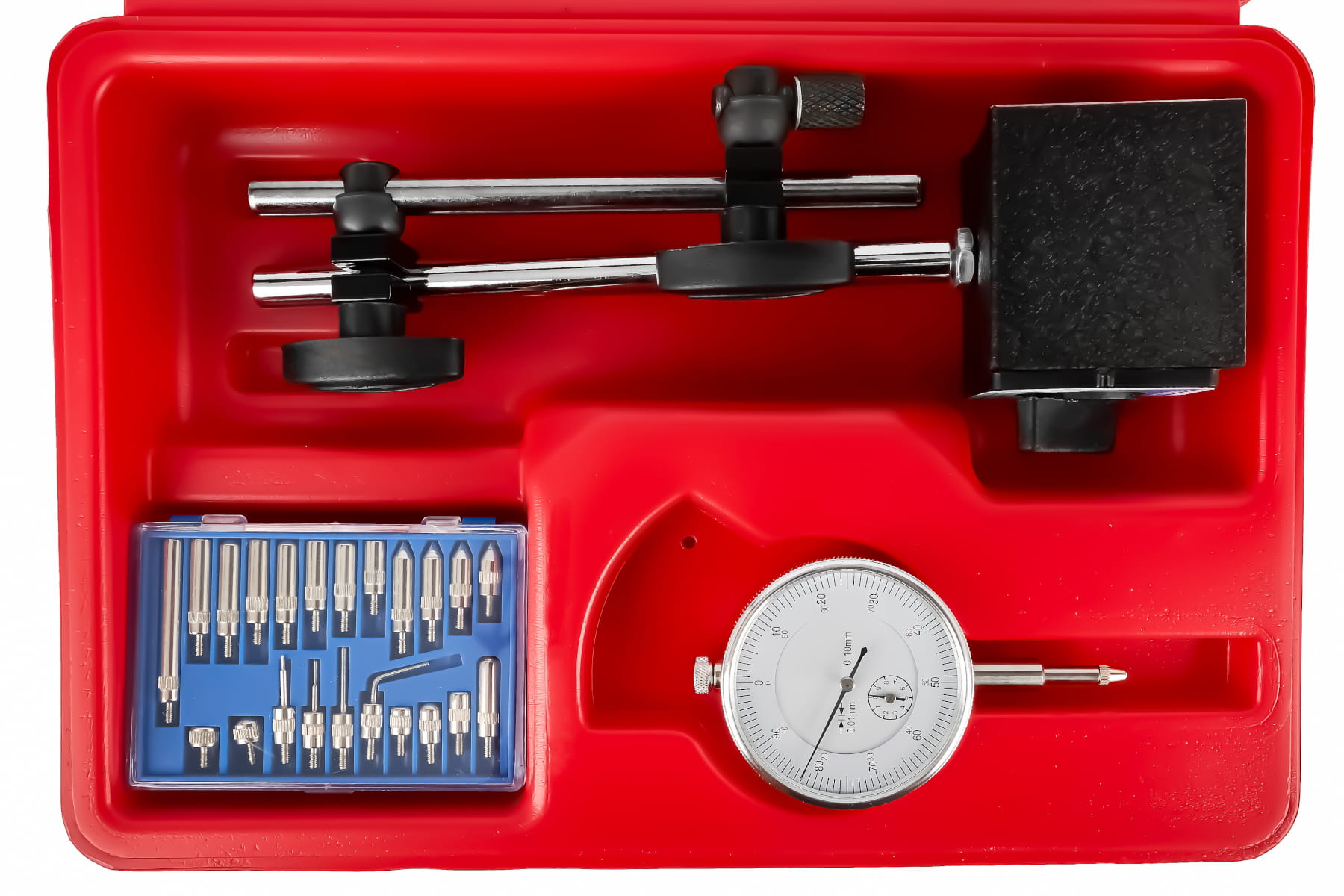

KD11291 to kompletny zestaw do precyzyjnych pomiarów liniowych, składający się z czujnika zegarowego o zakresie 0–10 mm, statywu magnetycznego z przegubowym ramieniem oraz 22 wymiennych końcówek pomiarowych. Zestaw przeznaczony jest do pracy warsztatowej i przemysłowej, gdzie wymagane jest powtarzalne mierzenie odchyleń, bicia i geometrii elementów mechanicznych.
Charakterystyka zestawu

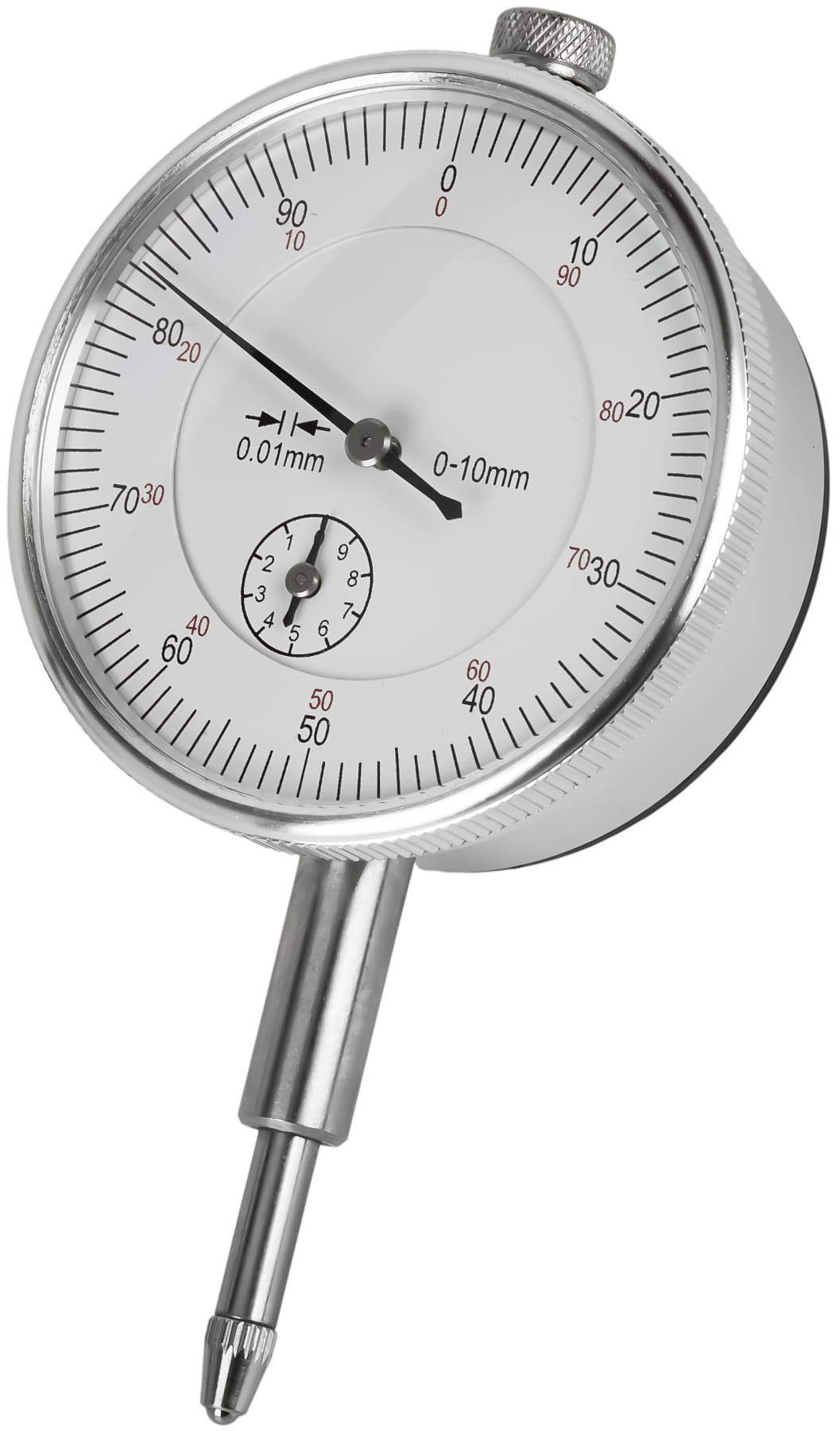

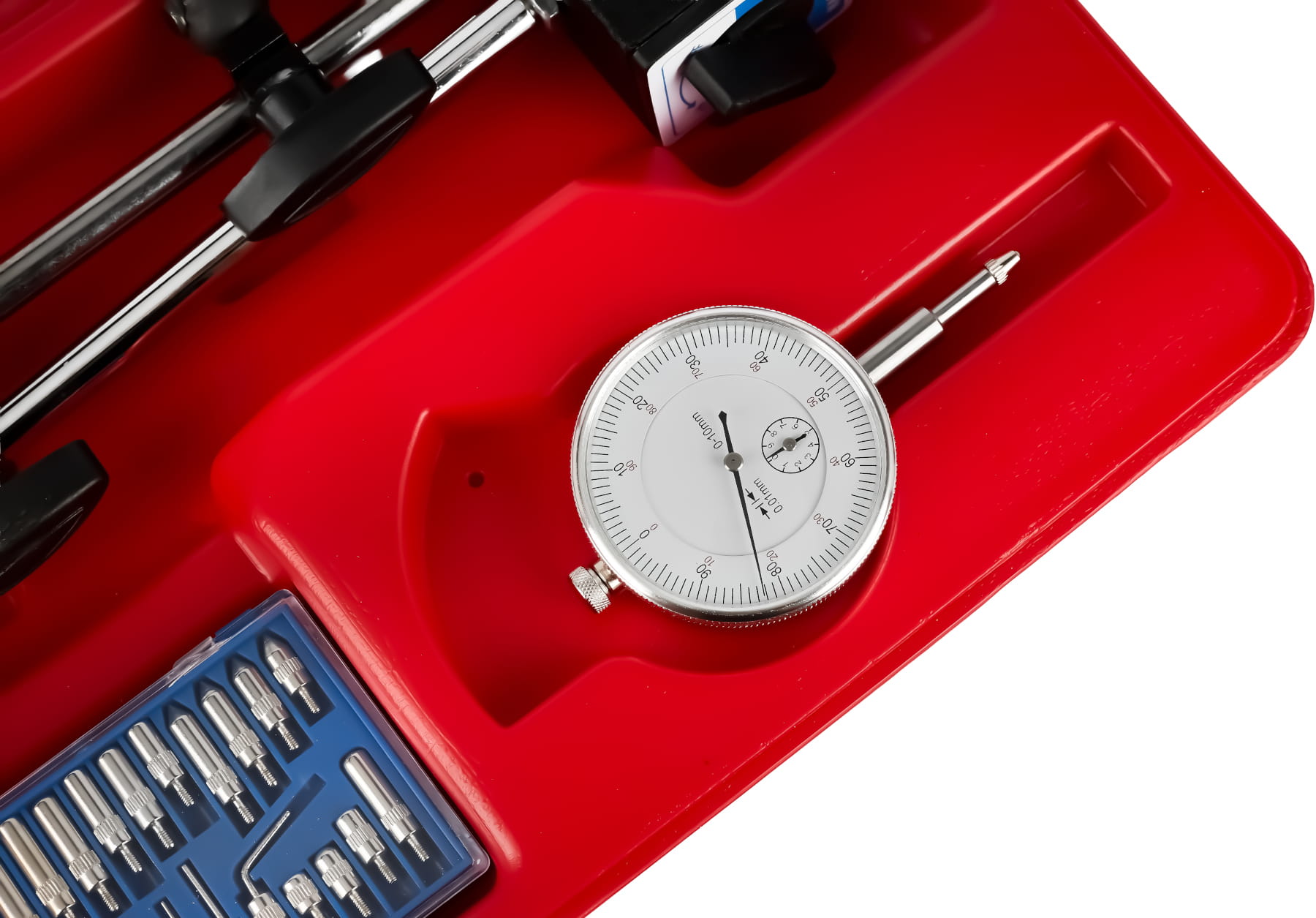

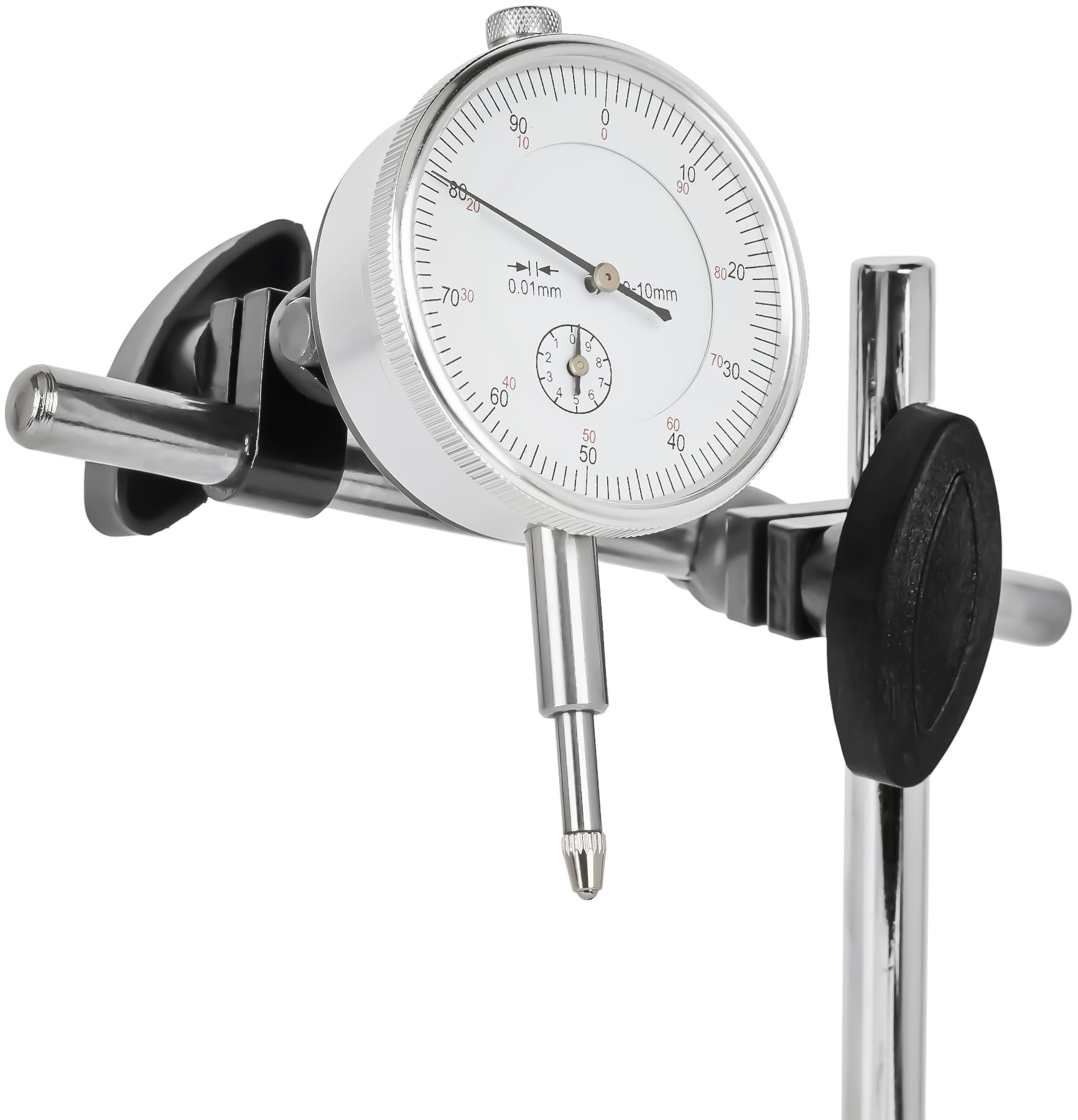

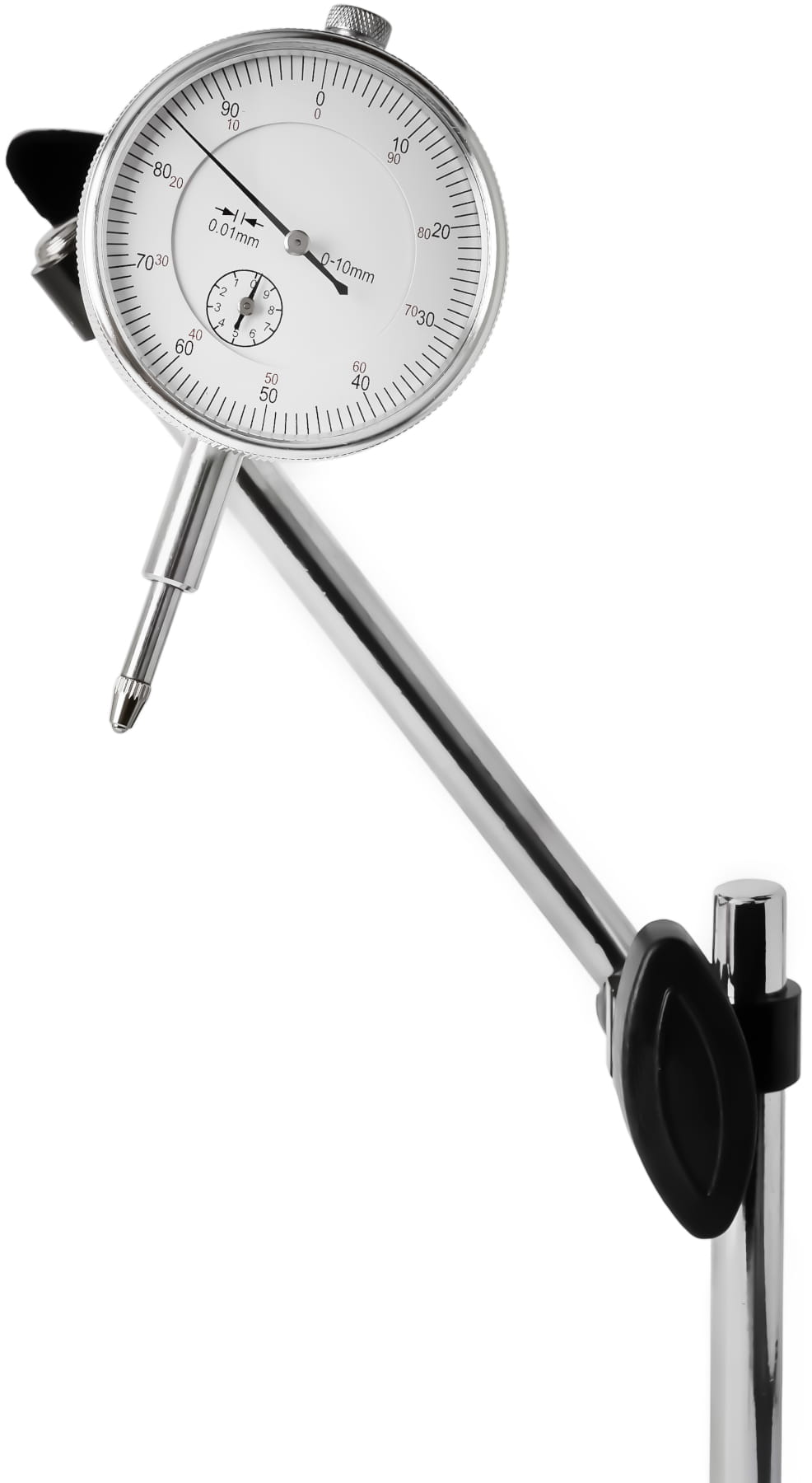

Czujnik zegarowy 0–10 mm / 0,01 mm
Działka elementarna 0,01 mm oznacza, że każde pełne obrócenie wskazówki odpowiada 1 mm przemieszczenia trzpienia. Zakres 10 mm pozwala na pomiar zarówno niewielkich odchyleń, jak i większych przemieszczeń — bez konieczności zmiany narzędzia. Trzpień o średnicy Ø 8 mm jest standardowym wymiarem zgodnym z uchwytami statywów pomiarowych.

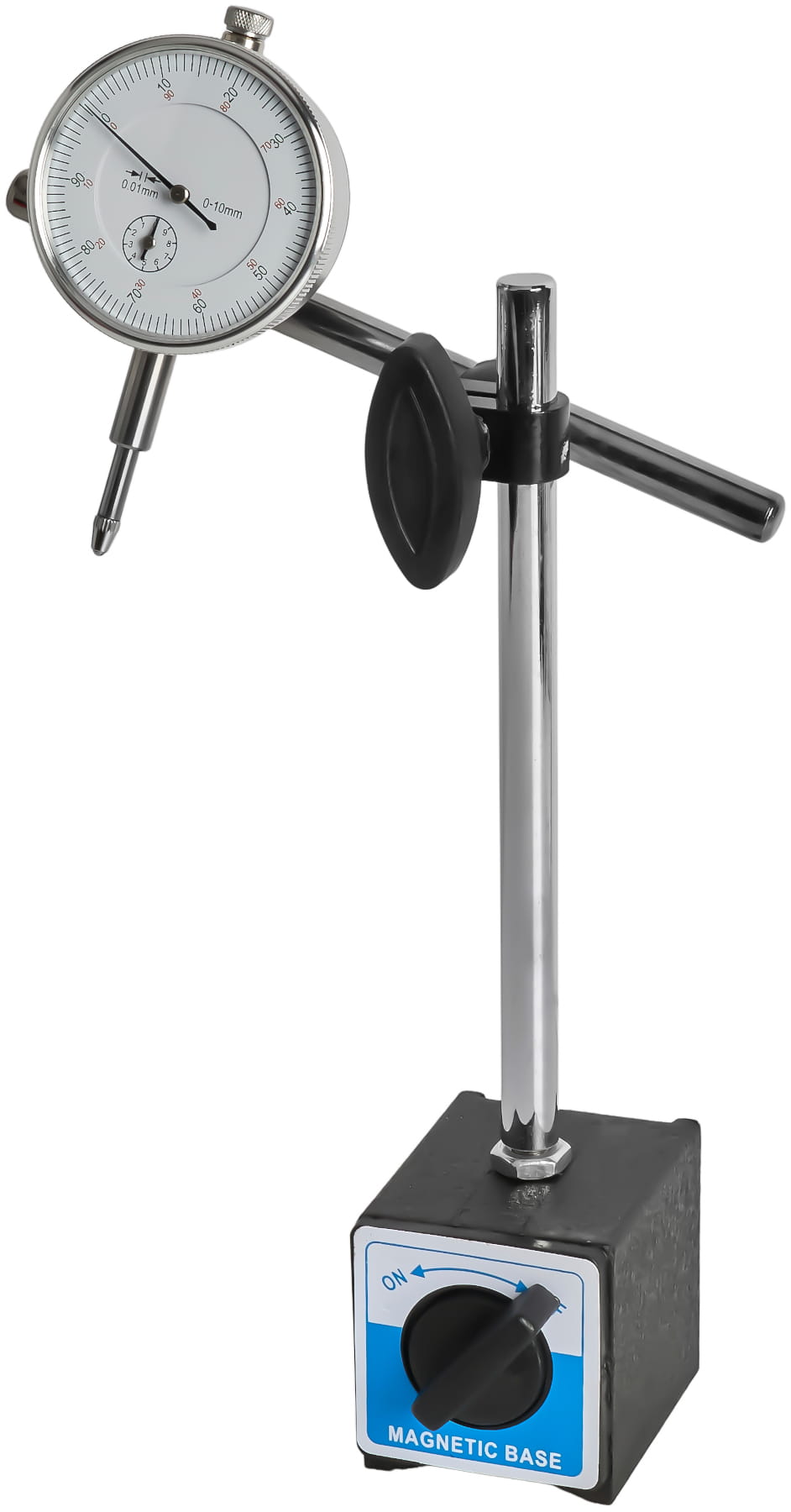

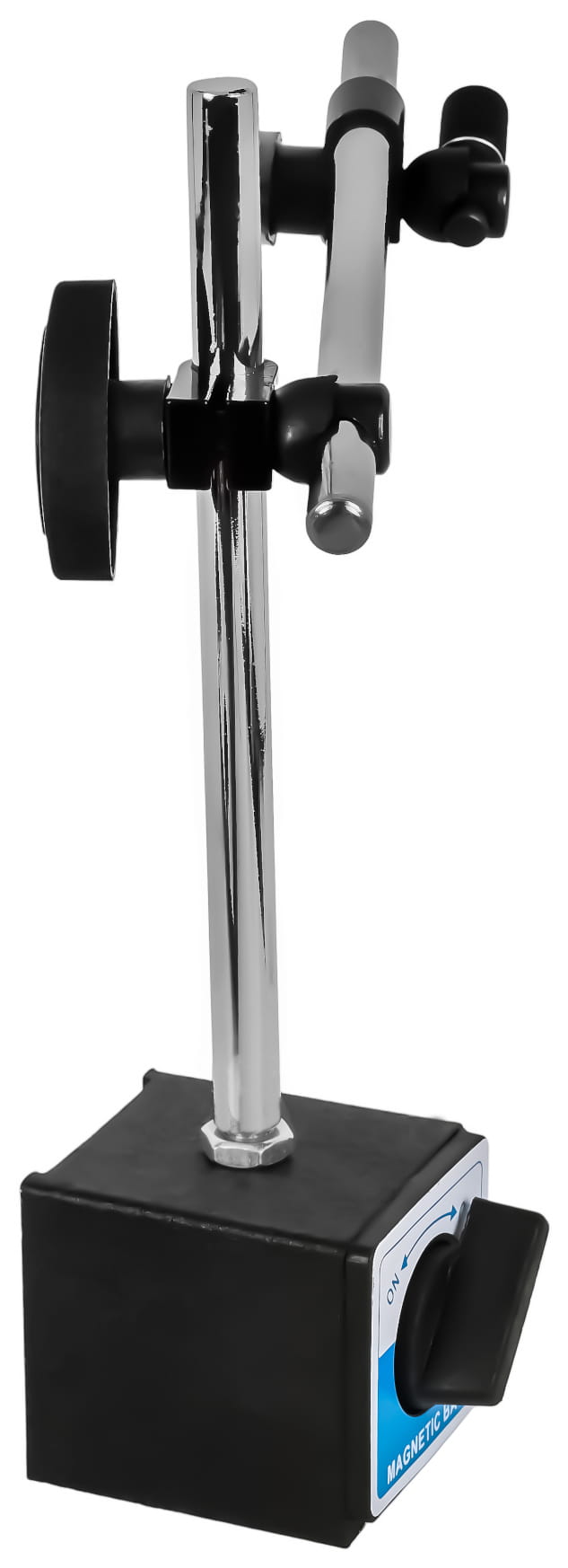

Statyw magnetyczny z przegubem

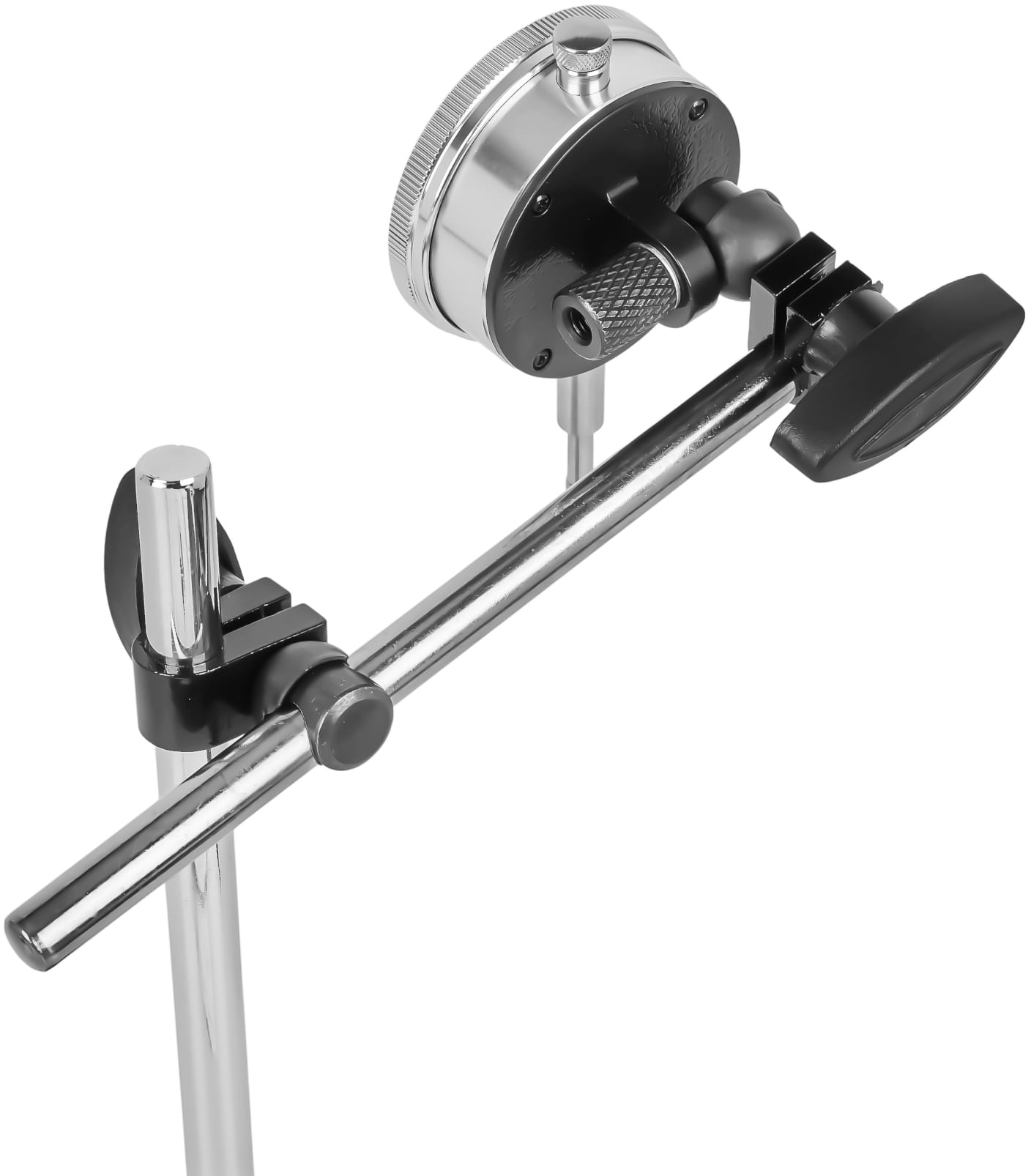

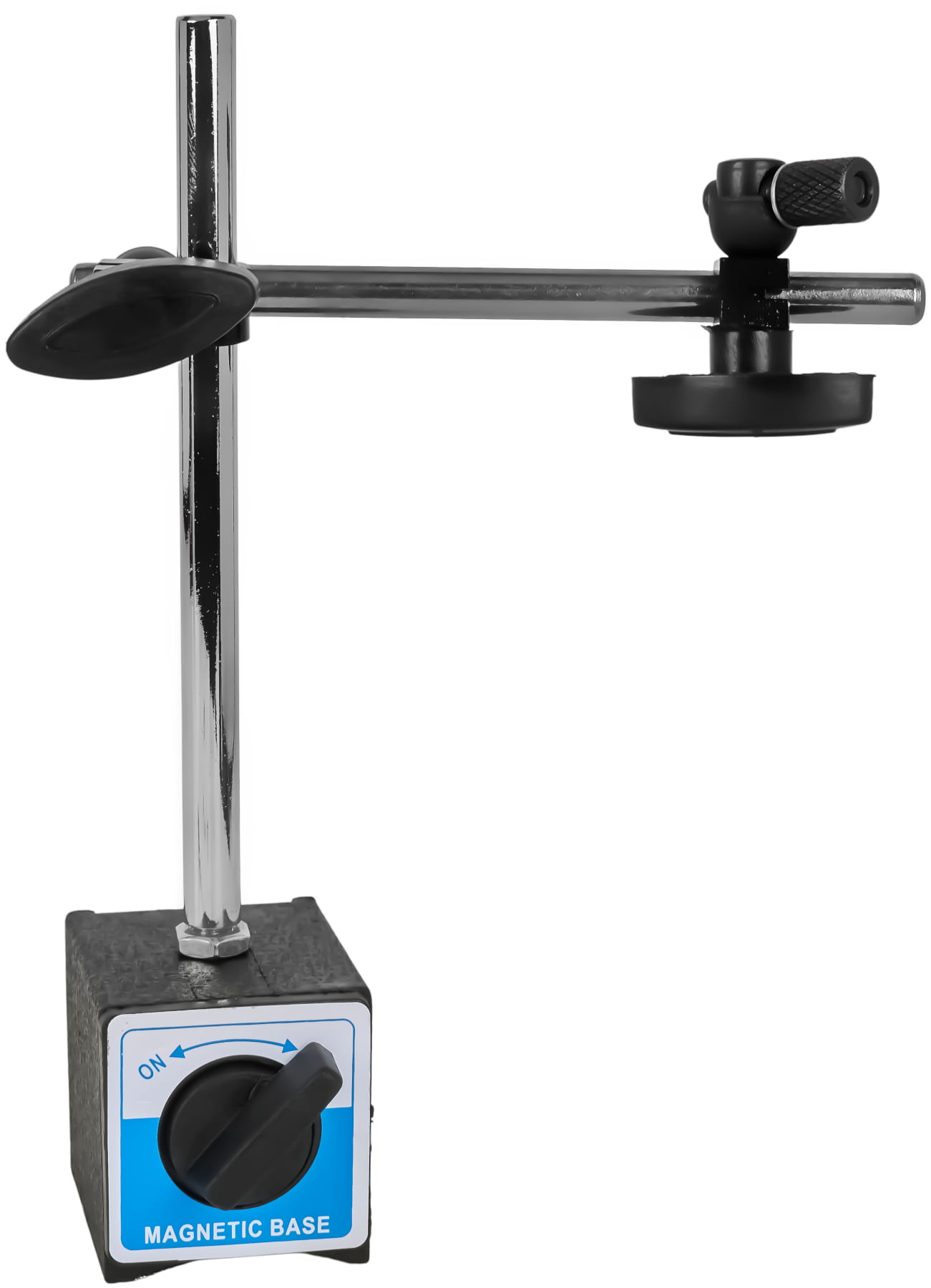

Magnetyczna podstawa przytwierdza statyw do stalowych powierzchni — stołów warsztatowych, korpusów maszyn, tarcz hamulcowych czy belek pomiarowych — bez konieczności stosowania dodatkowych uchwytów. Przegubowe ramię umożliwia ustawienie czujnika pod dowolnym kątem i na różnych wysokościach, co jest niezbędne przy pomiarach elementów o nieregularnym kształcie.

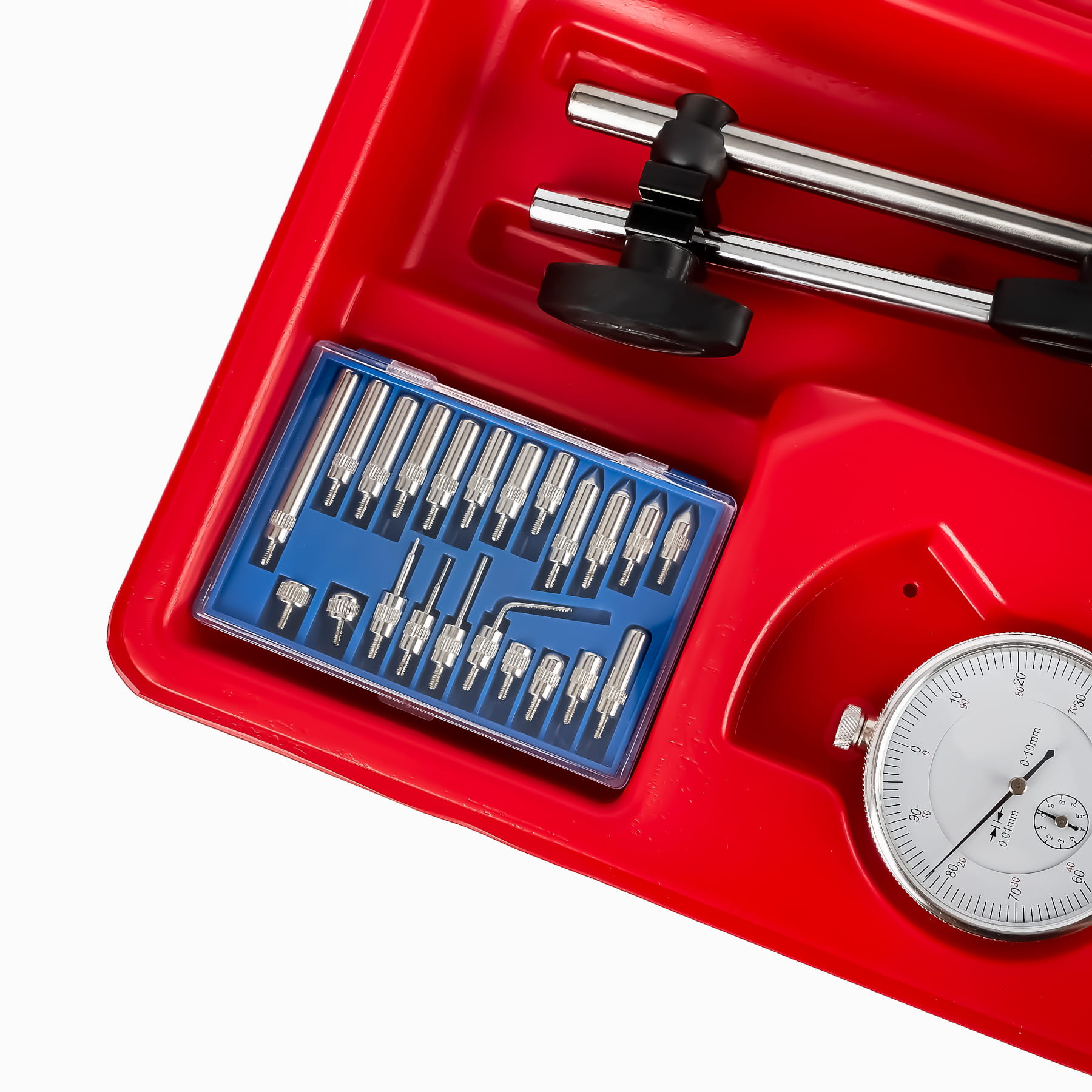

22 końcówki pomiarowe — różne geometrie

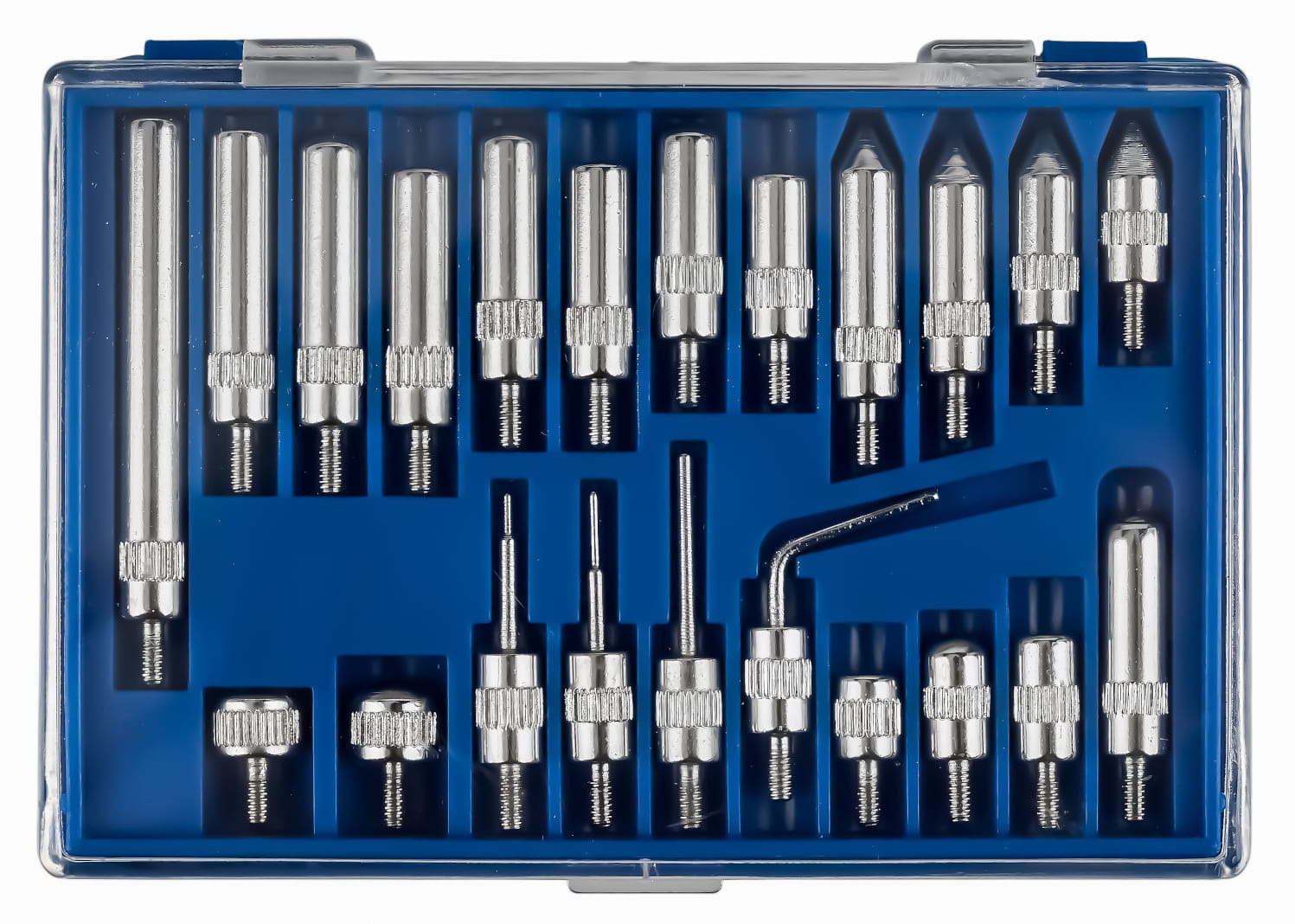

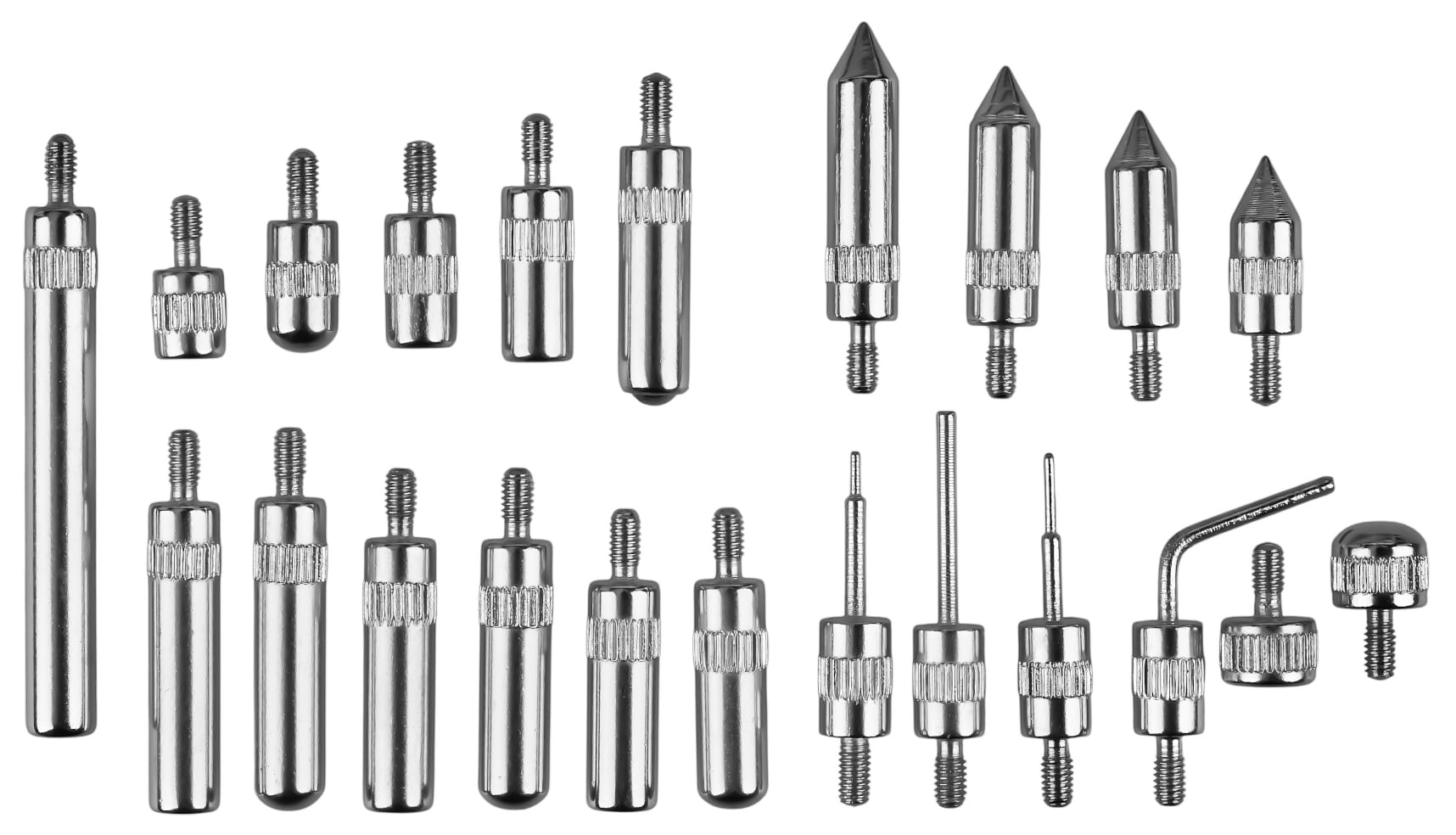

Zestaw zawiera 8 końcówek gładkich (cylindrycznych), 4 zaokrąglone, 4 stożkowe, 3 igły proste, 1 igłę giętą oraz 2 końcówki z kuleczką. Każda geometria służy innym zastosowaniom: igły i końcówki stożkowe umożliwiają dotarcie do wąskich rowków i trudno dostępnych powierzchni, zaokrąglone nadają się do pomiaru na powierzchniach krzywoliniowych, a kuleczkowe — do pomiaru w otworach.
Kompletność zestawu i gotowość do pracy

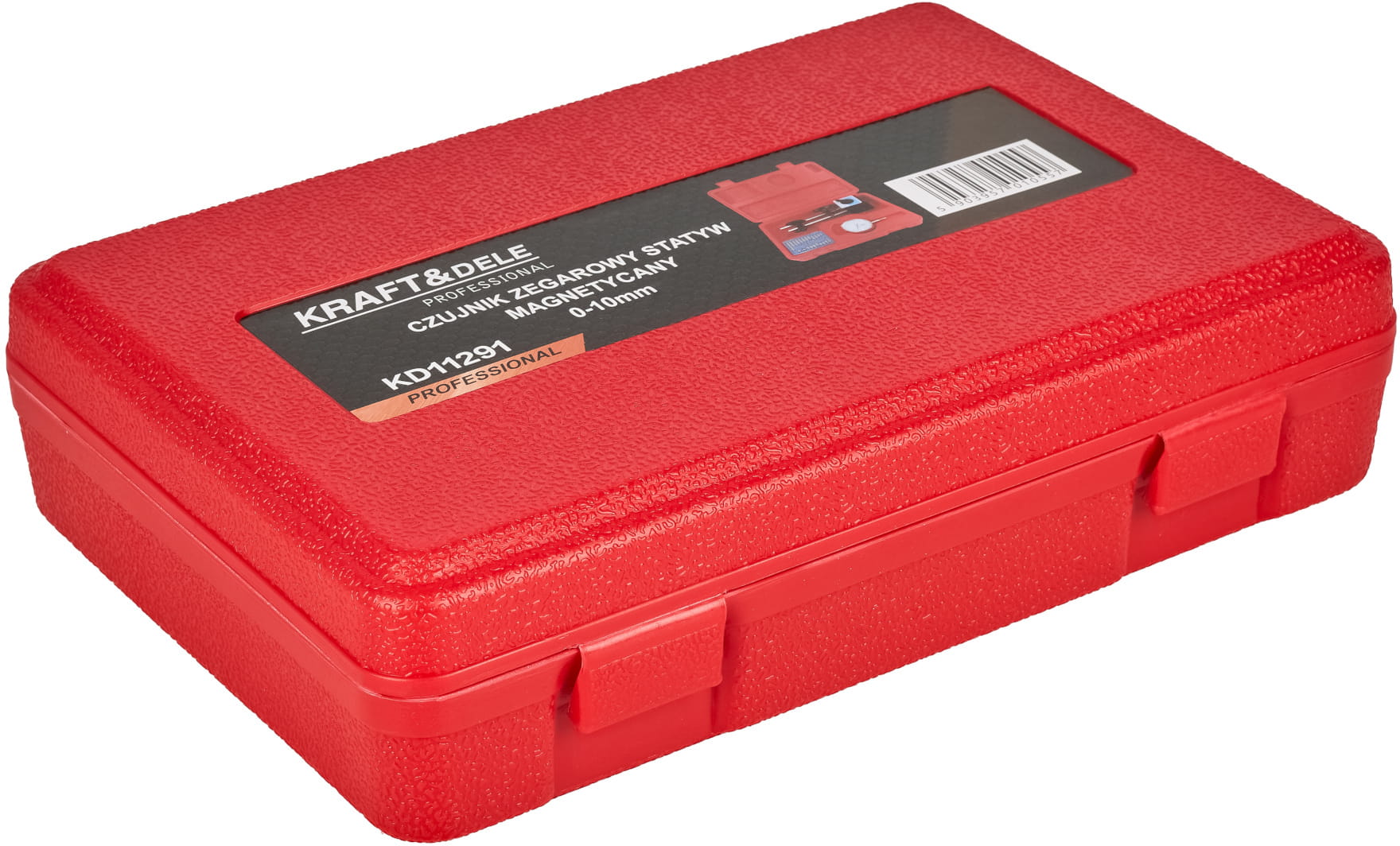

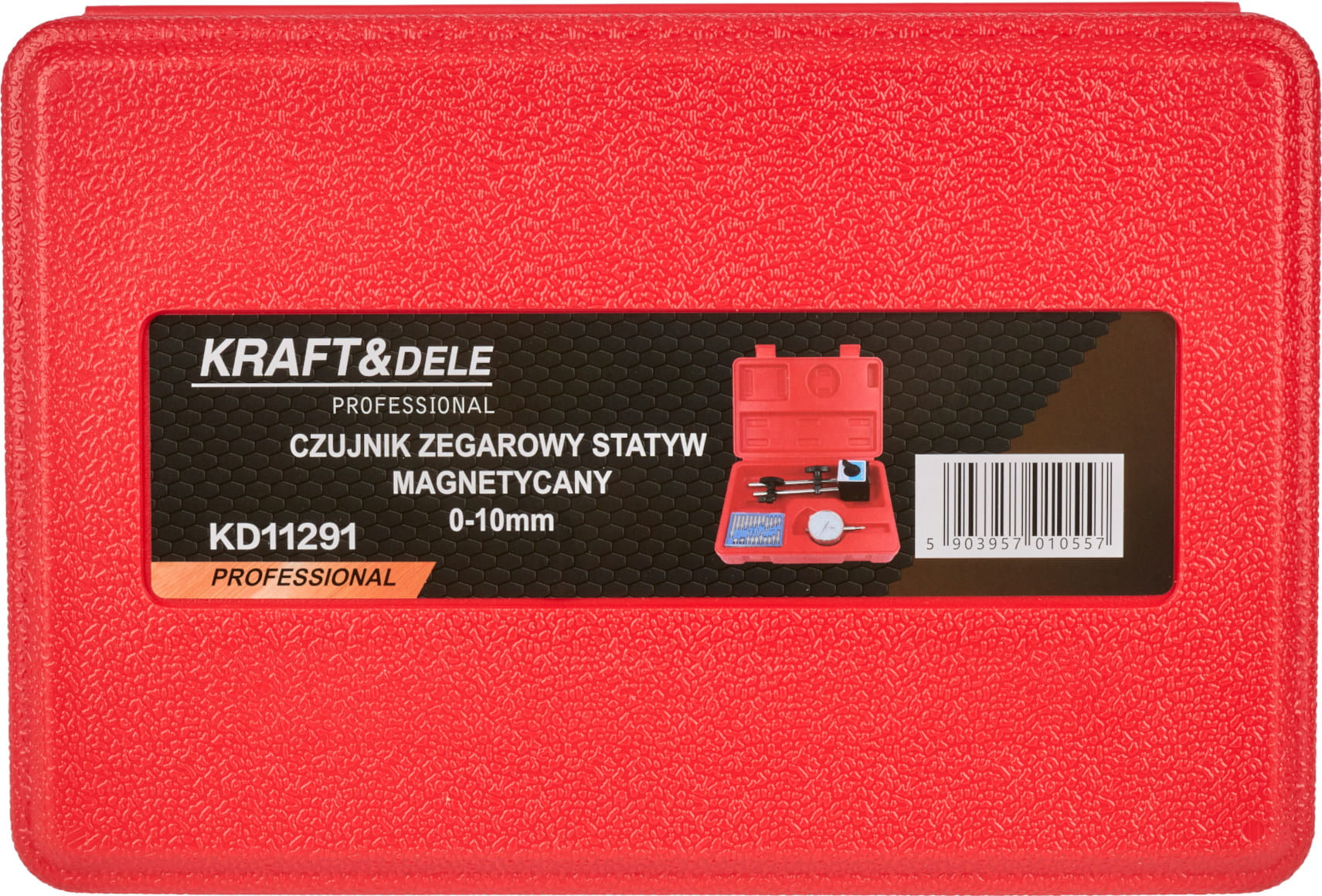

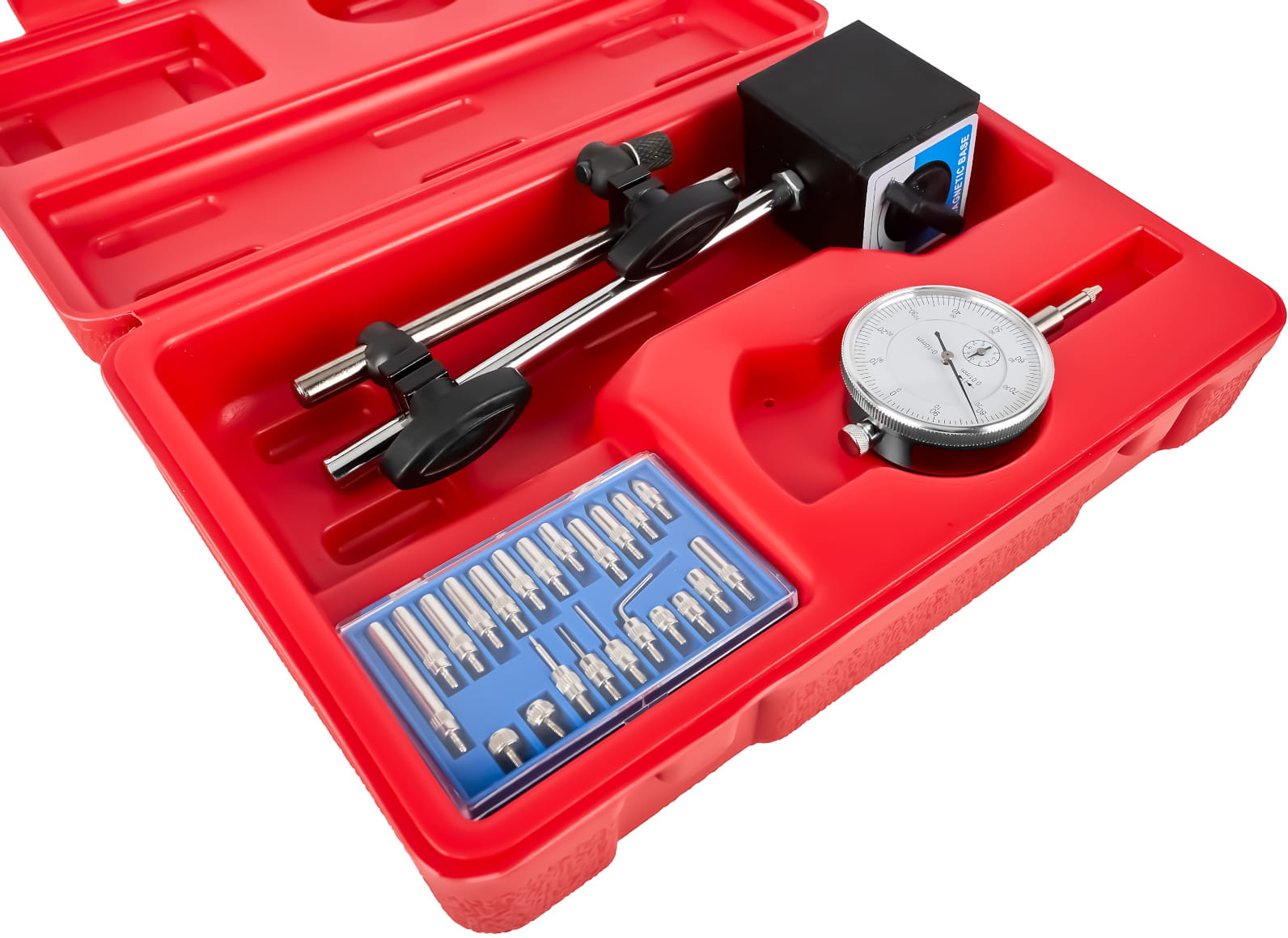

Wszystkie elementy zestawu są ze sobą kompatybilne i gotowe do użycia bezpośrednio po rozpakowaniu. Waga zestawu wynosi 2 kg, co świadczy o solidnej, metalowej konstrukcji statywu. Zestaw dostarczany jest w oryginalnym opakowaniu zabezpieczającym poszczególne elementy przed uszkodzeniem podczas transportu i przechowywania.
Specyfikacja techniczna
| Model | KD11291 |
| Zakres pomiaru | 0–10 mm |
| Dokładność pomiaru (działka elementarna) | 0,01 mm |
| Średnica trzpienia | Ø 8 mm |
| Typ podstawy statywu | Magnetyczna, przegubowa |
| Liczba końcówek pomiarowych | 22 szt. |
| Typy końcówek | 8 gładkich, 4 zaokrąglone, 4 stożkowe, 3 igły proste, 1 igła gięta, 2 z kuleczką |
| Waga zestawu | 2 kg |
| Gwarancja | 12 miesięcy |
Typowe zastosowania
- Pomiar bicia osiowego i promieniowego tarcz hamulcowych
- Kontrola geometrii wałków i czopów w maszynach
- Sprawdzanie odchyleń piast i kół pasowych
- Ustawianie luzów i tolerancji w napędach mechanicznych
- Kontrola płaskości i równoległości powierzchni obrabianych
- Pomiar głębokości rowków i stopni w elementach toczonych
- Weryfikacja montażu łożysk i uszczelnień
- Ogólne pomiary kontrolne w warsztacie samochodowym i przemysłowym
Jak sprawdzić kompatybilność końcówek z czujnikiem
Końcówki pomiarowe mocowane są w trzpieniu czujnika za pomocą gwintu metrycznego M2,5 — jest to standard stosowany w większości czujników zegarowych. Przed zakupem dodatkowych końcówek od innych producentów należy potwierdzić zgodność gwintu mocującego. Wszystkie 22 końcówki dołączone do zestawu KD11291 są fabrycznie dopasowane do czujnika wchodzącego w skład kompletu.
Użytkowanie i konserwacja
| Mocowanie statywu | Podstawę magnetyczną należy przykładać do czystej, suchej powierzchni stalowej. Zanieczyszczenia olejowe lub wióry metaliczne między podstawą a powierzchnią mocowania osłabiają siłę przylegania i mogą powodować przemieszczanie się statywu podczas pomiaru. |
| Zerowanie czujnika | Przed każdą serią pomiarów należy ustawić czujnik w pozycji wstępnego nacisku (ok. 1–2 mm wciśnięcia trzpienia), a następnie obrócić skalę do zera. Zapewnia to pracę w liniowym zakresie mechanizmu i eliminuje błędy wynikające z luzu zwrotnego. |
| Przechowywanie | Po zakończeniu pracy trzpień czujnika powinien być w pozycji odciążonej (wysunięty). Czujnik należy przechowywać w dołączonym opakowaniu, z dala od wilgoci i agresywnych chemikaliów. Końcówki warto przechowywać w dedykowanym pojemniku, aby uniknąć ich pomieszania i uszkodzeń mechanicznych. |
| Czyszczenie | Do czyszczenia zewnętrznych powierzchni czujnika i statywu stosować suchą lub lekko nawilżoną ściereczkę. Nie stosować rozpuszczalników organicznych, które mogą uszkodzić uszczelnienia i powłoki ochronne elementów. |
Dane kontaktowe producenta:
DAWIKA KRAFT S.A., ul. Główna 1B, 83-200 Koteże Polska, Polska, e-mail: serwis@kraftdele.info, telefon: +48 58 560 11 51Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.
