Charakterystyka techniczna wyłącznika ciśnieniowego

Specyfikacja techniczna

Zastosowanie wyłącznika ciśnieniowego

• Automatyzacja pracy pomp powierzchniowych i głębinowych w instalacjach domowych
• Systemy nawadniania ogrodów – sterowanie pompami zasilającymi zraszacze i linie kroplujące
• Hydrofornie domowe – utrzymanie stałego ciśnienia wody w kranach i prysznicach
• Instalacje wodociągowe w domach jednorodzinnych zasilanych ze studni
• Systemy podnoszenia ciśnienia w budynkach z niedostatecznym ciśnieniem sieciowym
• Zasilanie fontann, oczek wodnych i elementów wodnych w ogrodzie
• Małe instalacje rolnicze – pojenie zwierząt, mycie pomieszczeń gospodarczych
• Awaryjne źródła wody w gospodarstwach domowych

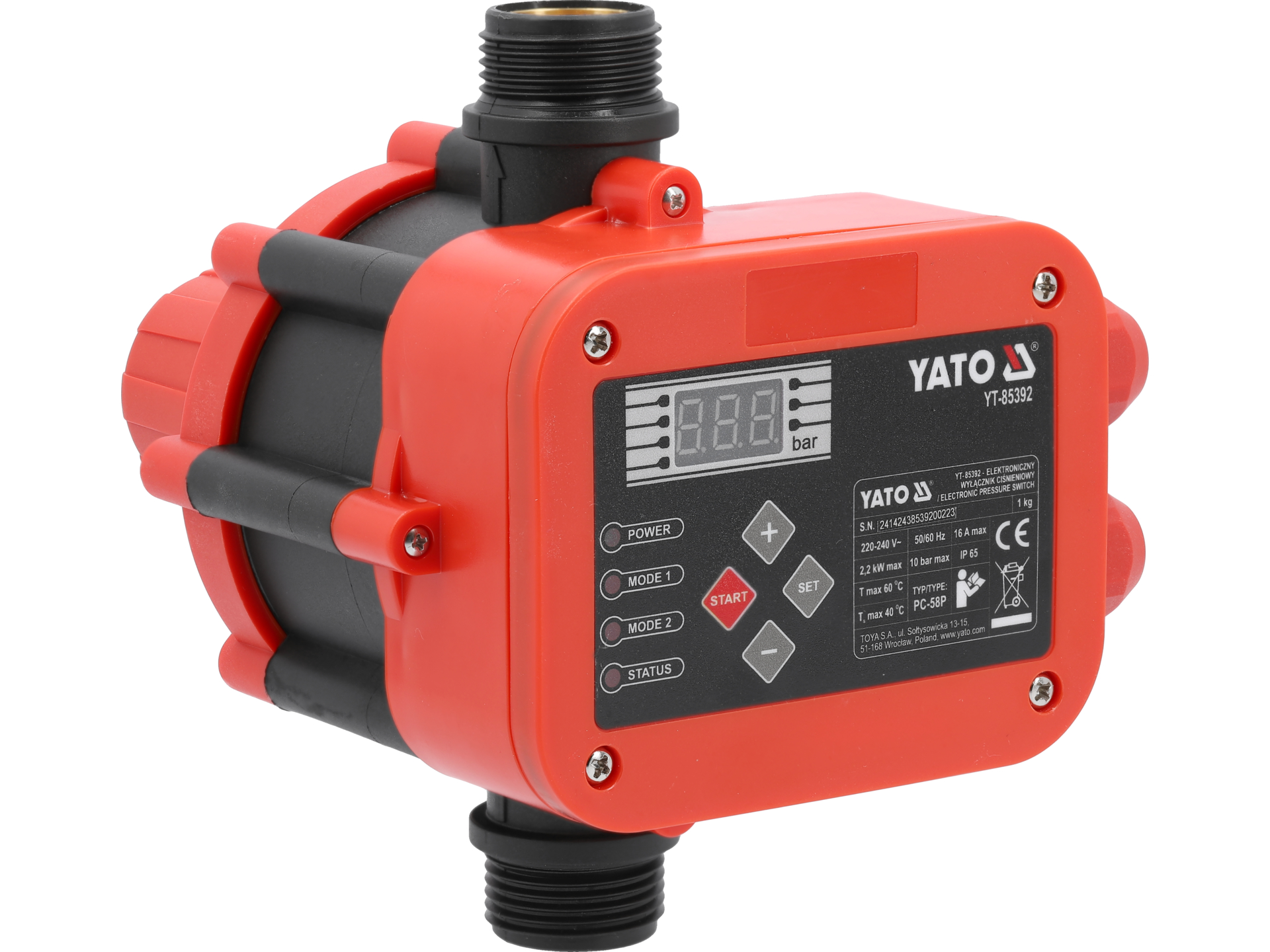

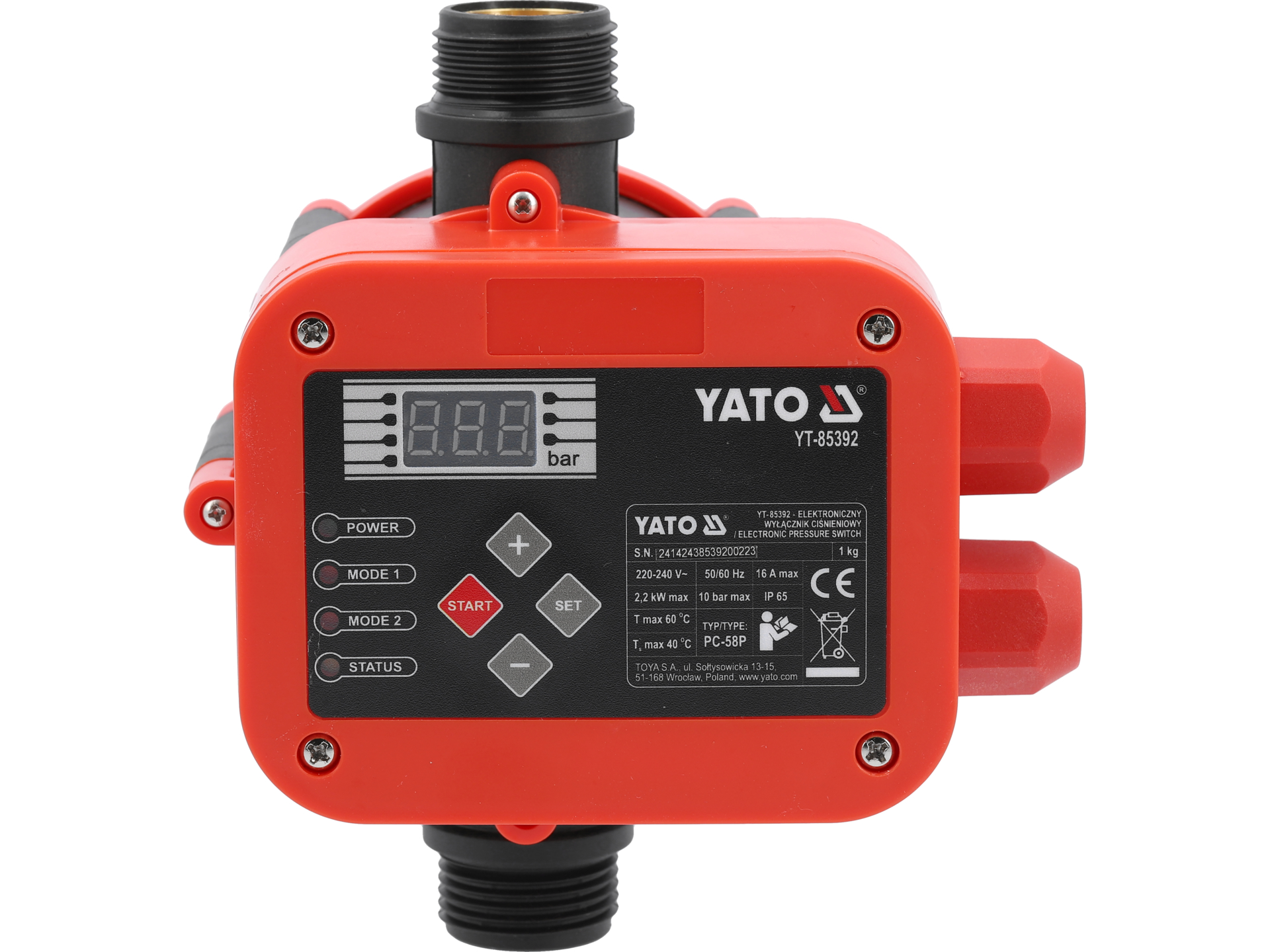

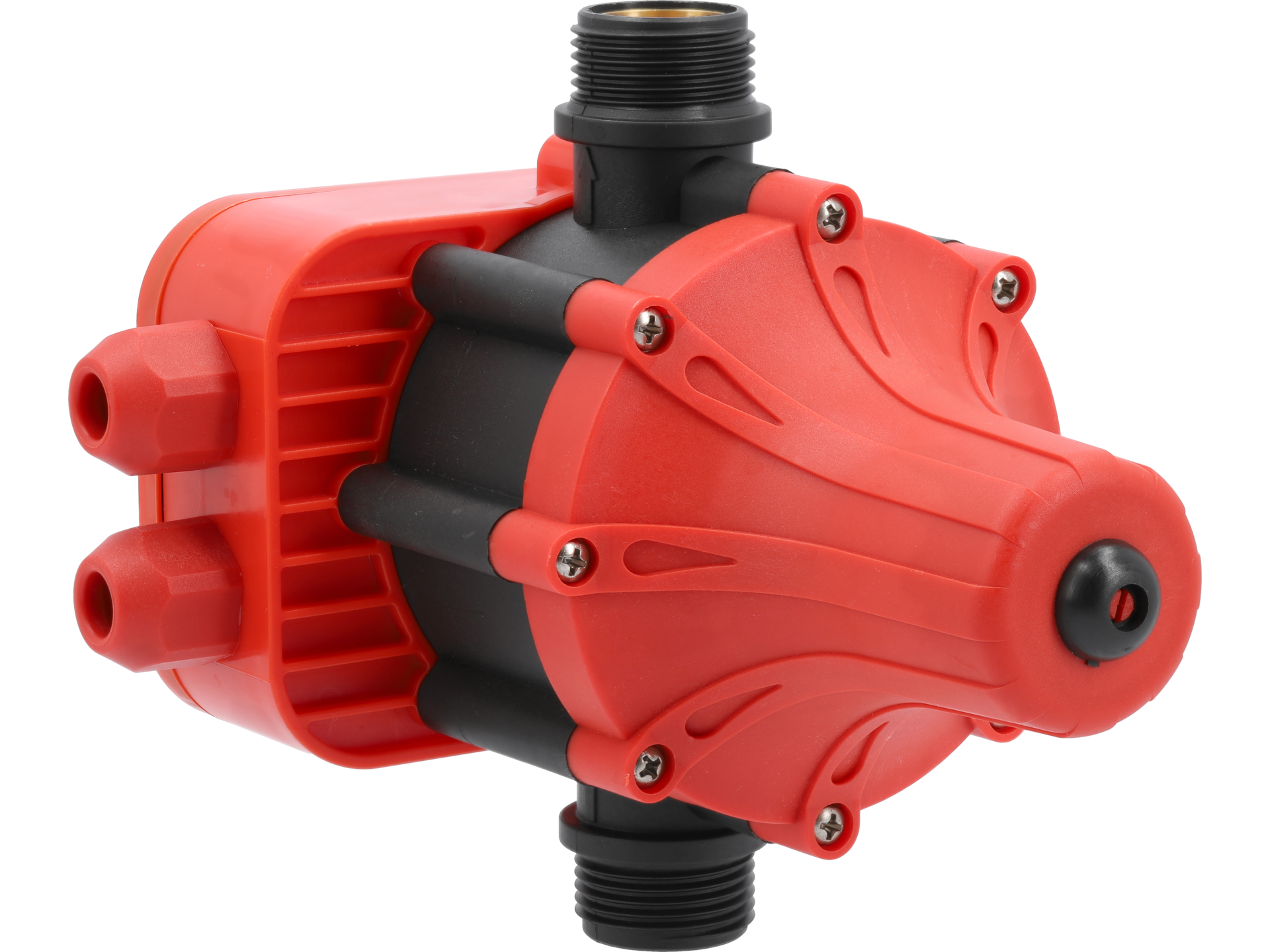

Zasada działania elektronicznego wyłącznika ciśnieniowego

Elektroniczny wyłącznik ciśnieniowy zastępuje tradycyjny wyłącznik mechaniczny (presostat) i zbiornik hydroforowy w podstawowych instalacjach pompowych. Urządzenie na bieżąco mierzy ciśnienie w przewodzie tłocznym pompy. Gdy ciśnienie spada poniżej ustawionej wartości początkowej (cut-in) – np. po otwarciu kranu – wyłącznik automatycznie włącza pompę. Po zamknięciu punktu poboru ciśnienie wzrasta i po osiągnięciu wartości wyłączenia (cut-out) pompa zostaje zatrzymana.

Funkcja ochrony przed suchobiegiem analizuje pracę pompy – jeśli przez określony czas nie nastąpi wzrost ciśnienia, system rozpoznaje brak wody i wyłącza urządzenie. Ponowne uruchomienie wymaga ręcznego resetu po uzupełnieniu źródła wody.

Instalacja i uruchomienie

Wyłącznik montuje się między pompą a instalacją odbiorczą, w miejscu dostępnym do odczytu wyświetlacza i obsługi. Kabel wejściowy (1 m) łączy się z pompą, kabel wyjściowy (0,5 m) z zasilaniem 230 V. Do złącza ciśnieniowego podłącza się przewód tłoczny pompy – zwykle przez trójnik z zaworem odcinającym dla ułatwienia konserwacji.

Po uruchomieniu należy ustawić ciśnienie początkowe zgodnie z wymaganiami instalacji. Dla typowych zastosowań domowych zaleca się 1,5-2,5 bar. Niższe wartości (0,5-1,5 bar) stosuje się w systemach nawadniania, wyższe (3-4 bar) w instalacjach wielopiętrowych lub wymagających większego ciśnienia roboczego.

Konserwacja i eksploatacja

Elektroniczny wyłącznik ciśnieniowy nie wymaga regularnej konserwacji poza okresową kontrolą szczelności połączeń. Zaleca się sprawdzanie czystości filtra wstępnego (jeśli zainstalowany w systemie) – zanieczyszczenia mogą powodować spadki ciśnienia i częstsze włączenia pompy.

W przypadku zadziałania zabezpieczenia przed suchobiegiem należy sprawdzić poziom wody w źródle, drożność przewodu ssawnego i stan filtra. Po usunięciu przyczyny wyłącznik resetuje się przyciskiem na obudowie. Częste zadziałanie ochrony może wskazywać na zbyt niską wydajność studni lub przecieki w instalacji.

W okresie zimowym, jeśli wył
