KĄTOWNIK ŚLUSARSKI ZE STOPKĄ 100X70 MM
Dostępność:Dostępny od ręki
Czas wysyłki:natychmiast
Koszt wysyłki:od 13,99 zł
Numer katalogowy:YT-70761
Stan magazynowy:
Kod EAN:5906083114090
Waga:0,22 kg
Kupując ten produkt otrzymasz od nas 49 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Pytania i odpowiedzi (6)
- Opinie produktu (0)

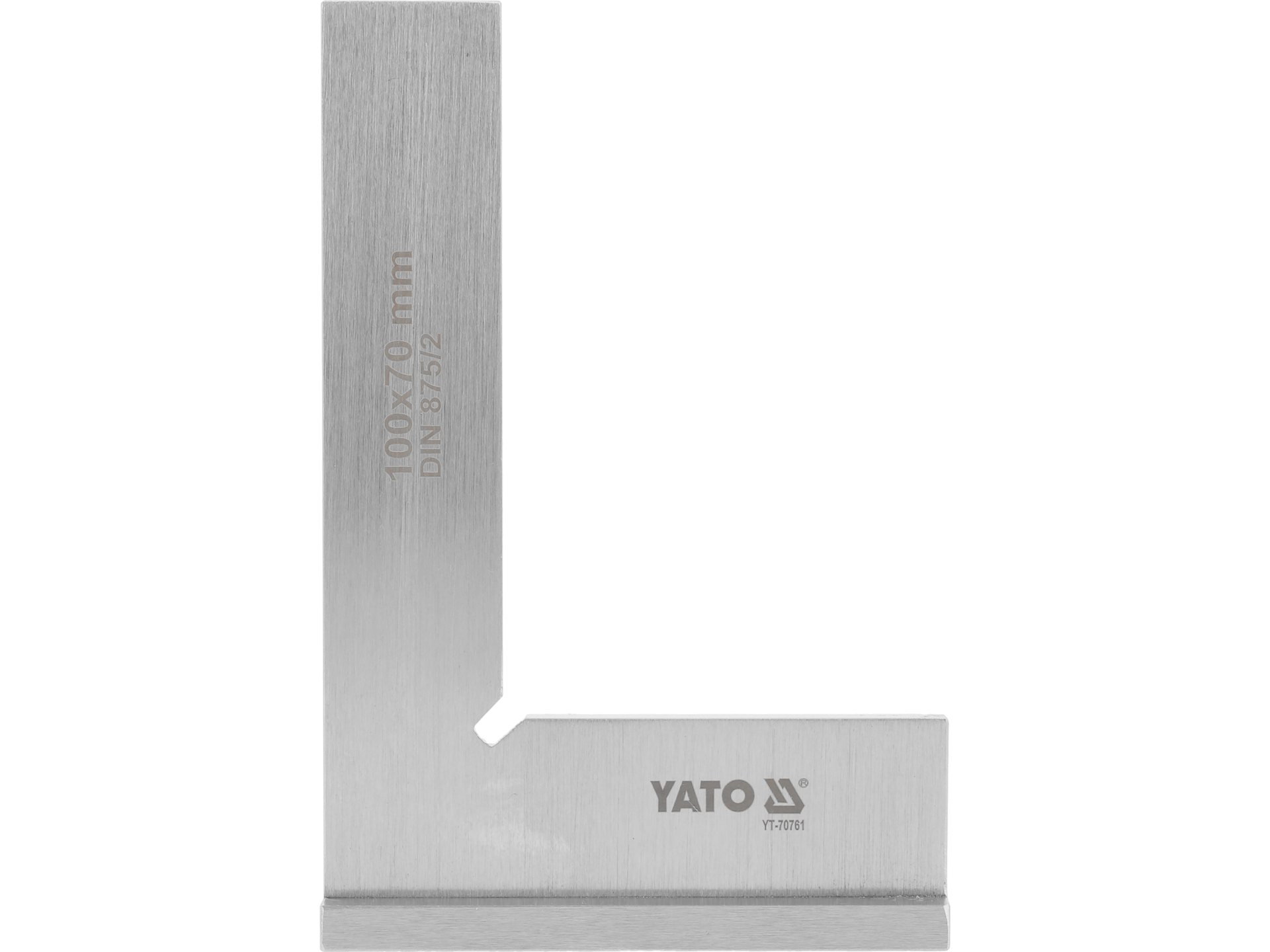

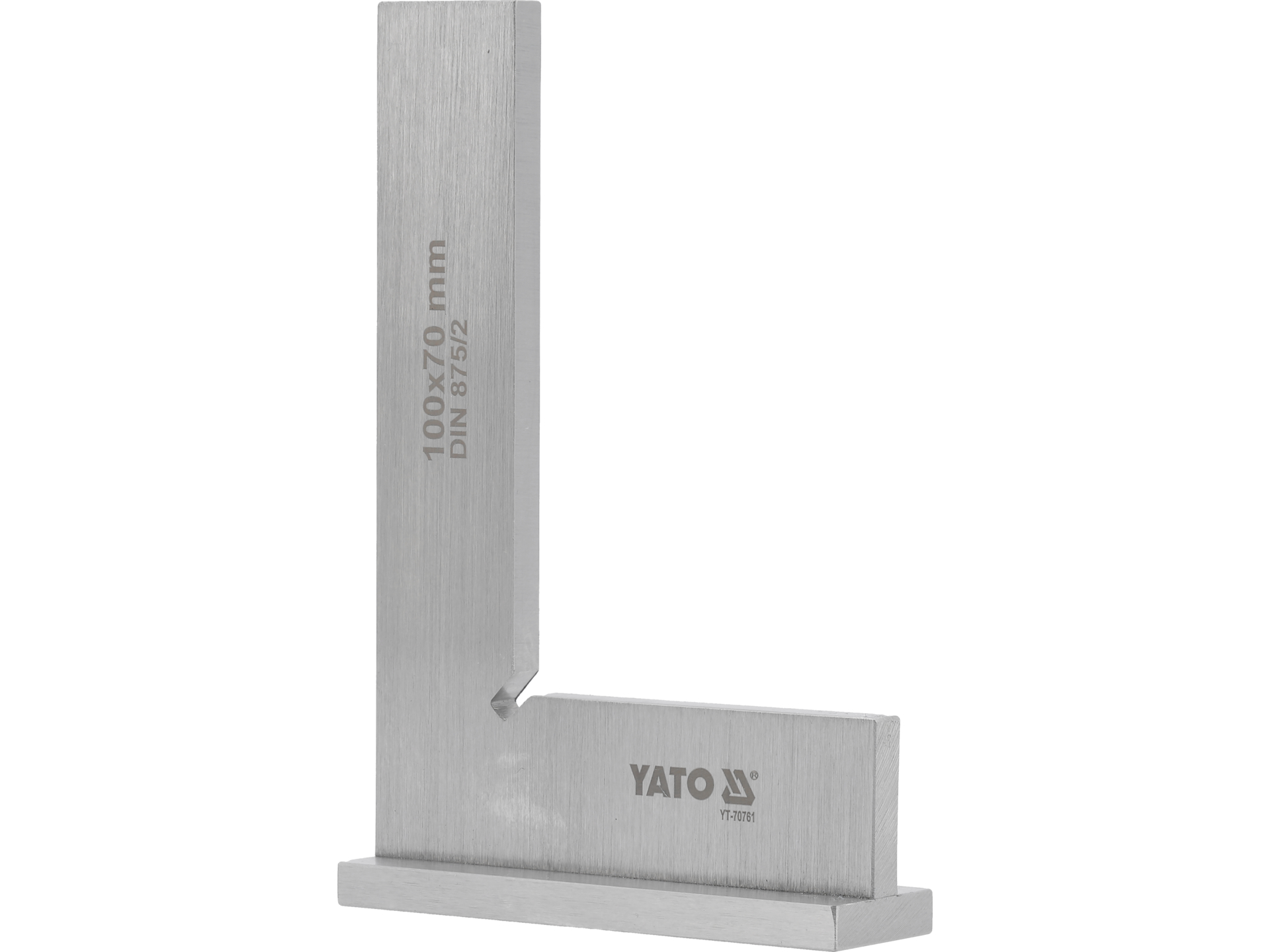

Kątownik Ślusarski ze Stopką 100x70 mm YATO YT-70761
Kątownik pomiarowy ze stopką to podstawowe narzędzie traserskie i kontrolne w obróbce metali, stolarstwie i budownictwie. Model YATO YT-70761 wykonany ze stali węglowej C45 według normy DIN 875/II zapewnia powtarzalność pomiaru kąta prostego z dokładnością klasy II.
Charakterystyka techniczna kątownika ślusarskiego
Konstrukcja ze stopką
Stopka połączona z listwą pomiarową za pomocą dwóch śrub zapewnia sztywność połączenia i eliminuje luz. Taka konstrukcja umożliwia stabilne oparcie narzędzia o krawędź obrabianego elementu, co zwiększa dokładność trasowania i kontroli prostopadłości.
Stal węglowa C45 według DIN 875/II
Norma DIN 875/II określa tolerancje dokładności kątowników ślusarskich klasy II (warsztatowej). Stal C45 charakteryzuje się odpornością na odkształcenia mechaniczne i umożliwia precyzyjne obrobienie powierzchni pomiarowych. Materiał ten zapewnia trwałość narzędzia przy intensywnym użytkowaniu.
Obrobiona powierzchnia pomiarowa
Powierzchnie robocze kątownika są szlifowane i polerowane, co minimalizuje ryzyko zarysowań na trasowanych elementach i zapewnia dokładne przyleganie do kontrolowanych płaszczyzn. Gładka powierzchnia ułatwia czyszczenie narzędzia z wiórów i zanieczyszczeń.
Wymiary 100x70 mm
Długość ramion 100 i 70 mm stanowi kompromis między uniwersalnością a poręcznością. Taki rozmiar sprawdza się w warsztacie ślusarskim, stolarskim oraz przy pracach montażowych, gdzie wymagana jest kontrola prostopadłości w ograniczonej przestrzeni.
Specyfikacja techniczna
| Model | YT-70761 |
| Producent | YATO |
| Typ | Kątownik ślusarski ze stopką |
| Wymiary ramion | 100x70 mm |
| Materiał | Stal węglowa C45 |
| Norma dokładności | DIN 875/II (klasa II) |
| Zakres pomiaru | 90° (kąt prosty) |
| Typ połączenia | Śruby (2 szt.) |
| Obróbka powierzchni | Szlifowana i polerowana |
Zastosowanie kątownika ze stopką
- Trasowanie linii prostopadłych na elementach metalowych przed obróbką skrawaniem
- Kontrola prostopadłości krawędzi po frezowaniu, piłowaniu lub szlifowaniu
- Wyznaczanie kątów prostych przy łączeniu elementów drewnianych w stolarstwie
- Sprawdzanie prostopadłości ścian, słupów i belek w konstrukcjach budowlanych
- Ustawianie narzędzi i przyrządów na obrabiarkach warsztatowych
- Kontrola kątów w pracach montażowych i instalacyjnych
- Wyznaczanie linii odniesienia przy pracach remontowych
- Weryfikacja geometrii spawanych konstrukcji stalowych
Jak sprawdzić dokładność kątownika
Aby zweryfikować dokładność pomiaru kąta prostego, należy przyłożyć kątownik do płaskiej płyty i wyznaczyć linię wzdłuż ramienia. Następnie obrócić kątownik o 180° i ponownie przyłożyć do tej samej linii. Jeśli drugie ramię pokrywa się z linią, kątownik jest dokładny. Rozbieżność wskazuje na odchyłkę od 90°.
Konserwacja i użytkowanie
Po zakończeniu pracy należy oczyścić powierzchnie pomiarowe kątownika z wiórów, pyłu i zanieczyszczeń. Zaleca się przechowywanie narzędzia w suchym miejscu, zabezpieczonego przed wilgocią powodującą korozję. Okresowo warto sprawdzać dokładność kąta prostego metodą porównawczą.
Unikać uderzeń i upuszczania kątownika, ponieważ mogą one spowodować odkształcenie ramion lub poluzowanie połączenia śrubowego. W przypadku zauważalnego luzu należy dokręcić śruby łączące stopkę z listwą.
Dane kontaktowe producenta:
YATO, TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska, e-mail: info@yato.pl, telefon: +(48) 71 32 46 200Do czego służy kątownik ślusarski ze stopką?
Jakie są wymiary ramion tego kątownika?
Jaka jest dokładność pomiaru i co oznacza klasa II?
Z czego wykonany jest kątownik i czy jest odporny na uszkodzenia mechaniczne?
Czy połączenie stopki z listwą jest sztywne i czy może pojawić się luz?
Jak dbać o kątownik, żeby długo zachował dokładność?
