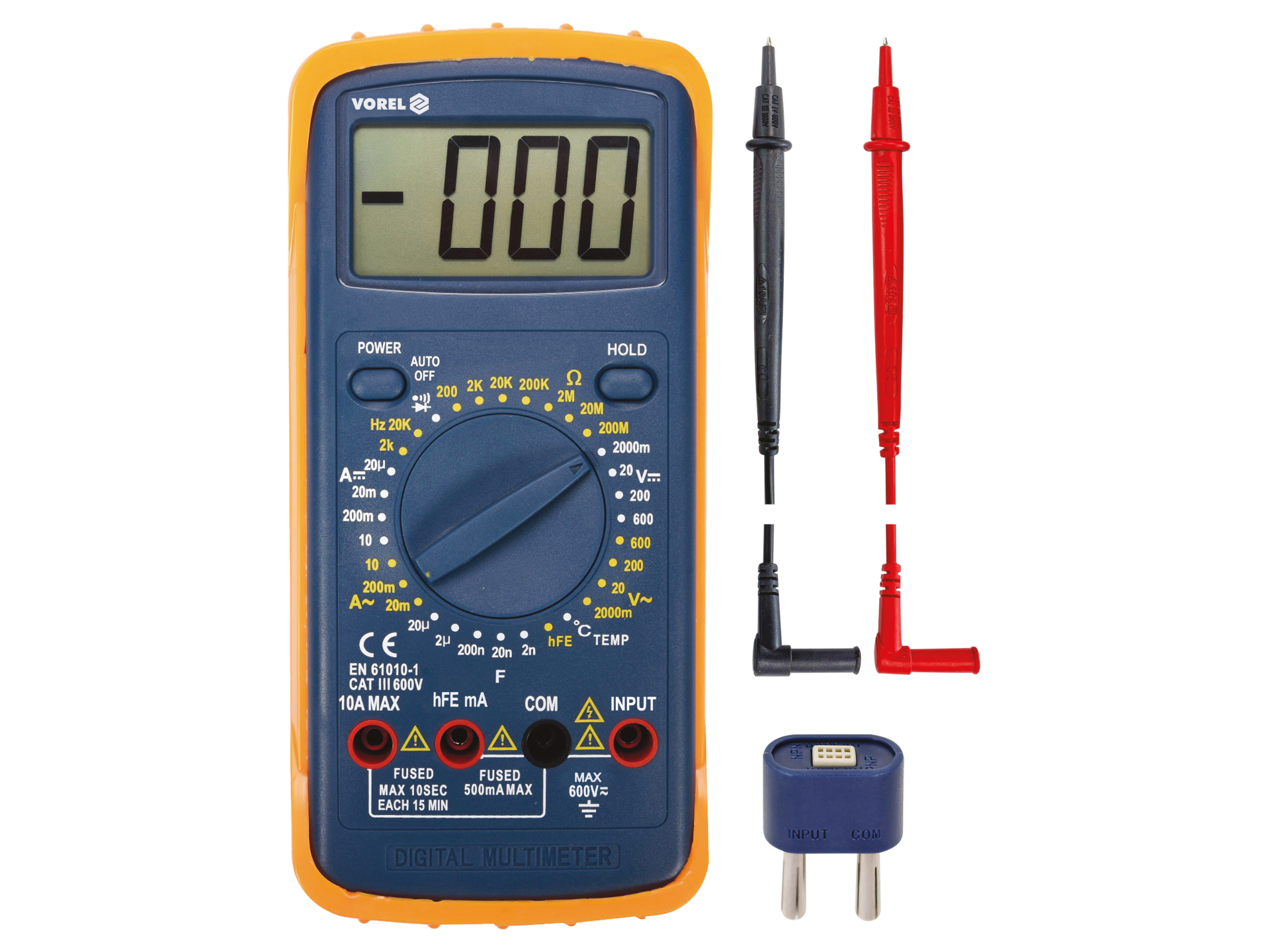

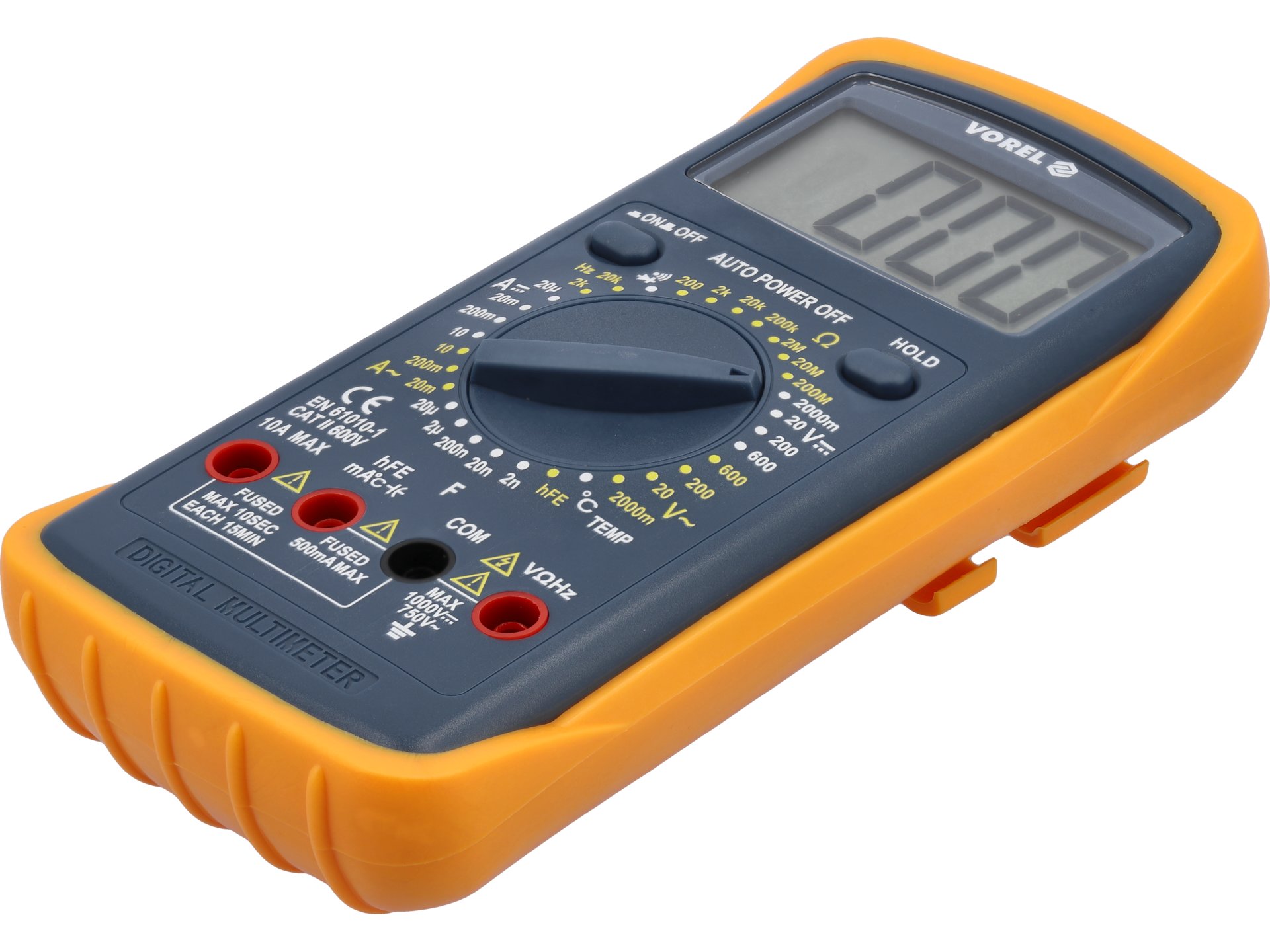

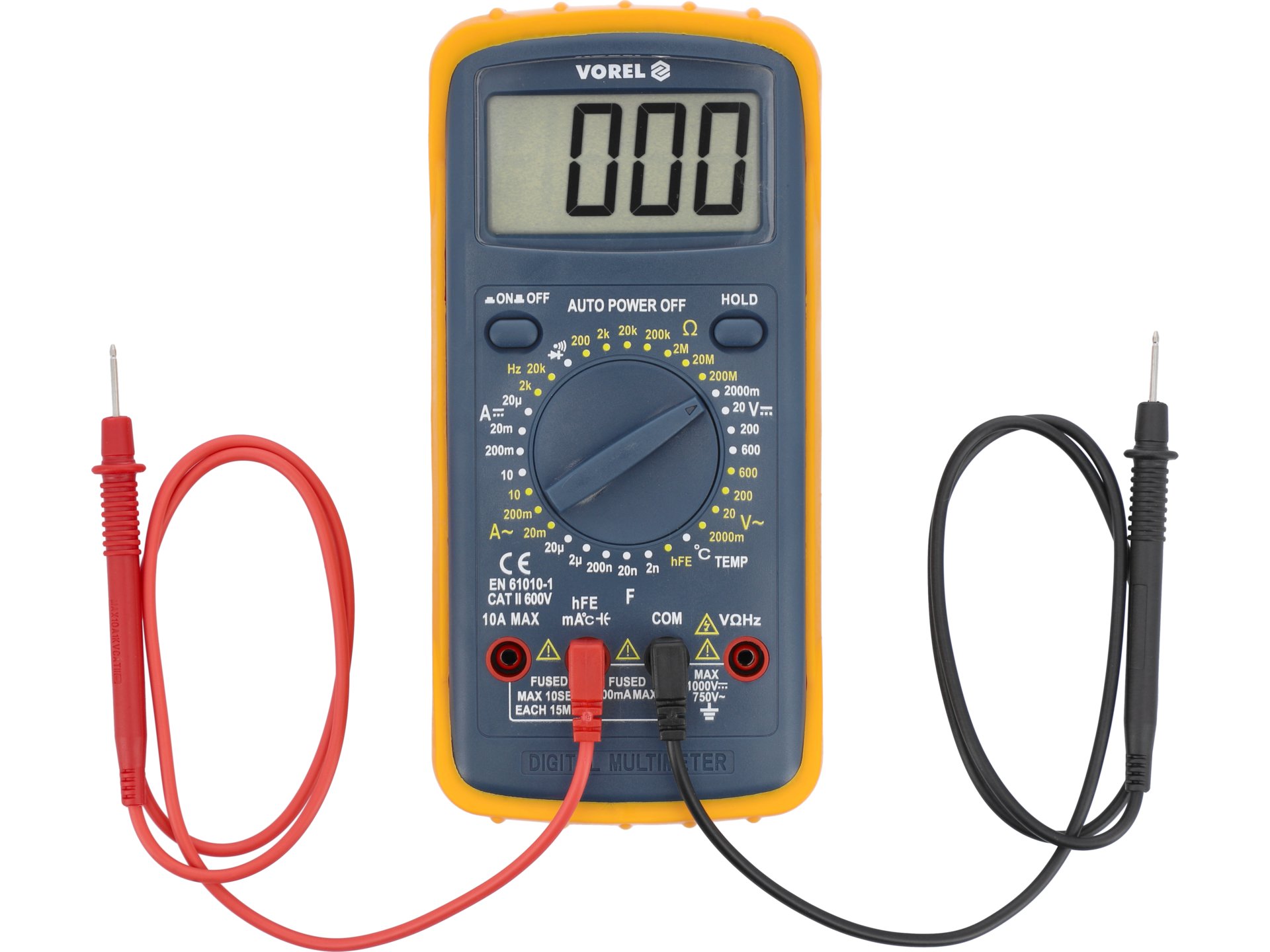

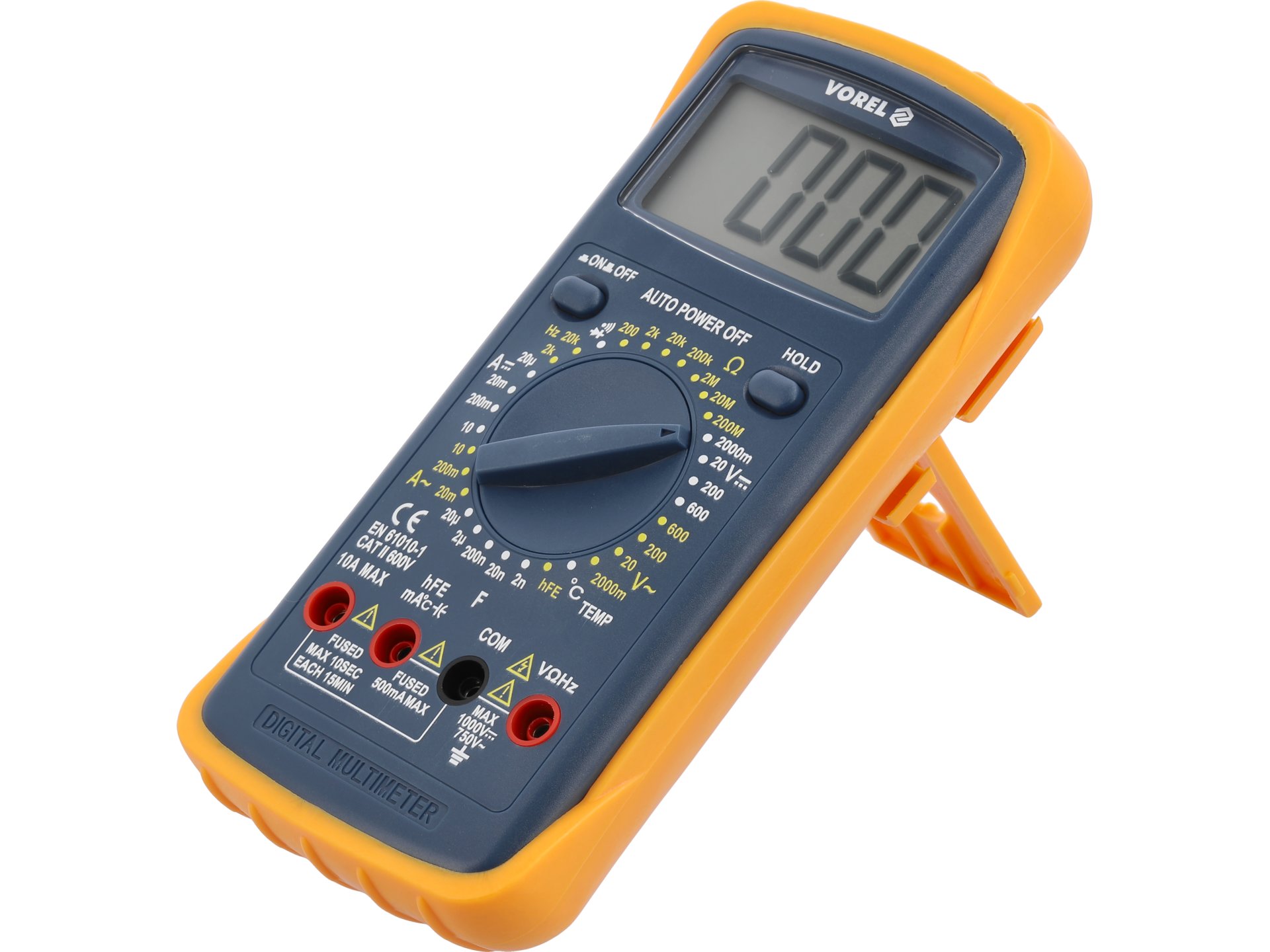

Charakterystyka techniczna miernika

Specyfikacja techniczna

Zastosowanie miernika uniwersalnego

• Diagnostyka i naprawa urządzeń elektronicznych – weryfikacja napięć zasilania, pomiar rezystancji rezystorów, test diod i tranzystorów
• Pomiary w instalacjach elektrycznych domowych i przemysłowych – sprawdzanie napięcia w gniazdkach, kontrola obciążenia obwodów
• Diagnostyka układów elektrycznych w pojazdach – pomiar napięcia akumulatora, test alternatora, sprawdzanie bezpieczników
• Serwis systemów HVAC – pomiar temperatury w przewodach wentylacyjnych, sprawdzanie czujników termicznych
• Kontrola kondensatorów rozruchowych w silnikach elektrycznych – weryfikacja pojemności kondensatorów w pompach, kompresorach, wentylatorach
• Lokalizacja przerw w przewodach i połączeniach – test ciągłości obwodu w instalacjach niskonapięciowych
• Pomiary częstotliwości w układach generatorów i przetworników częstotliwości
• Prace montażowe i serwisowe wymagające kontroli parametrów elektrycznych

Użytkowanie i konserwacja

Przed przystąpieniem do pomiaru należy upewnić się, że pokrętło wyboru funkcji ustawione jest w odpowiednim położeniu, a sondy pomiarowe podłączone do właściwych gniazd. Przy pomiarach napięcia sieciowego AC należy zachować szczególną ostrożność – sondy powinny być sprawne, a izolacja nieuszkodzona.

Pomiar natężenia prądu wymaga włączenia miernika w obwód szeregowo. Przy pomiarach prądów zbliżonych do 10 A czas pomiaru powinien być krótki ze względu na obciążenie termiczne bocznika pomiarowego.

Przed pomiarem pojemności kondensatorów należy upewnić się, że są one rozładowane. Kondensatory w zasilaczach mogą utrzymywać napięcie przez długi czas po odłączeniu zasilania.

Wskaźnik niskiego poziomu baterii sygnalizuje konieczność wymiany zasilania. Rozładowana bateria wpływa na dokładność pomiarów, szczególnie w zakresach wymagających stabilnego napięcia referencyjnego.

Gumowa obudowa powinna być regularnie czyszczona z zabrudzeń, które mogą obniżać właściwości amortyzujące materiału. Sondy pomiarowe należy sprawdzać pod kątem uszkodzeń mechanicznych izolacji oraz czystości końcówek pomiarowych.
