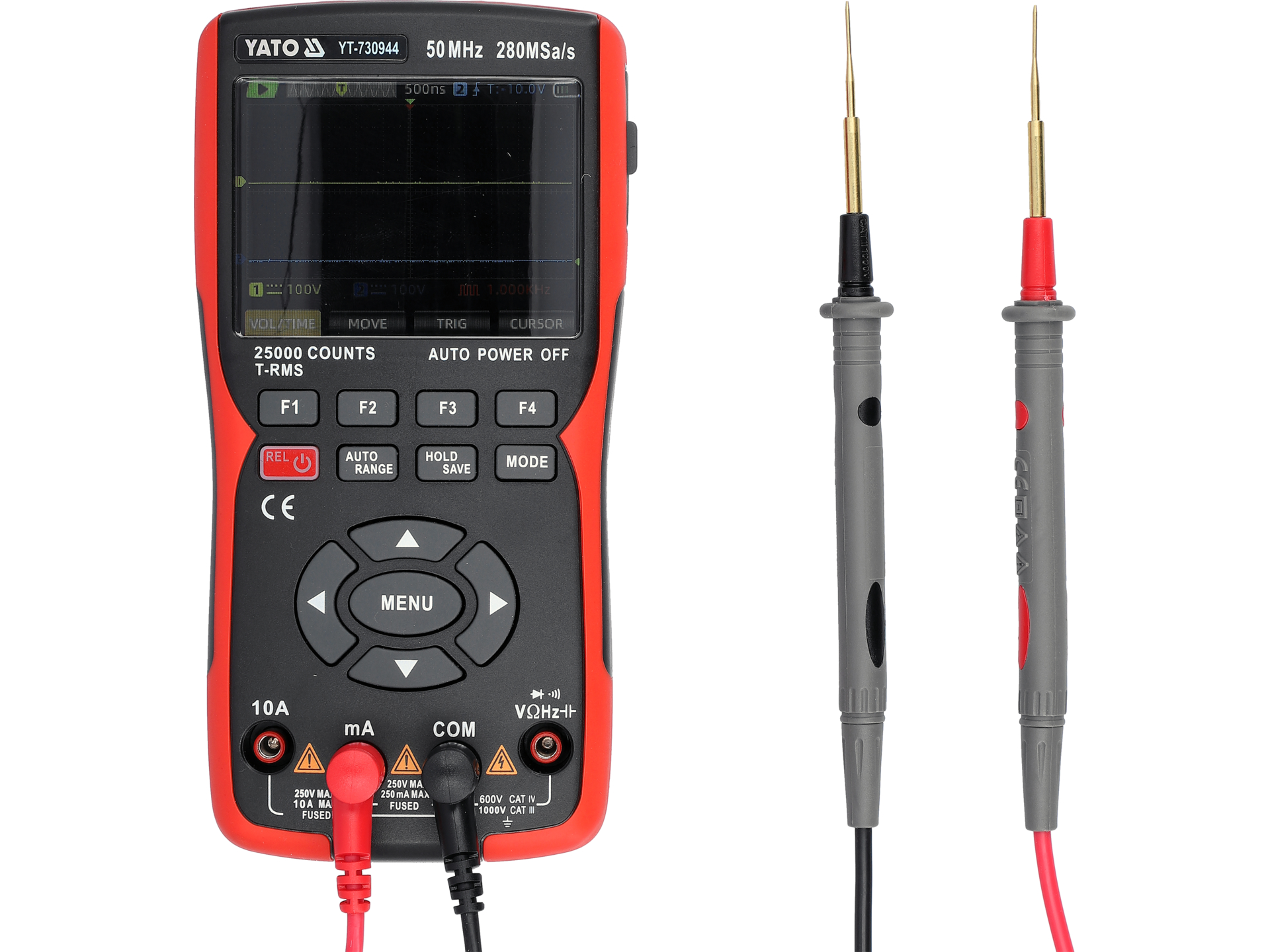

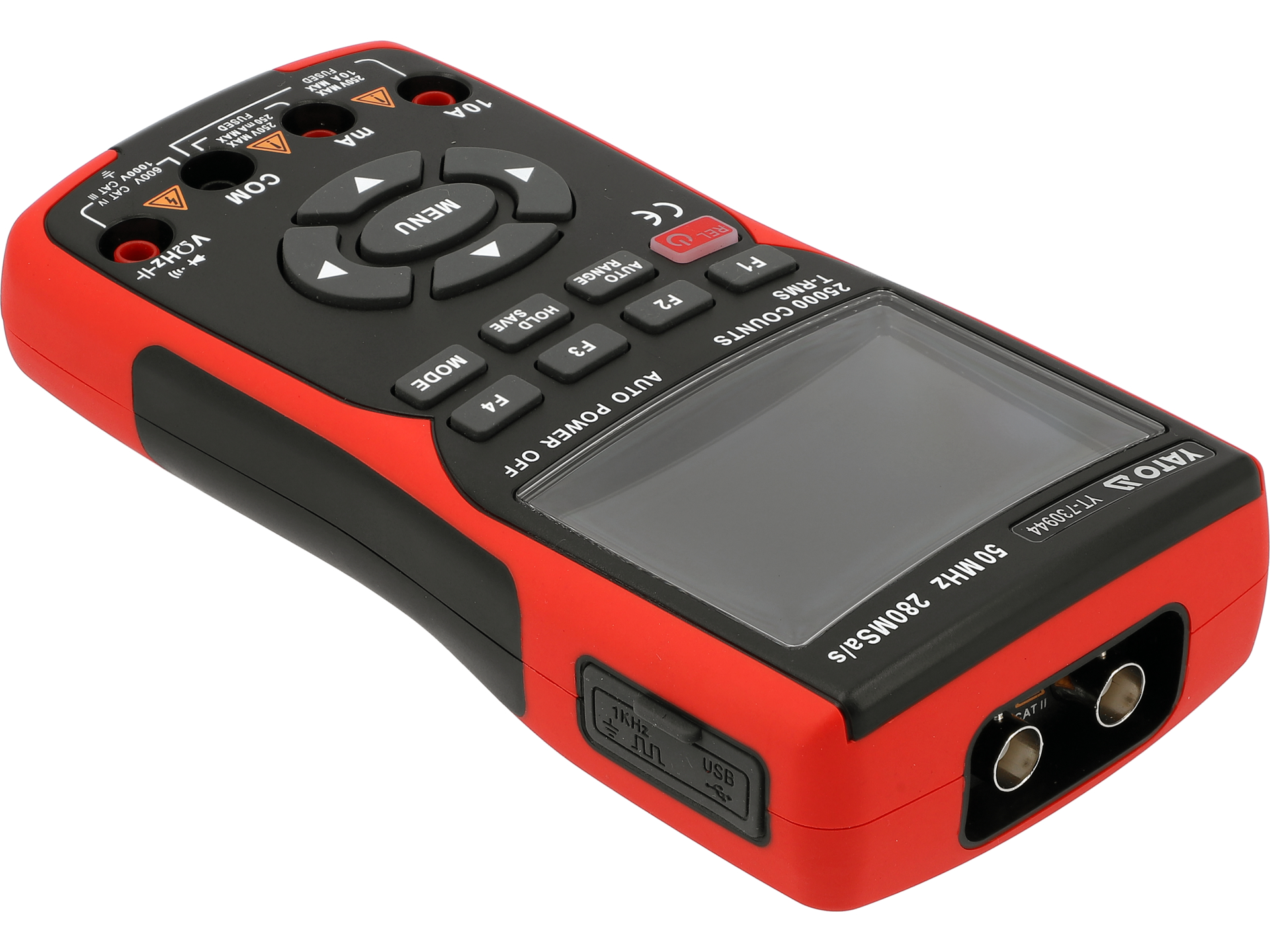

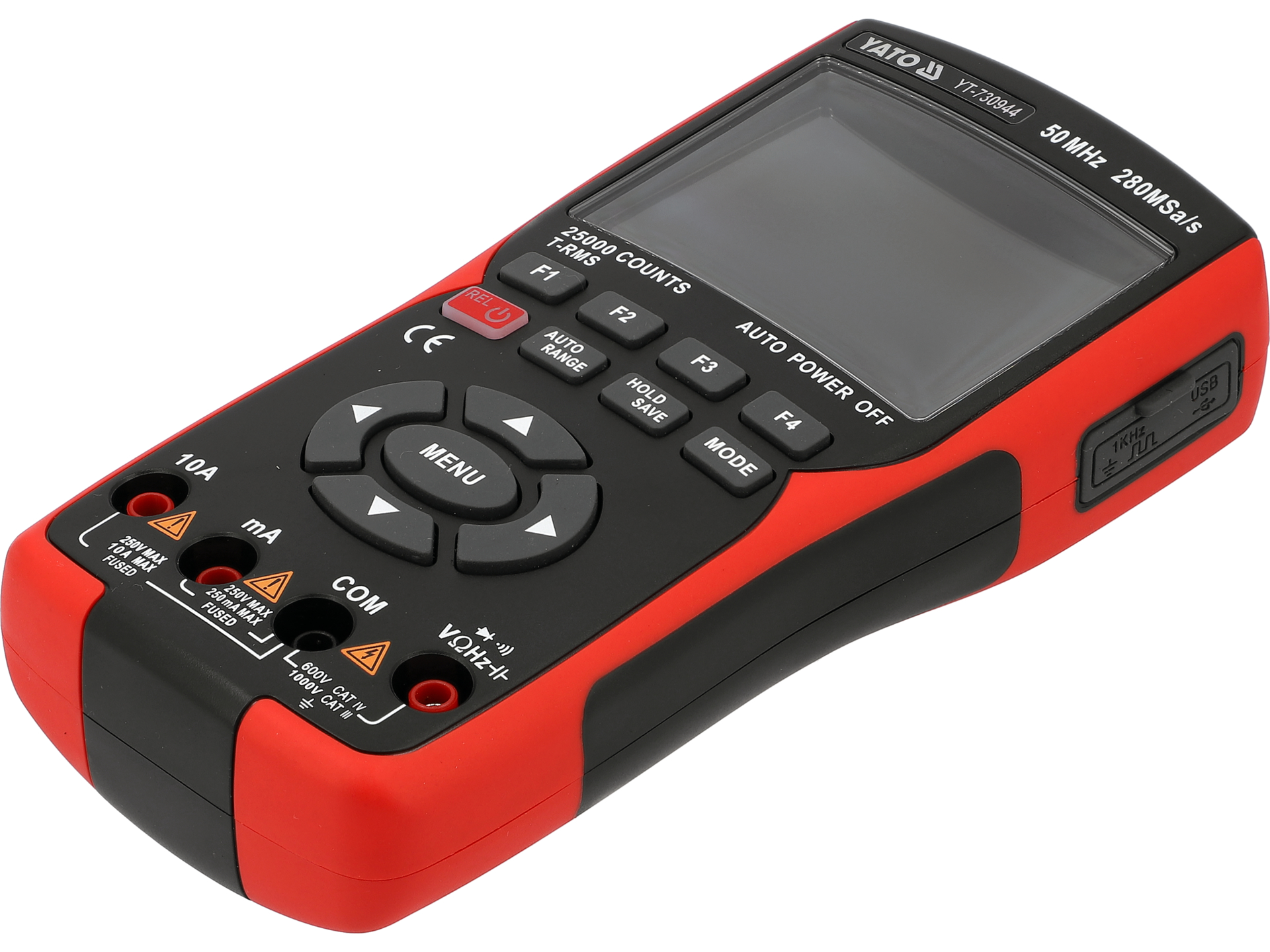

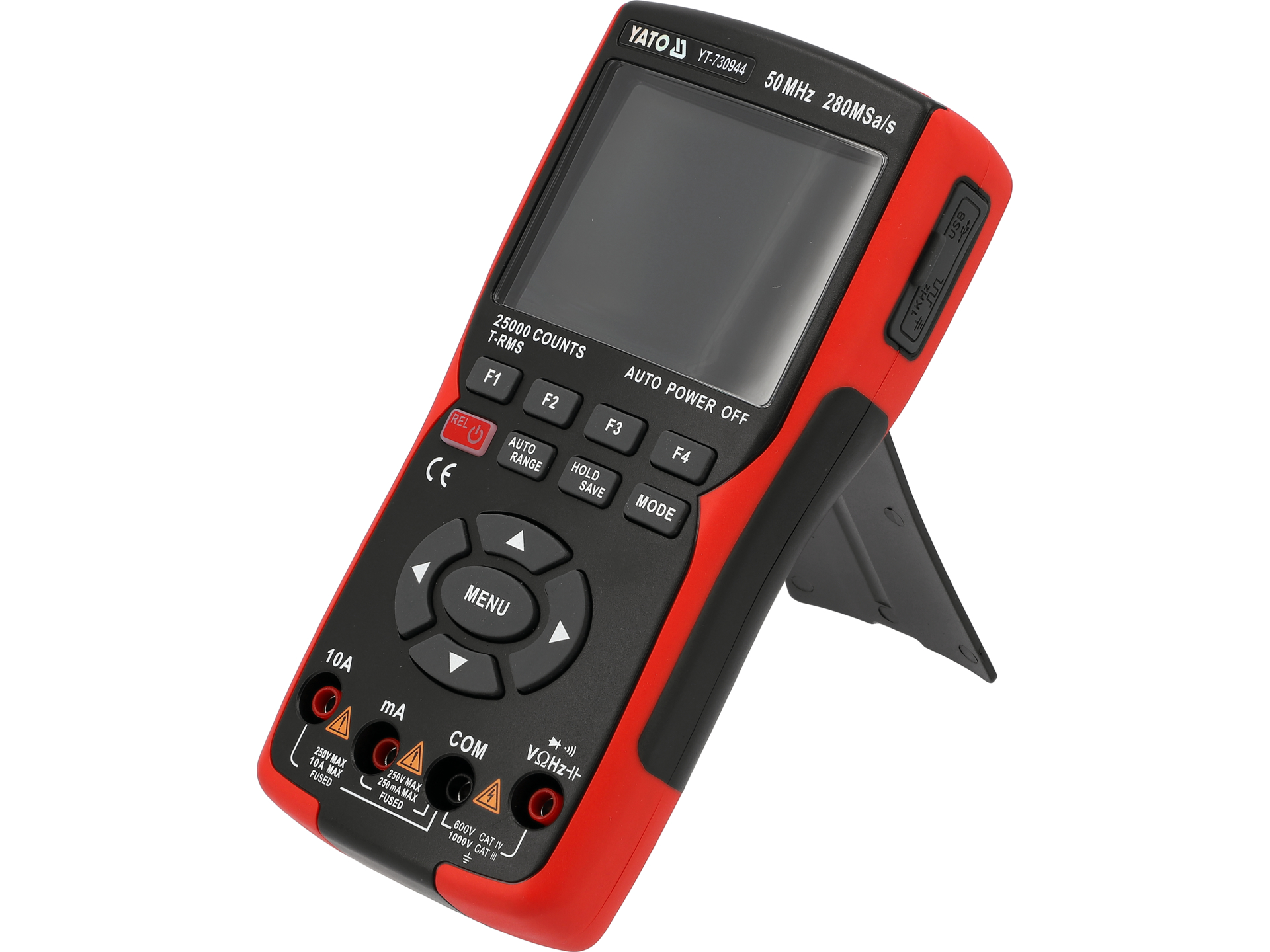

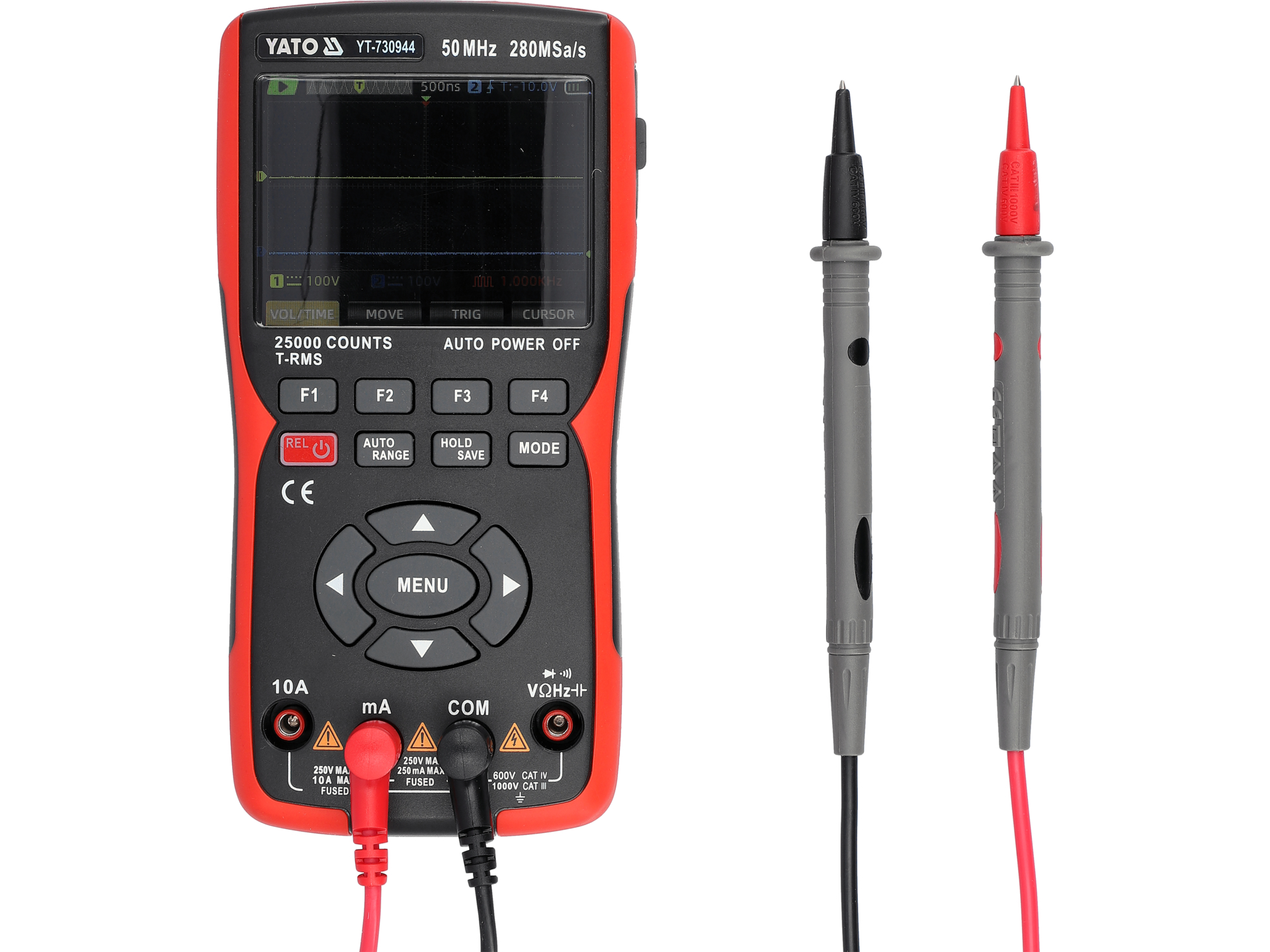

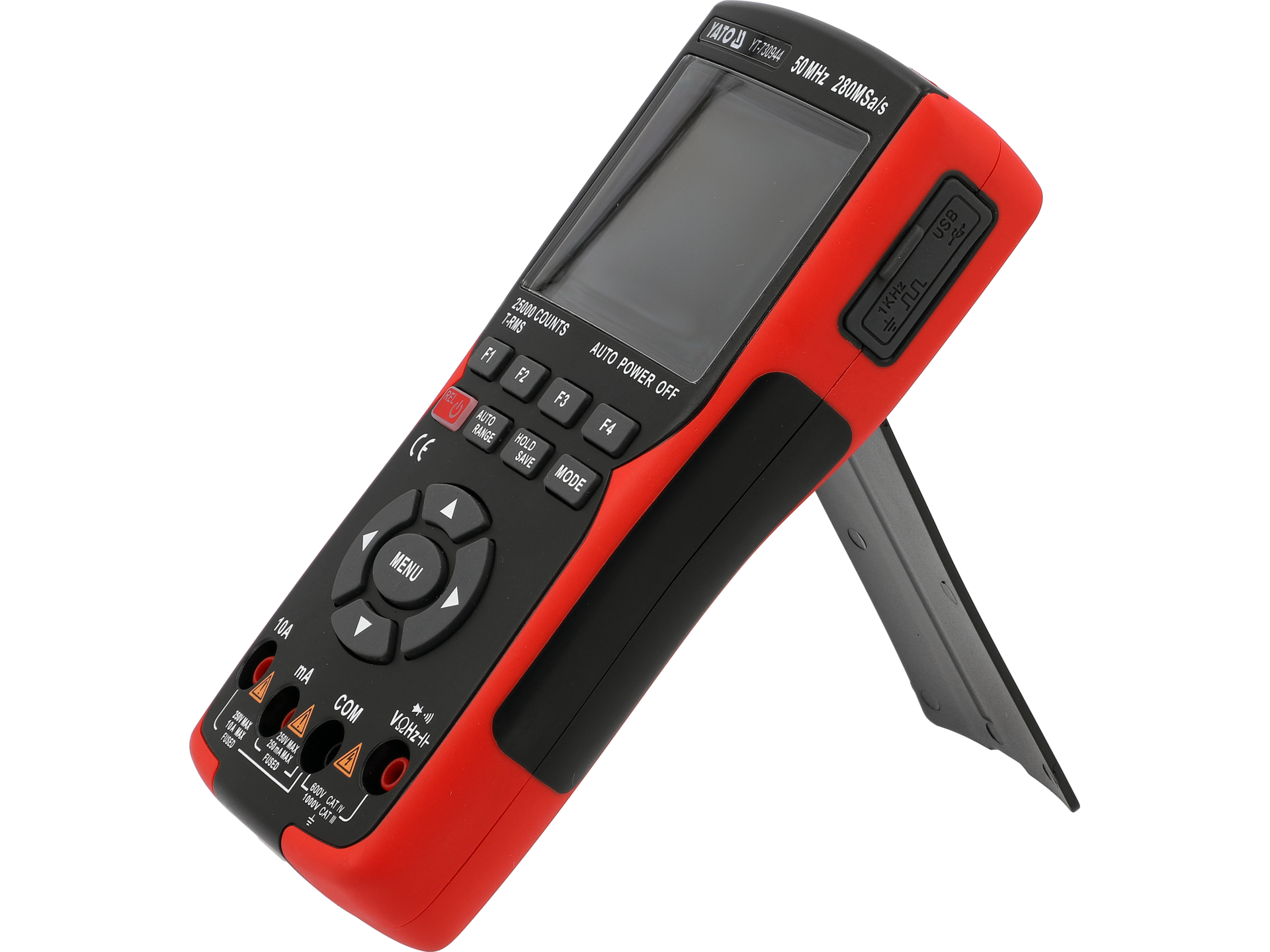

Oscyloskop 2-kanałowy 50 MHz z multimetrem TRUE RMS i generatorem przebiegów 3 w 1 — YT-730944 YATO

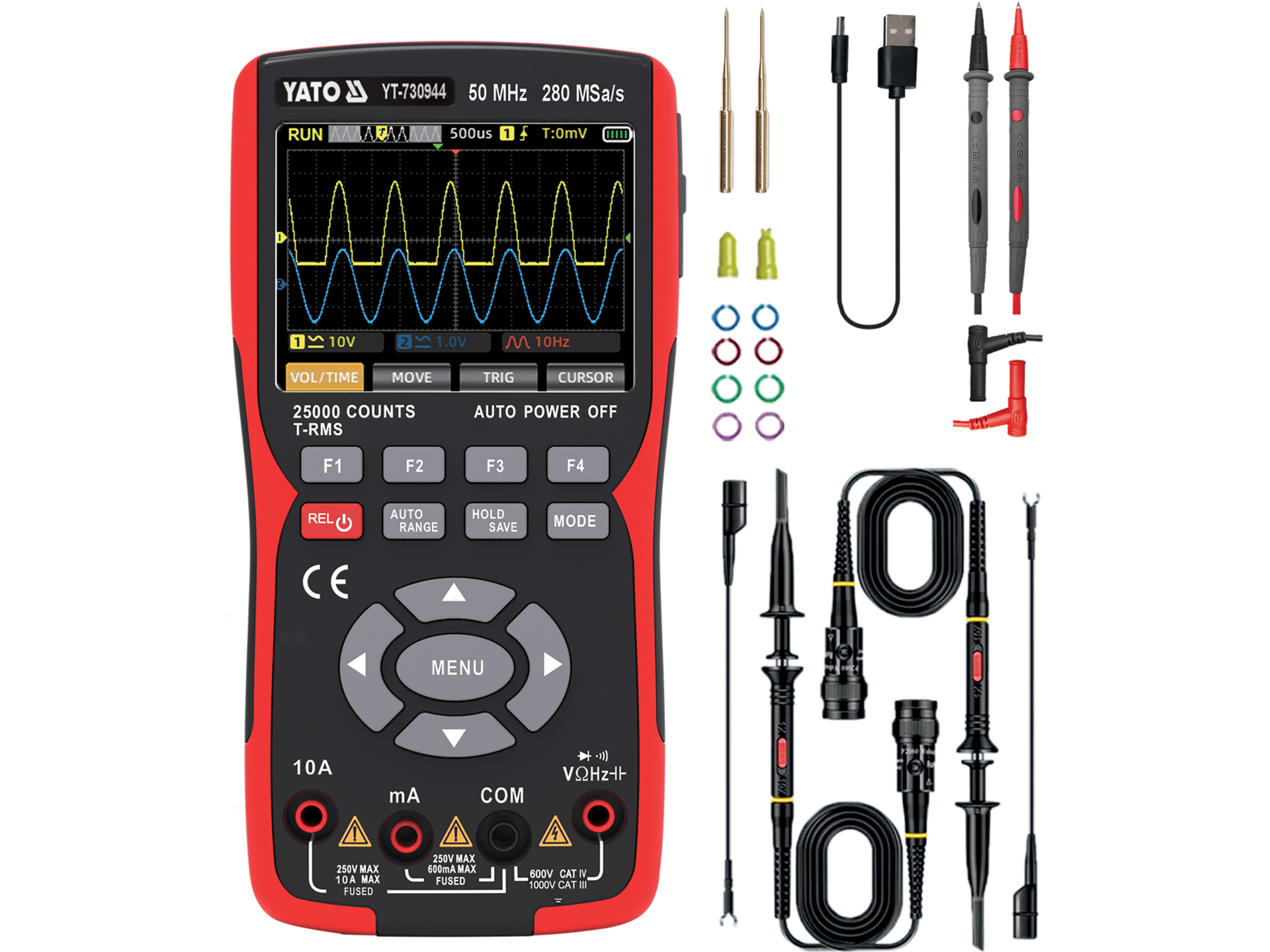

YT-730944 to przenośne urządzenie łączące w jednej obudowie dwukanałowy oscyloskop cyfrowy o paśmie 50 MHz, multimetr cyfrowy z pomiarem TRUE RMS oraz generator przebiegów. Rozwiązanie przeznaczone do diagnostyki obwodów elektrycznych i elektronicznych w warunkach warsztatowych i terenowych, gdzie praca z oddzielnym zestawem przyrządów jest niepraktyczna.
Charakterystyka urządzenia

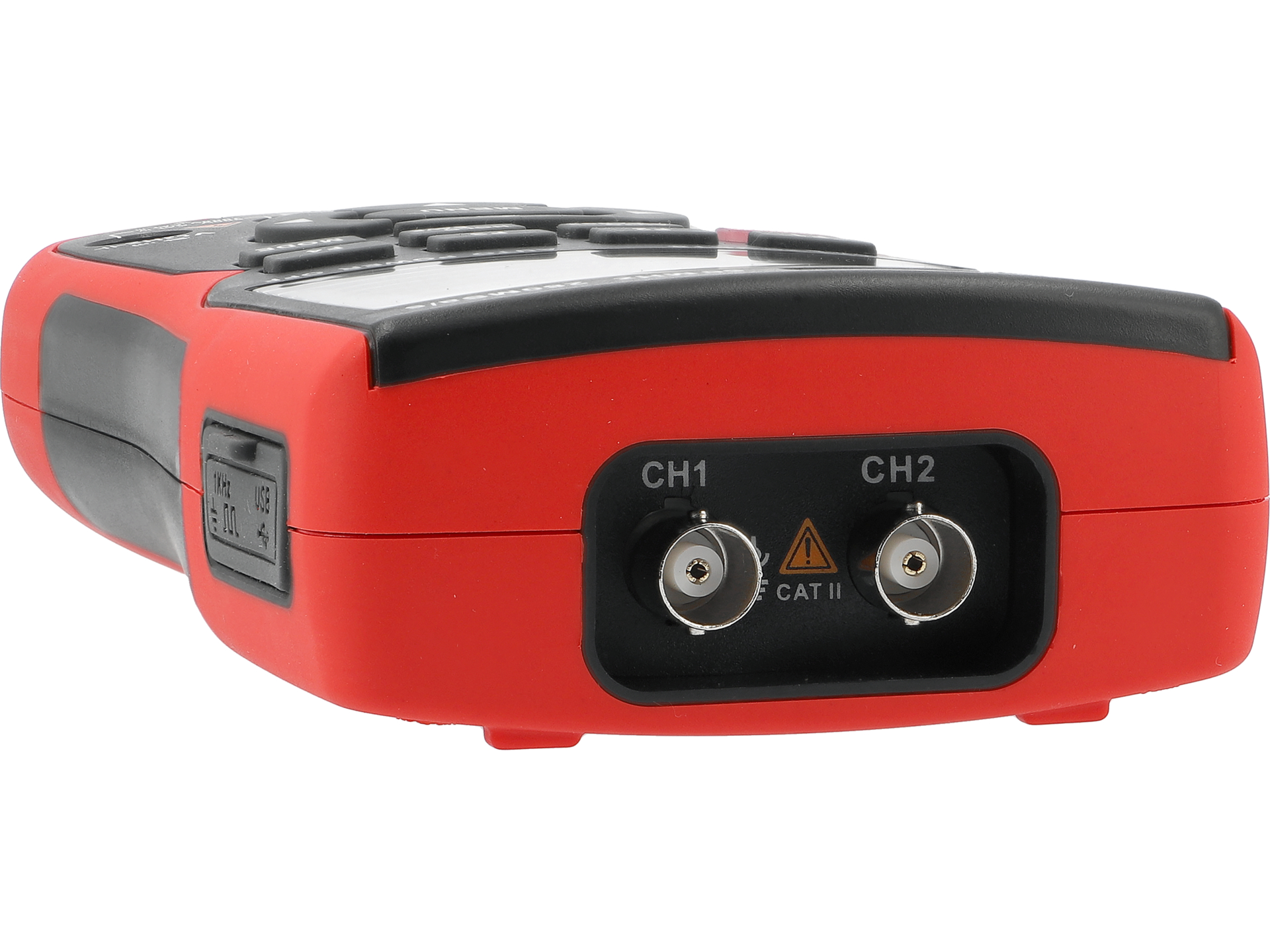

Oscyloskop 2-kanałowy, 280 MSa/s
Dwa niezależne kanały pomiarowe pozwalają jednoczesnie obserwować dwa sygnały i porównywać je względem siebie. Częstotliwość próbkowania 280 MSa/s przy paśmie 50 MHz zapewnia wystarczający zapas zgodnie z twierdzeniem Nyquista — w praktyce oznacza to czytelne odwzorowanie kształtu przebiegów do 50 MHz bez zniekształceń aliasingu. Pamięć akwizycji 128 kpts umożliwia rejestrację dłuższych sekwencji sygnału i analizę zdarzeń jednorazowych.
Multimetr TRUE RMS
Pomiar wartości skutecznej metodą TRUE RMS (prawdziwa wartość skuteczna) daje poprawne wyniki dla przebiegów odkształconych — sinusoidy z harmonicznymi, przebiegów prostokątnych, trójkątnych. Ma to kluczowe znaczenie przy pomiarach w instalacjach z zasilaczami impulsowymi, falownikami napędów silnikowych oraz systemami HVAC, gdzie mierniki uśredniające wskazują wartości obarczone błędem nawet o kilkadziesiąt procent.
Wyświetlacz IPS 3,5" i ergonomia
Matryca IPS o przekątnej 3,5 cala zapewnia szerokie kąty widzenia — odczyt jest czytelny zarówno przy pracy przy stole, jak i pod kątem. Regulowane podświetlenie pozwala dostosować jasność do warunków oświetleniowych. Automatyczne wyłączanie z regulowanym czasem (15–120 min) oraz wskaźnik poziomu naładowania baterii ułatwiają zarządzanie energią podczas pracy terenowej.

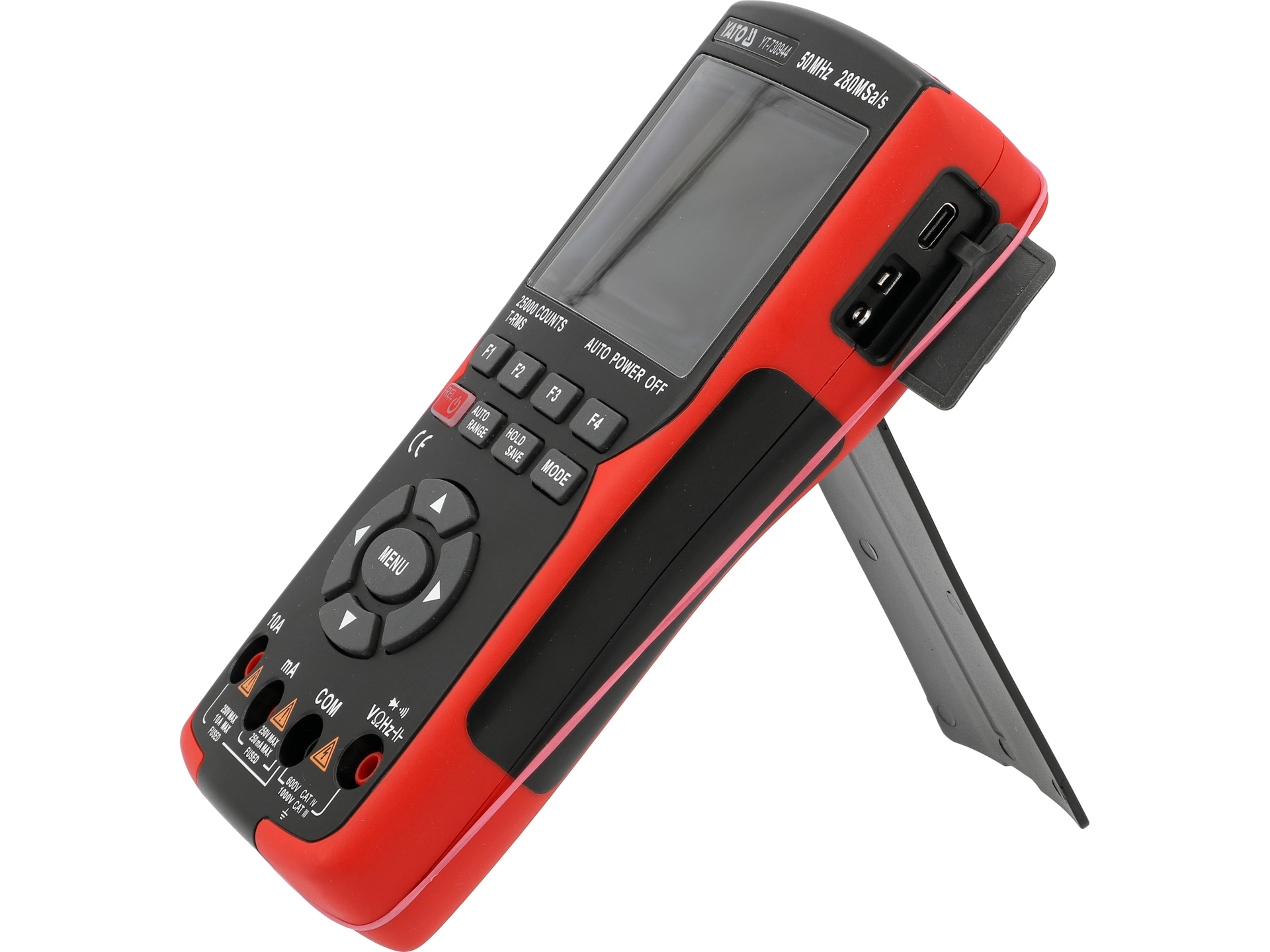

Akumulator Li-Ion 3400 mAh, ładowanie USB-C
Wymienny akumulator w formacie 18650 o pojemności 3400 mAh zapewnia około 6 godzin ciągłej pracy. Ładowanie przez wbudowany port USB-C umożliwia korzystanie ze standardowych ładowarek i powerbanków. Wymienność ogniwa oznacza, że po wyczerpaniu żywotności akumulatora można go zastąpić standardowym ogniwem 18650, bez konieczności serwisowania urządzenia.
Funkcje oscyloskopu
Urządzenie oferuje zestaw funkcji typowych dla oscyloskopów laboratoryjnych w kompaktowej formie przenośnej:
AUTO — automatyczne ustawienie przebiegu
Funkcja automatycznie dobiera podstawę czasu i skalę napięcia tak, aby badany sygnał był widoczny na ekranie w stabilnej formie. Przyspiesza pracę przy pomiarach sygnałów o nieznanej częstotliwości i amplitudzie.
CURSOR — precyzyjny pomiar na przebiegu
Linie pomiarowe pozwalają zmierzyć bezpośrednio na ekranie wartości napięcia, czasu, okresu i częstotliwości w wybranych punktach przebiegu — bez konieczności odczytywania wartości z siatki podziałki.
MEASURE — automatyczne pomiary parametrów sygnału
Automatyczny odczyt: częstotliwości, okresu, napięcia RMS, napięcia minimalnego, maksymalnego oraz międzyszczytowego (Vpp). Eliminuje konieczność ręcznego wyznaczania tych wartości z wykresu.
XY MODE — wzory Lissajous
Tryb XY pozwala wykreślić zależność między sygnałami z dwóch kanałów na płaszczyźnie XY. Umożliwia wizualną ocenę przesunięcia fazowego i stosunku częstotliwości dwóch sygnałów — metoda stosowana m.in. przy strojeniu filtrów i analizie sprzężeń.
TRIG — wyzwalanie sygnału
Konfiguracja wyzwalania stabilizuje obraz przebiegów powtarzalnych oraz umożliwia uchwycenie zdarzeń jednorazowych lub rzadkich zakłóceń.
SAVE i STORAGE — zapis i transfer danych
Zrzuty ekranu zapisywane są do pliku graficznego .bmp. Tryb STORAGE umożliwia podłączenie urządzenia do komputera i przesłanie zapisanych plików bez dodatkowego oprogramowania.
Funkcje multimetru
AUTO i RANGE
Tryb AUTO automatycznie wybiera optymalny zakres pomiaru — eliminuje ryzyko uszkodzenia urządzenia przy pomiarach nieznanych wartości i przyspiesza pracę. Tryb RANGE umożliwia ręczne zablokowanie zakresu, co jest wygodne przy seryjnym sprawdzaniu elementów o znanych wartościach.
MAX / MIN / AVG i REL
Funkcja MAX/MIN/AVG rejestruje wartości skrajne i średnią z bieżącego pomiaru — przydatne przy monitorowaniu wahań napięcia lub prądu w czasie. Funkcja REL zeruje wyświetlacz i wyświetla różnicę względem zachowanej wartości odniesienia, co ułatwia pomiary różnicowe.
HOLD / SAVE
Zamrożenie wskazania na wyświetlaczu pozwala odczytać wynik po wycofaniu sond z trudno dostępnego miejsca pomiaru. Zapis wartości do pamięci umożliwia porównanie wyników z różnych punktów pomiarowych.
Test diody i ciągłości obwodu
Test diody pracuje przy prądzie 1,8 mA i napięciu zwrotnym 3,2 V. Próg ciągłości obwodu ustawiony na 50 Ω — poniżej tej wartości urządzenie generuje sygnał dźwiękowy i świetlny. Oba testy można włączać niezależnie. W zestawie nakładki igłowe do pomiarów elementów SMD.
Specyfikacja techniczna
Oscyloskop
| Liczba kanałów | 2 |
| Szerokość pasma | 50 MHz |
| Częstotliwość próbkowania | 280 MSa/s |
| Pamięć akwizycji | 128 kpts |
| Obsługiwane sondy | x1 oraz x10 |
| Sondy w zestawie | 2 × P2060 z akcesoriami |
| Format zapisu zrzutów ekranu | .bmp |
Multimetr — zakresy pomiarowe
| Napięcie AC (TRUE RMS) | 0–750 V (40–1000 Hz) |
| Napięcie DC | 0–1000 V |
| Natężenie AC (TRUE RMS) | 0–10 A (40–1000 Hz) |
| Natężenie DC | 0–10 A |
| Rezystancja | 0–250 MΩ |
| Pojemność | 0–99,99 mF |
| Częstotliwość | 0–999,9 kHz |
| Test ciągłości obwodu | 0–50 Ω (sygnał dźwiękowy i świetlny) |
| Test diody | IF 1,8 mA, UR 3,2 V |
| Maks. wyświetlany wynik | 25000 |
Przykładowe dokładności pomiarowe
| Napięcie AC 235 V | ±1,205 V (dokładność ±0,5% + 3 cyfry, rozdzielczość 0,01 V) |
| Napięcie DC 12 V | ±0,009 V |
| Natężenie AC 8 A | ±0,067 A |
Wyświetlacz i zasilanie
| Wyświetlacz | IPS, 3,5 cala, regulowane podświetlenie |
| Akumulator | Li-Ion 18650, 3400 mAh, wymienny |
| Ładowanie | USB-C (wbudowany port) |
| Czas pracy | ~6 godzin ciągłej pracy |
| Automatyczne wyłączanie | 15–120 min (regulowane, możliwość wyłączenia) |
Wyposażenie i akcesoria
| Sondy oscyloskopowe | 2 × P2060 z akcesoriami |
| Sondy multimetru | długość 14,5 cm, przewód 97 cm, średnica 3,5 mm |
| Nakładki igłowe SMD | tak (w zestawie) |

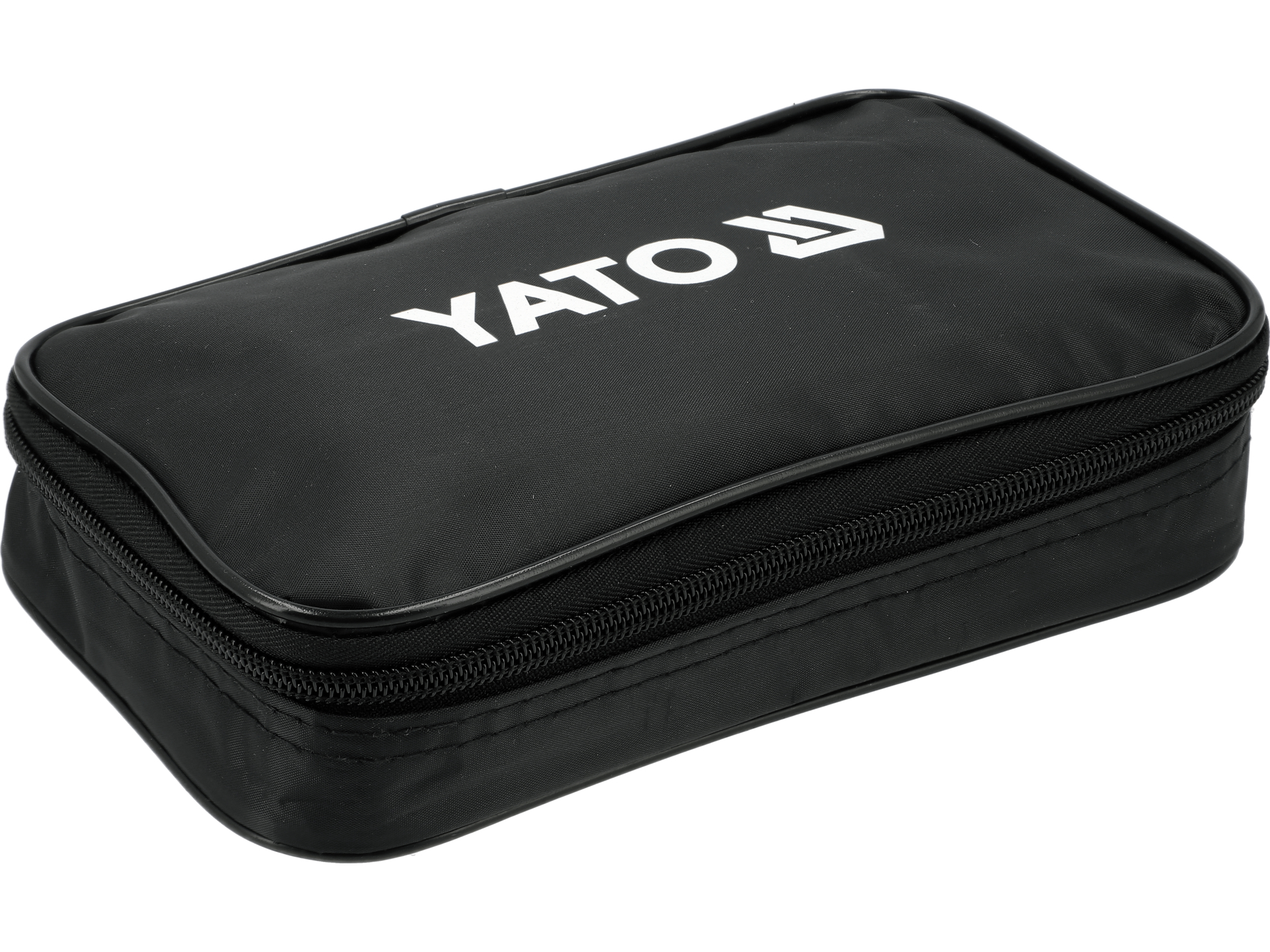

| Etui | miękkie, z zamkiem błyskawicznym |
| Obudowa | tworzywo ABS z zabezpieczeniami przeciążeniowymi |
Zastosowania
- Diagnostyka elektroniki użytkowej i układów PCB
- Pomiary w instalacjach elektrycznych z falownikami i zasilaczami impulsowymi
- Serwis urządzeń HVAC i napędów silnikowych
- Analiza kształtu przebiegów i wykrywanie zakłóceń w obwodach
- Pomiary rezystancji, pojemności i częstotliwości elementów elektronicznych
- Kontrola ciągłości obwodów i sprawdzanie diod
- Porównanie faz i częstotliwości dwóch sygnałów metodą Lissajous
- Pomiary terenowe i warsztatowe wymagające zasilania bateryjnego
Kompatybilność sond oscyloskopowych

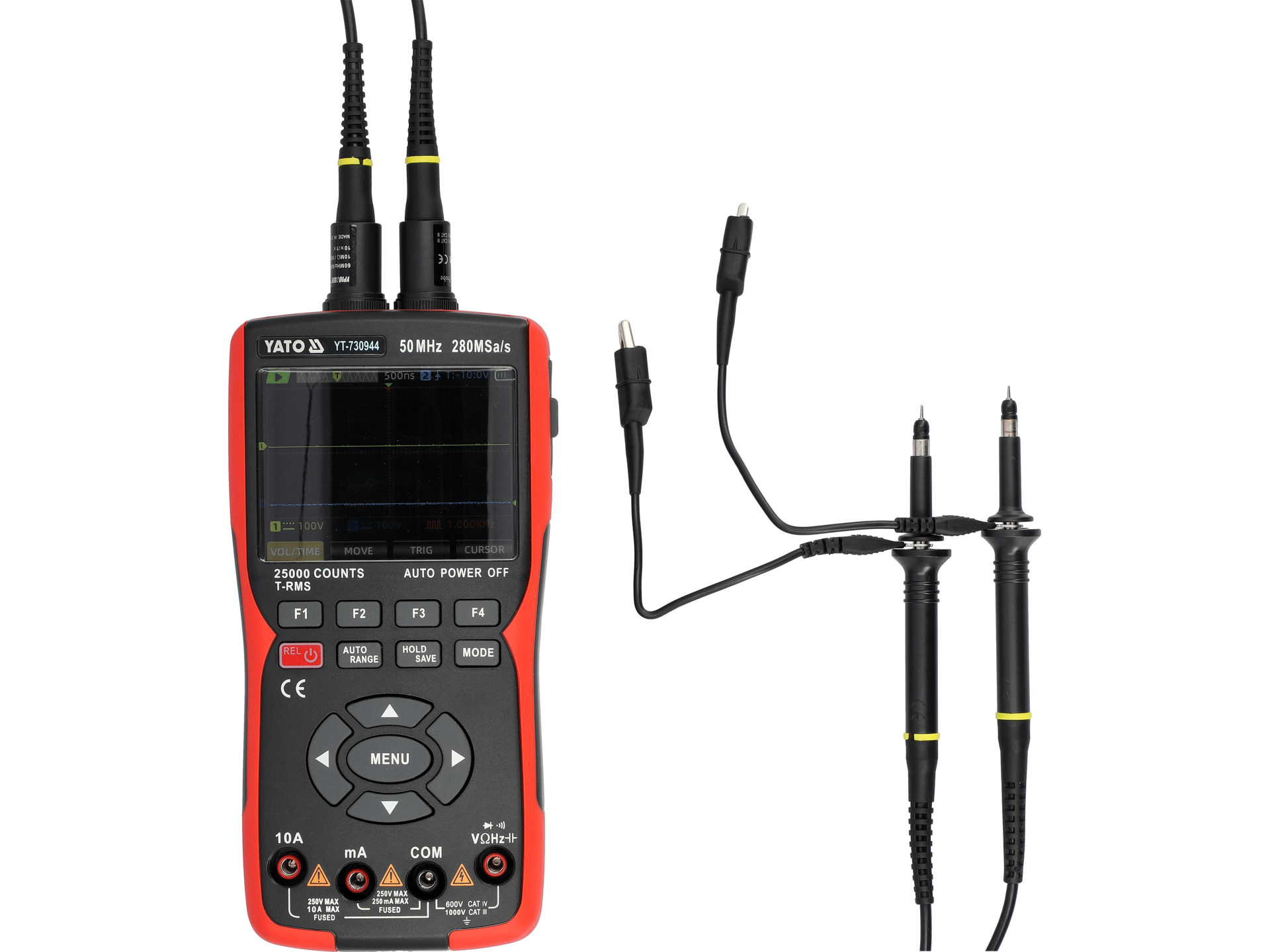

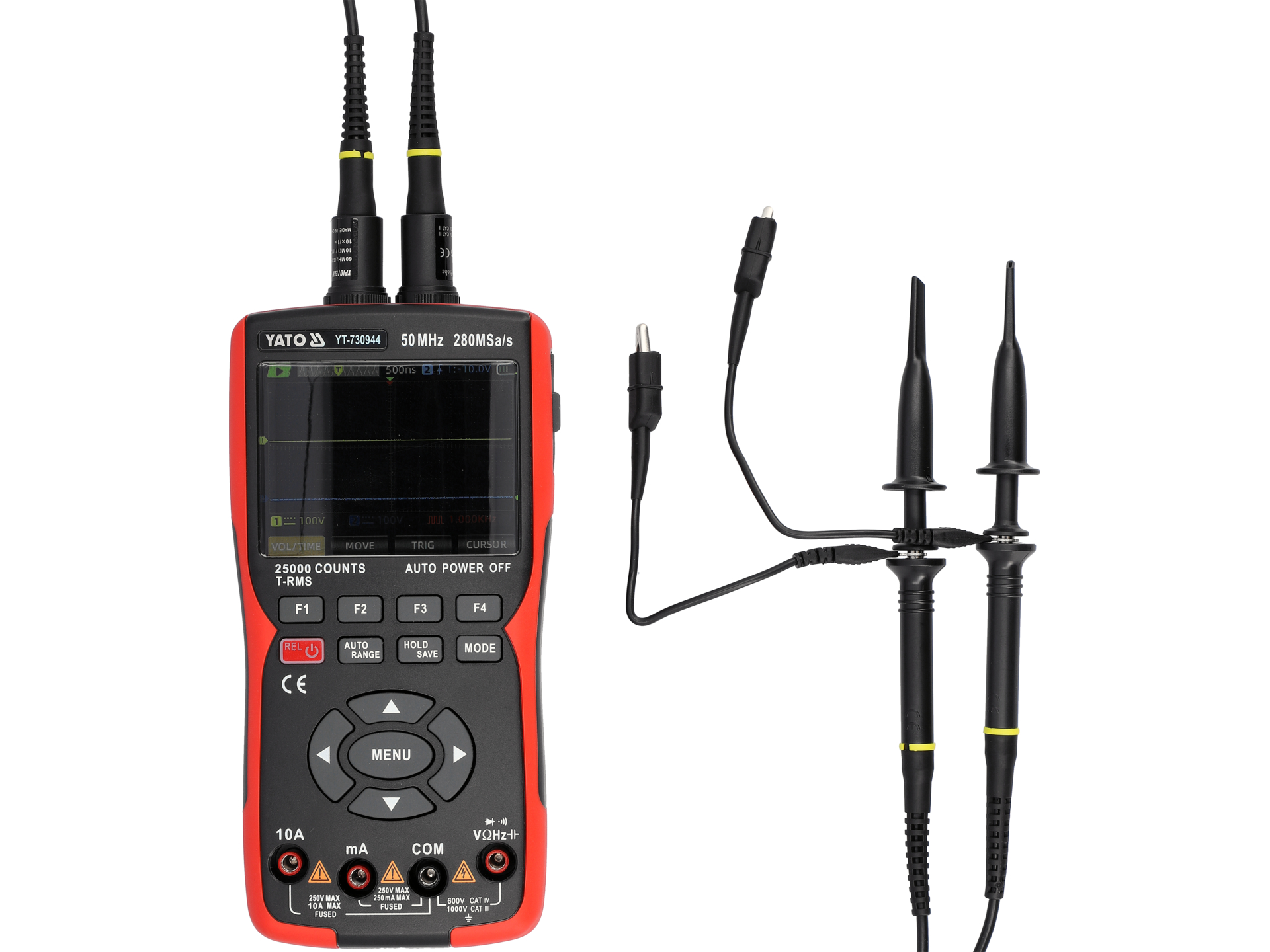

Urządzenie współpracuje z sondami o tłumieniu x1 i x10. W zestawie znajdują się sondy P2060. Przy wymianie na sondy innych producentów należy upewnić się, że ich parametry (pasmo, tłumienie, impedancja wejściowa) są zgodne z parametrami wejść oscyloskopu YT-730944. Wyboru tłumienia sondy dokonuje się przez funkcję PROBE w menu urządzenia.
