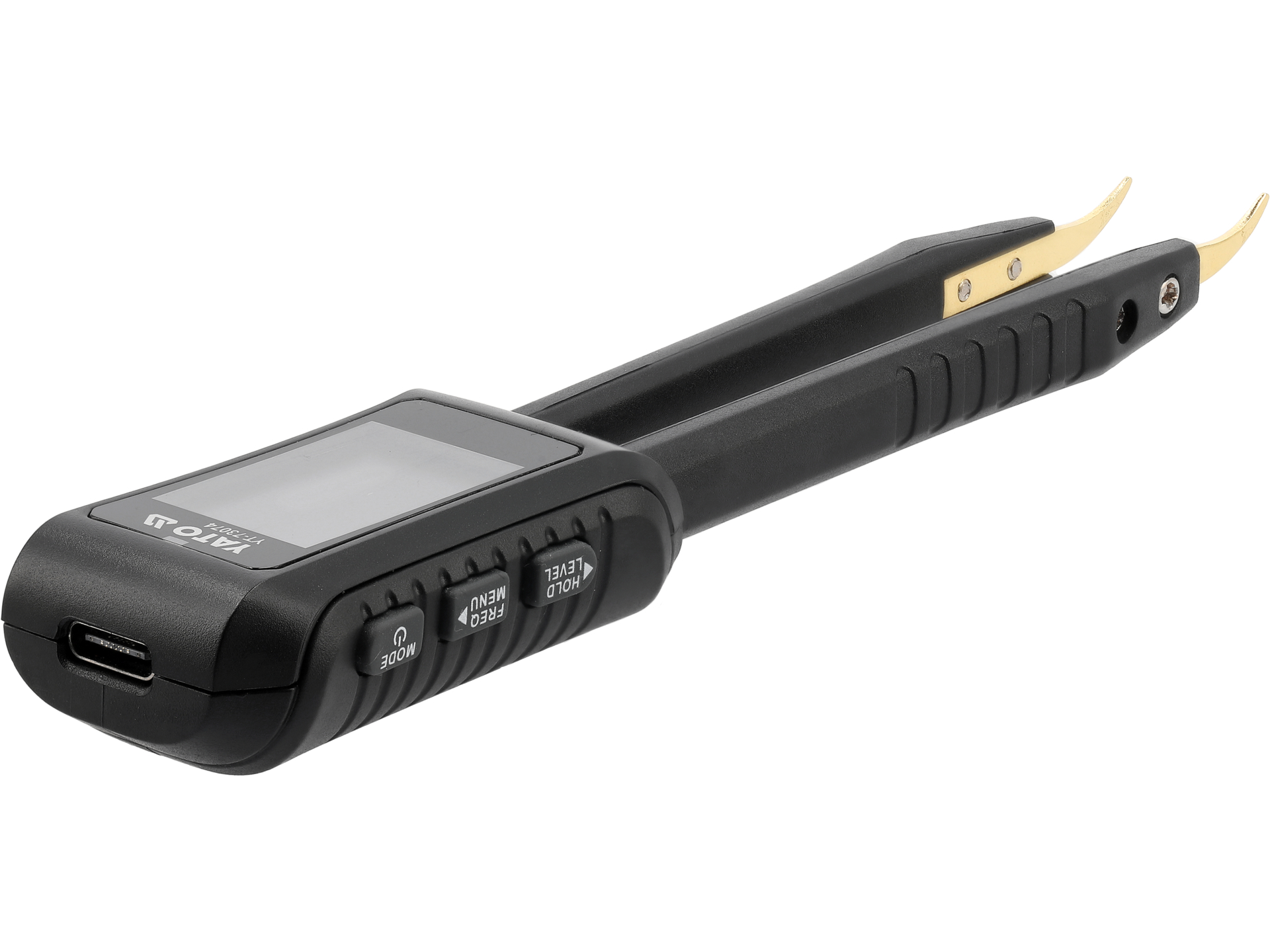

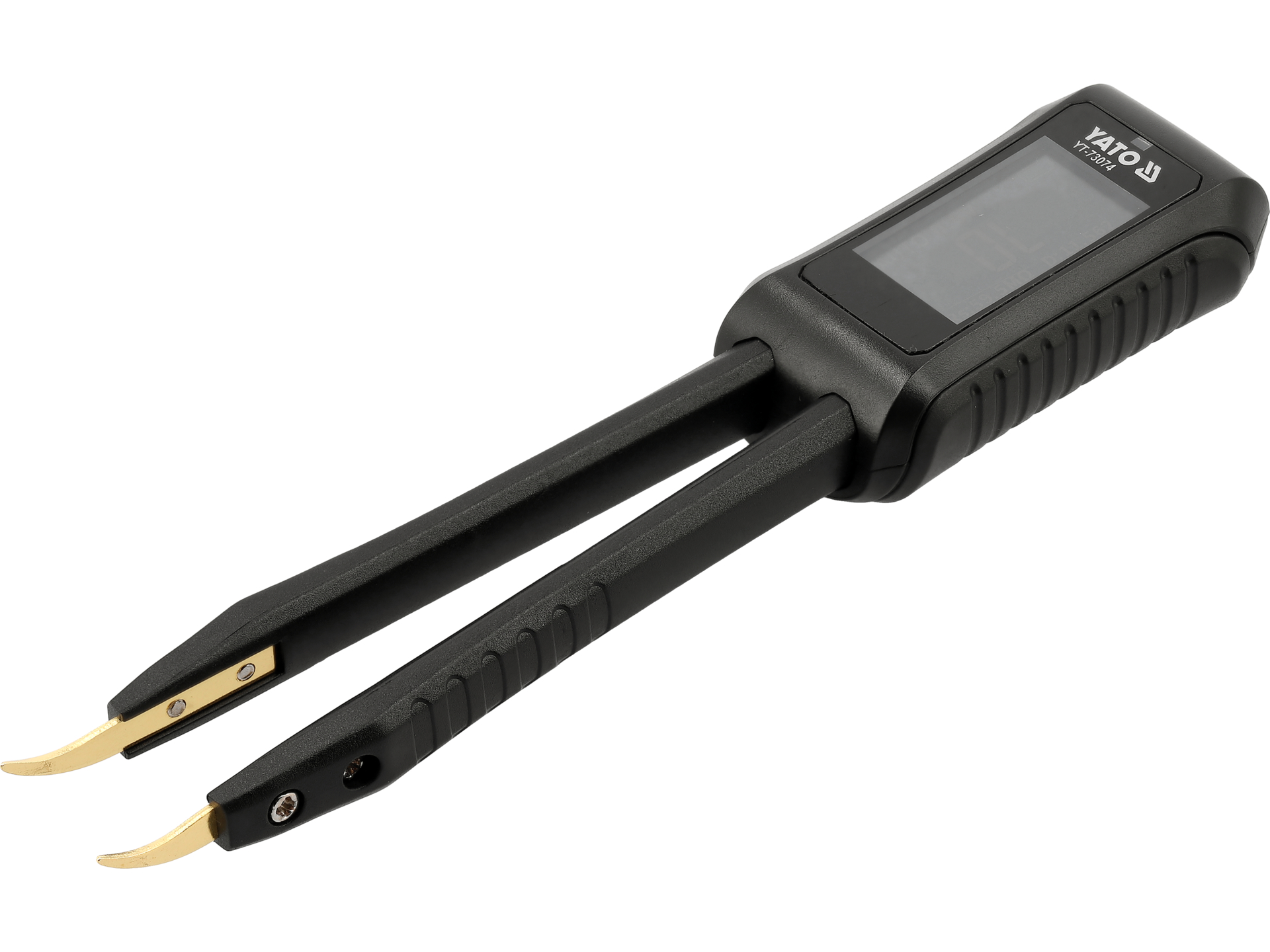

Pęseta pomiarowa LCR z wyświetlaczem OLED YT-73074 YATO
Pęseta pomiarowa LCR YT-73074 to przyrząd do pomiaru rezystancji, pojemności i indukcyjności elementów elektronicznych — zarówno SMD, jak i przewlekanych — bez konieczności ich wylutowywania z płytki. Automatyczne rozpoznawanie typu elementu, wyświetlacz OLED i wbudowany akumulator Li-Po ładowany przez USB-C pozwalają na sprawną diagnostykę w warunkach serwisowych i laboratoryjnych.
Charakterystyka urządzenia
Pomiar bez wylutowywania elementów
Końcówki pęsety umożliwiają bezpośredni kontakt z elementem zamontowanym na płytce PCB. Eliminuje to potrzebę demontażu, skraca czas diagnostyki i zmniejsza ryzyko uszkodzenia padów lub ścieżek podczas serwisu.
Automatyczne rozpoznawanie typu elementu
Urządzenie samodzielnie identyfikuje podłączony komponent (rezystor, kondensator, cewka, dioda) i dobiera odpowiedni tryb pomiaru. Możliwy jest też wybór ręczny, co przydaje się przy elementach o niestandardowych parametrach.

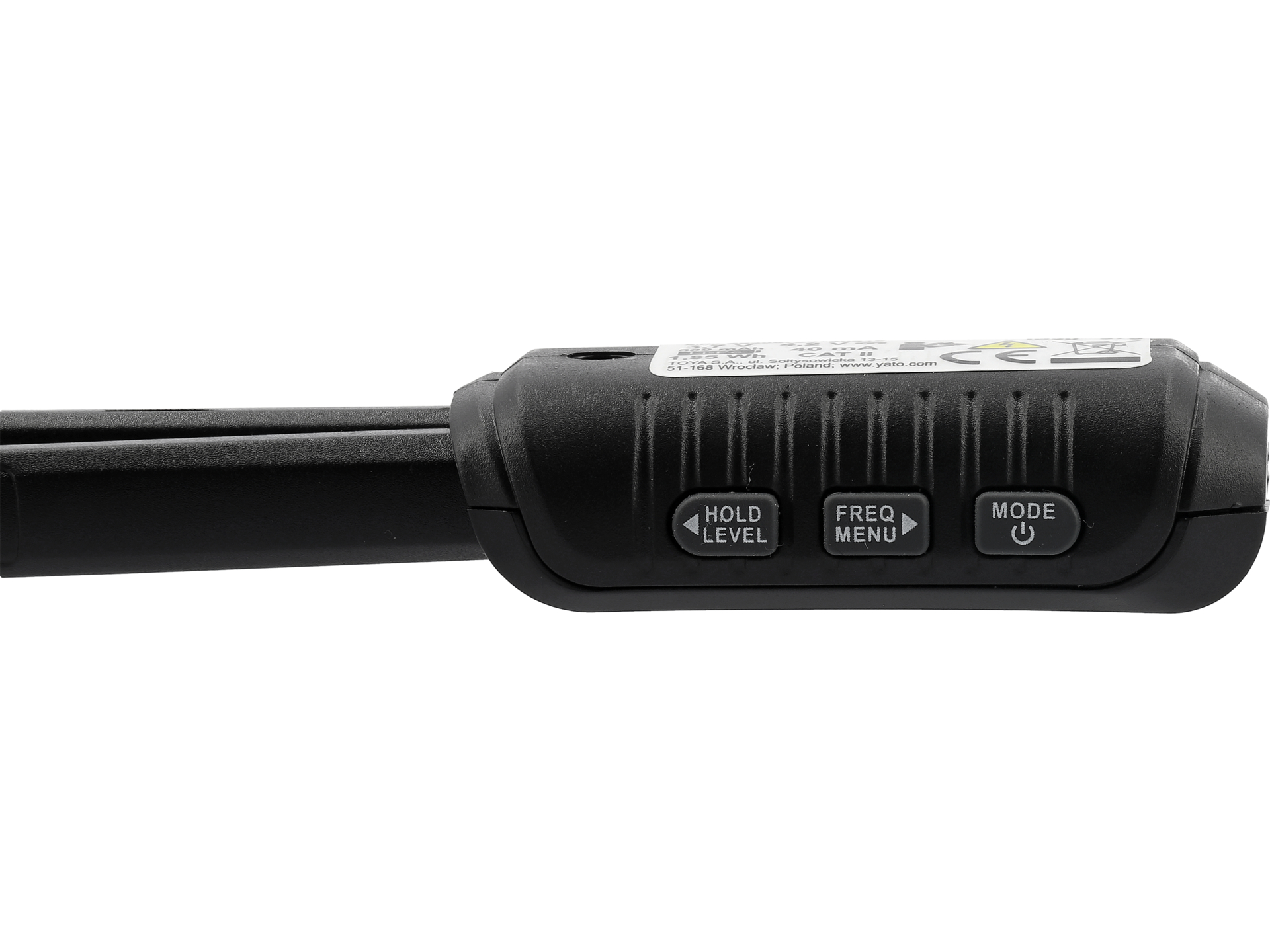

Wyświetlacz OLED i funkcja DATA HOLD
Wyświetlacz OLED zapewnia czytelny odczyt wyników nawet przy zmiennym oświetleniu. Funkcja DATA HOLD zatrzymuje ostatni wynik na ekranie, co ułatwia notowanie wartości podczas pracy z wieloma elementami.
Pomiar ESR, dyssypacji i współczynnika Q
ESR (zastępcza rezystancja szeregowa) kondensatora pozwala ocenić jego rzeczywisty stan — wysoka wartość ESR wskazuje na degradację elementu. Pomiar dyssypacji i współczynnika Q cewki dostarcza dodatkowych informacji o jakości komponentów indukcyjnych.
Specyfikacja techniczna
| Model | YT-73074 |
| Producent | YATO |
| Zakres rezystancji | 10 mΩ – 10 MΩ |
| Zakres pojemności | 1 pF – 20 mF |
| Zakres indukcyjności | 10 µH – 60 H |
| Test diody | do 0,6 V |
| Pomiar ESR | tak |
| Pomiar dyssypacji | tak |
| Współczynnik Q cewki | tak |
| Częstotliwości pomiarowe | 100 / 1000 / 10 000 Hz |
| Napięcie pomiarowe | 0,3 V oraz 0,6 V |
| Wyświetlacz | OLED |
| Automatyczny zakres | tak |
| Wybór ręczny trybu | tak |
| Funkcja DATA HOLD | tak |
| Zasilanie | akumulator Li-Po 3,7 V, 500 mAh |
| Port ładowania | USB-C |
| Automatyczne wyłączanie | 5–120 min lub wyłączone |
| Wskaźnik niskiego poziomu baterii | tak |
| Regulacja jasności podświetlenia | 10%–100% |
| Regulacja głośności | 0%–100% |
| Orientacja ekranu | lewy / prawy |
| Język interfejsu | chiński / angielski |
| Kalibracja | 0 Ω–10 MΩ, rozwarty |
| Materiał obudowy | ABS |
| Wymiary | 146 × 30 × 18 mm |
| Waga | 37 g |

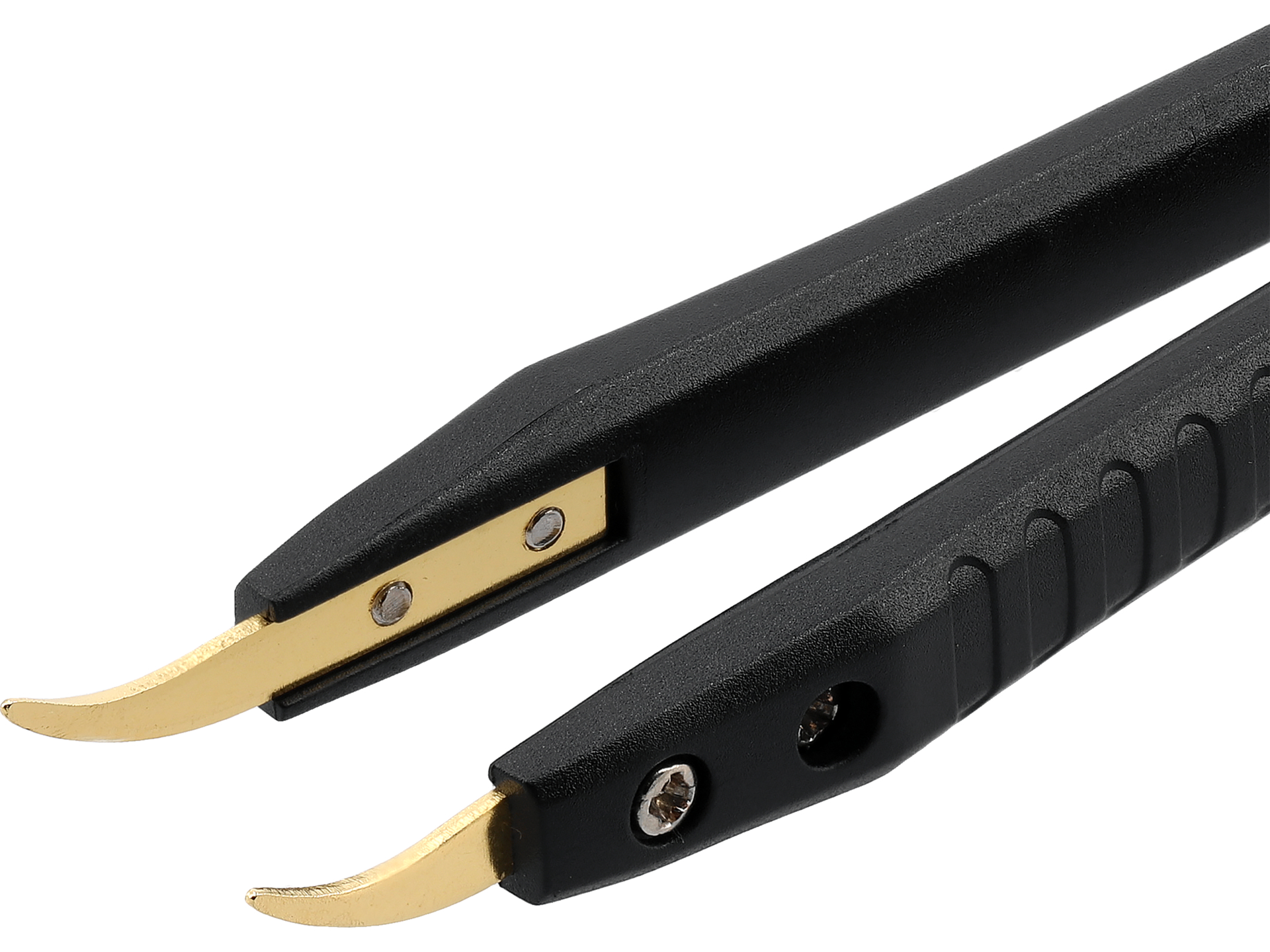

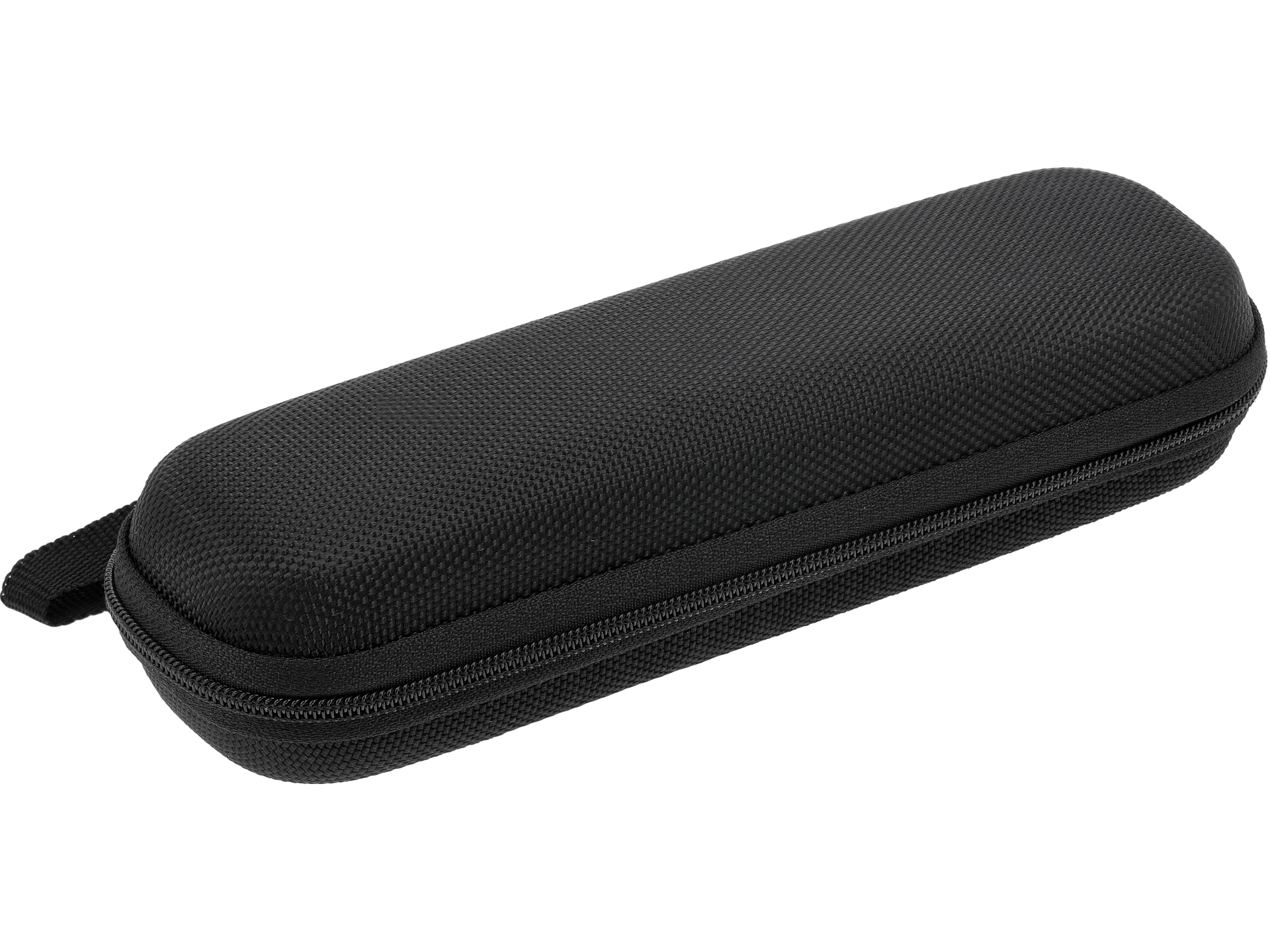

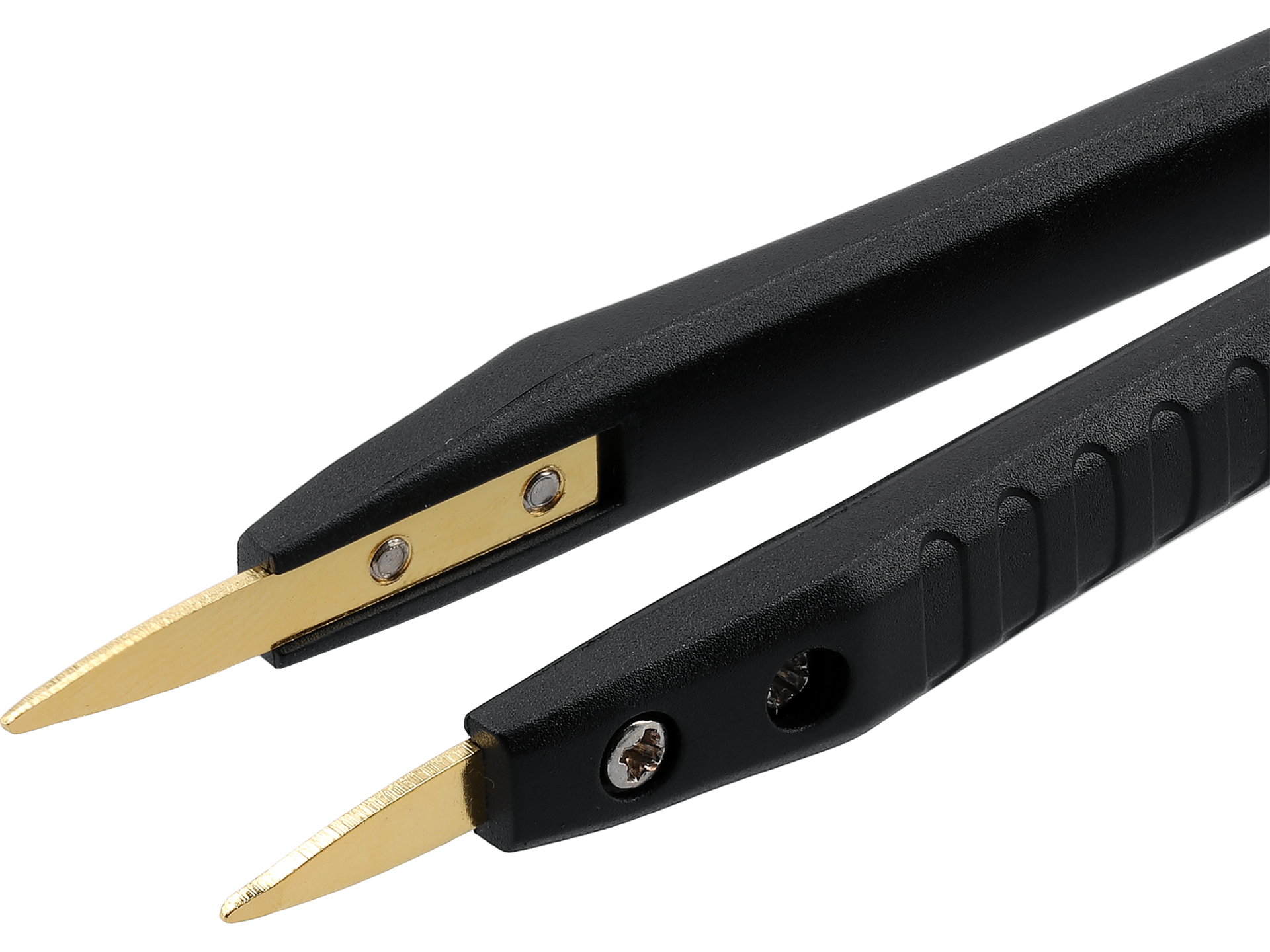

| Akcesoria w zestawie | para prostych końcówek pęsety, para zakrzywionych końcówek pęsety, kabel USB-C do USB-A, etui z zamkiem błyskawicznym |
Zastosowanie
- Diagnostyka płytek PCB z elementami SMD bez demontażu
- Pomiar rezystancji rezystorów przewlekanych i SMD
- Sprawdzanie pojemności i ESR kondensatorów elektrolitycznych
- Ocena jakości cewek i dławików (indukcyjność, współczynnik Q)
- Test diod i złączy półprzewodnikowych
- Sortowanie i weryfikacja komponentów z magazynu lub po demontażu
- Serwis elektroniki użytkowej, sprzętu RTV/AGD i elektroniki przemysłowej
- Praca laboratoryjna i dydaktyczna przy analizie układów elektronicznych
Kalibracja i przygotowanie do pomiaru
Przed rozpoczęciem serii pomiarów zaleca się przeprowadzenie kalibracji zwarciowej (0 Ω) i rozwartej (10 MΩ), co eliminuje wpływ rezystancji przewodów i pojemności pasożytniczych końcówek na wynik. Opcja przywracania ustawień fabrycznych pozwala na szybki reset parametrów urządzenia do wartości domyślnych.
