sondy przewody pomiarowe kable do miernika ostre końcówki typu igła YT-73077 YATO
Dostępność:Dostępny od ręki
Czas wysyłki:natychmiast
Koszt wysyłki:od 13,99 zł
Numer katalogowy:YT-73077
Stan magazynowy:
Kod EAN:5906083091261
Gwarancja:24 miesiące konsumenckiej ochrony
Waga:0,15 kg
Kupując ten produkt otrzymasz od nas 41 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Pytania i odpowiedzi (6)
- Opinie produktu (0)
- Historia zakupów (1)
Przewody pomiarowe YATO YT-73077 z igłowymi końcówkami
Profesjonalne sondy pomiarowe z ostrymi końcówkami igłowymi przeznaczone do precyzyjnych pomiarów elektrycznych w trudno dostępnych miejscach. Konstrukcja z 80 ocynkowanych drucików miedzianych zapewnia elastyczność i przewodność przy parametrach roboczych do 1000 V i 20 A.
Charakterystyka przewodów pomiarowych
Igłowe końcówki z powłoką srebrną
Mosiężne zakończenia o średnicy 0,3 mm pokryte warstwą srebra zwiększającą przewodność. Długość 20 mm umożliwia precyzyjne dotarcie do punktów testowych na płytkach PCB, w tym w elektronice mobilnej. Ostry profil ułatwia przebicie warstw izolacyjnych przy diagnostyce obwodów.
Konstrukcja przewodu z 80 drucików
Rdzeń wykonany z 80 ocynkowanych drucików miedzianych łączy wysoką przewodność elektryczną z wyjątkową elastycznością. Ocynowanie chroni przed korozją i utlenianiem, co wydłuża żywotność przewodów przy częstym użytkowaniu w warunkach warsztatowych.
Silikonowa izolacja termoodporna
Powłoka silikonowa zachowuje właściwości izolacyjne w zakresie temperatur 0-150°C. Materiał pozostaje elastyczny w niskich temperaturach i nie twardnieje, co zapobiega pękaniu izolacji podczas pracy w różnych warunkach środowiskowych. Klasa izolacji II zapewnia podwójną ochronę przed porażeniem.
Kategoria pomiarowa CAT III 1000V
Oznaczenie CAT III określa możliwość bezpiecznych pomiarów w instalacjach stałych budynków, w tym rozdzielnicach i obwodach zasilających. Parametr 1000 V wskazuje maksymalne napięcie robocze, przy którym sondy zachowują właściwości ochronne podczas stanów przejściowych i przepięć.
Specyfikacja techniczna
| Model | YT-73077 |
| Marka | YATO |
| Maksymalne napięcie | 1000 V |
| Maksymalny prąd | 20 A |
| Kategoria pomiarowa | CAT III |
| Klasa izolacji elektrycznej | II (podwójna izolacja) |
| Długość całkowita przewodów | 1200 mm (120 cm) |
| Długość rękojeści | 150 mm |
| Długość końcówki igłowej | 20 mm |
| Średnica końcówki | 0,3 mm |
| Materiał końcówek | Mosiądz powlekany srebrem |
| Konstrukcja przewodu | 80 ocynkowanych drucików miedzianych |
| Rodzaj izolacji przewodu | Silikonowa |
| Materiał rękojeści | PVC |
| Zakres temperatury pracy | 0 ~ 150°C |
| Zastosowanie | Pomiary elektryczne |
Zastosowanie sond pomiarowych
- Diagnostyka i naprawa płytek PCB w elektronice użytkowej i przemysłowej
- Pomiary napięcia i ciągłości w obwodach drukowanych smartfonów i tabletów
- Testowanie punktów testowych w urządzeniach elektronicznych podczas serwisu
- Kontrola parametrów elektrycznych w instalacjach CAT III do 1000 V
- Pomiary w trudno dostępnych miejscach wymagających precyzyjnego dotarcia
- Weryfikacja obwodów pod napięciem w rozdzielnicach i tablicach elektrycznych
- Diagnostyka przebić izolacji i zwarć w przewodach i kablach
- Pomiary w warunkach podwyższonych temperatur do 150°C
Użytkowanie i konserwacja
Bezpieczeństwo podczas pomiarów
Przed rozpoczęciem pracy należy sprawdzić stan izolacji przewodów i brak uszkodzeń mechanicznych. Kategoria CAT III 1000 V określa maksymalne parametry bezpiecznej pracy - przekroczenie tych wartości może prowadzić do uszkodzenia sond i zagrożenia dla użytkownika. Podczas pomiarów pod napięciem należy używać tylko jednej ręki, zachowując bezpieczną odległość od uziemionych elementów.
Konserwacja i przechowywanie
Po zakończeniu pracy sondy należy oczyścić z pozostałości topnika lub innych substancji. Końcówki igłowe wymagają okresowej kontroli pod kątem zużycia - stępione lub zgięte zakończenia mogą utrudniać precyzyjne pomiary. Przewody należy przechowywać w sposób zapobiegający załamaniom i skręceniom, które mogą uszkodzić wewnętrzne druciki miedziane. Silikonowa izolacja zachowuje elastyczność w szerokim zakresie temperatur, ale należy unikać kontaktu z ostrymi krawędziami.

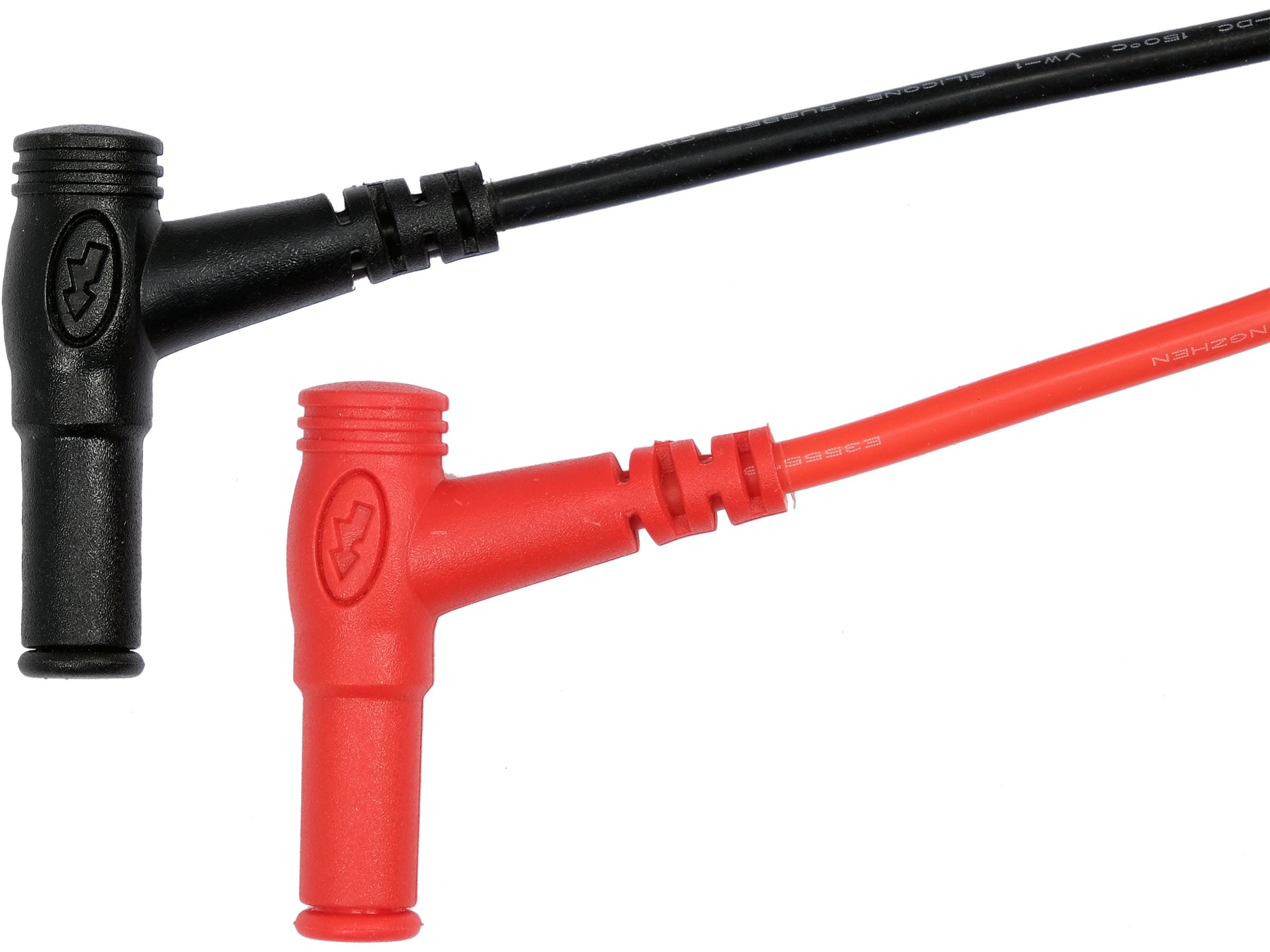

Kompatybilność z miernikami
Sondy wyposażone są w standardowe zakończenia typu banan 4 mm, kompatybilne z większością multimetrów cyfrowych i analogowych. Przed podłączeniem należy sprawdzić parametry miernika - urządzenie musi obsługiwać pomiary w kategorii CAT III przy napięciach do 1000 V. Maksymalny prąd 20 A wymaga odpowiedniej specyfikacji wejść pomiarowych w mierniku.
