Zestaw do lutowania z dyszami 73325 VOREL

Zestaw palników gazowych przeznaczony do prac instalacyjnych i wielu zastosowań w innych branżach. W skład zestawu wchodzi uniwersalny uchwyt, specjalny 2m wąż z przyłączami do butli gazowej i uchwytu oraz dysze kształtujące płomień. Możemy korzystać z dyszy punktowej 17mm, dyszy 22mm z płomieniem okalającym lub płaskiej dyszy 40mm do nagrzewania i opalania.

PARAMETRY TECHNICZNE:
• Ilość kielichów palników - 3
• Rozmiar kielichów [mm] – 17; 22; 40
• Ciśnienie znamionowe gazu zasilającego [MPa] – 0,5
• Temperatura płomienia [ºC] – 800-1200
• Strumień znamionowy [g/h] - 140
• Obciążenie cieplne [kW] - 2
• Długość węża [m] - 2
• Długość palnika (bez dł. węża) [mm] - 360


Przeznaczenie / zastosowanie
Palniki gazowe są przeznaczone do lutowania, podgrzewania, osuszania oraz prac dekarskich. Dzięki zasilaniu za pomocą butli ze sprężonym butanem (możliwe jest też zasilanie mieszanina gazów propan butan) możliwa jest praca w miejscach pozbawionych źródeł energii.


Sposób użycia
Montaż urządzenia należy dokonać zgodnie z instrukcją obsługi. Do zmontowanego urządzenia dokręcić wąż. Drugi koniec węża dokręcić do butli gazowej.
Szczelność połączeń sprawdzić odkręcając nieco zawór butli, następnie na połączenia nanieść wodę mydlaną. W przypadku pojawienia się pęcherzyków gazu, zakręcić dopływ gazu i dokręcić nieszczelne połączenia. Procedurę powtarzać do momentu zapewnienia całkowitej szczelności gazu

Odkręcić zawór gazu w butli, a następnie odkręcić zawór urządzenia, ale tylko na tyle aby umożliwić wylot gazu. Zapalić gaz u wylotu kielicha. W tym celu należy posłużyć się specjalną zapalniczką przeznaczoną do zapalania przenośnych palników gazowych . Po około 20 sekundach wyregulować wysokość płomienia za pomocą regulatora palnika.
Po zakończeniu pracy zakręcić zawór butli, a następnie, po wygaszeniu płomienia, odstawić (odłożyć) palnik na niepalne podłoże celem ostygnięcia. Po ostygnięciu przystąpić do konserwacji.

Szczegóły montażu, pracy i konserwacji urządzenia w załączonej instrukcji obsługi.

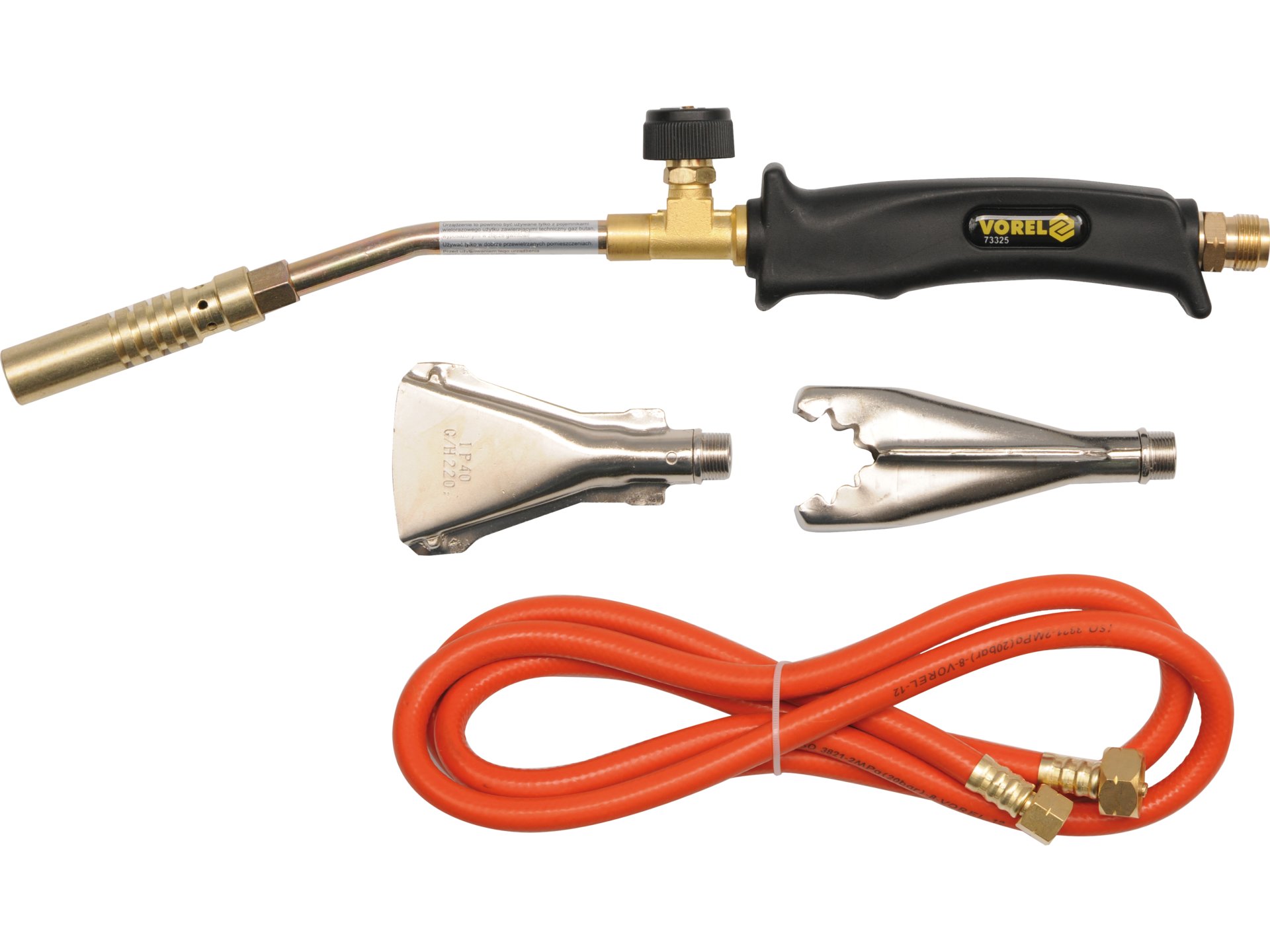

Zawartość opakowania
• Palnik (G3/8”-19)
• Wąż 2 m (G3/8”-19, 21.8-14)
• Płaska końcówka 40 mm - usuwania farb
• Skoncentrowana końcówka 17 mm -odblokowywanie, hydraulika, mechanika
• Otaczająca końcówka 22 mm (twarde lutowanie, prace hydrauliczne)
