IMADŁO MASZYNOWE KRZYŻOWE 100mm ŻELIWNE DWUOSIOWE YT-65075 YATO
Dostępność:Dostępny od ręki
Czas wysyłki:natychmiast
Koszt wysyłki:od 14,99 zł
Numer katalogowy:YT-65075
Stan magazynowy:
Kod EAN:5906083118142
Waga:8,00 kg
Kupując ten produkt otrzymasz od nas 262 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Pytania i odpowiedzi (6)
- Opinie produktu (0)

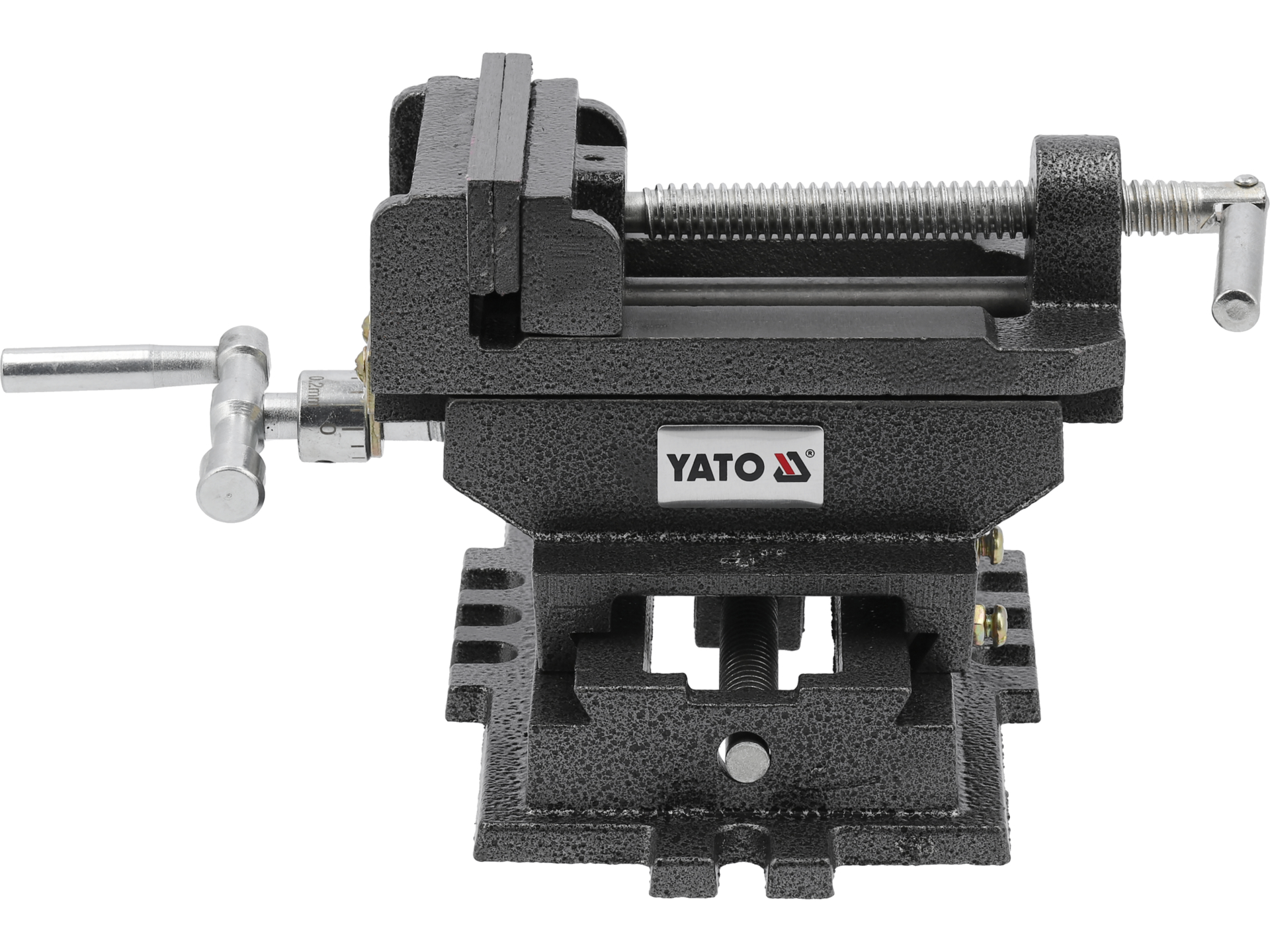

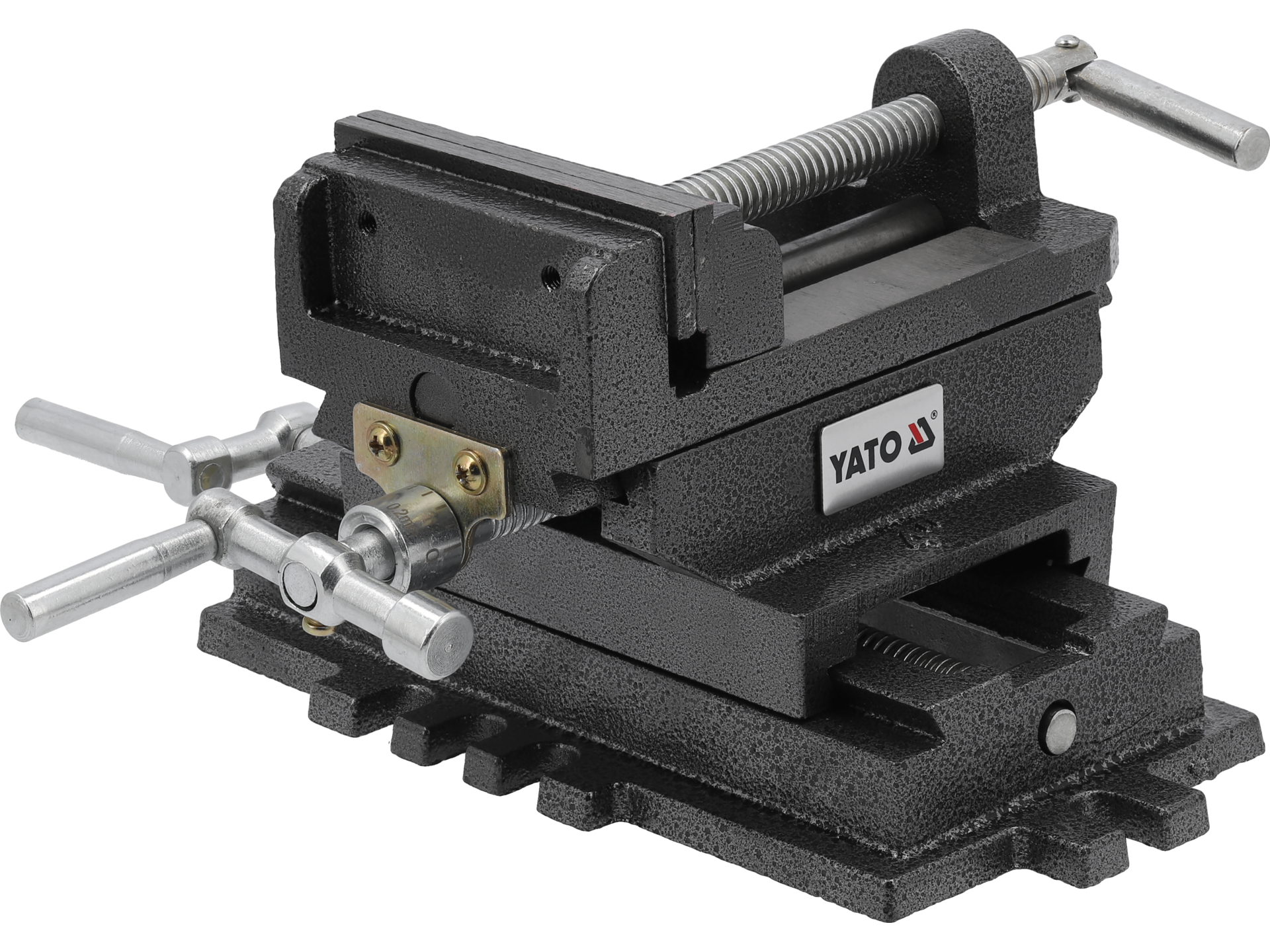

Imadło maszynowe krzyżowe 100mm żeliwne dwuosiowe YT-65075 YATO
Imadło maszynowe krzyżowe o konstrukcji dwuosiowej umożliwia precyzyjne pozycjonowanie obrabianego elementu w dwóch płaszczyznach. Model wykonany z żeliwa z lakierem młotkowym, wyposażony w śrubę trapezową i wymienne szczęki o szerokości 100 mm.
Charakterystyka imadła maszynowego krzyżowego
Dwuosiowy system pozycjonowania
Konstrukcja dwuosiowa pozwala na regulację położenia obrabianego elementu zarówno w płaszczyźnie poziomej, jak i pionowej. Mechanizm ten wykorzystuje precyzyjne śruby pociągowe, które umożliwiają płynne ustawienie elementu pod wymaganym kątem bez konieczności jego ponownego mocowania. Rozwiązanie to znajduje zastosowanie w pracach wymagających obróbki elementu z różnych stron lub pod określonym kątem.
Konstrukcja z żeliwa z powłoką młotkową
Korpus wykonany z żeliwa zapewnia stabilność podczas obróbki i tłumi wibracje powstające w trakcie wiercenia czy frezowania. Lakier młotkowy stanowi powłokę ochronną, która zwiększa odporność na korozję i uszkodzenia mechaniczne. Teksturowana powierzchnia lakieru młotkowego maskuje drobne zarysowania powstające podczas eksploatacji.
Śruba trapezowa z uchwytem typu T
Śruba trapezowa charakteryzuje się większą powierzchnią styku gwintu w porównaniu do śruby metrycznej, co przekłada się na wyższą wytrzymałość na obciążenia osiowe i płynniejszy ruch. Uchwyt typu T umożliwia szybkie dokręcanie szczęk przy zachowaniu odpowiedniej siły zacisku. Konstrukcja ta pozwala na sprawną wymianę mocowanych elementów bez użycia dodatkowych narzędzi.

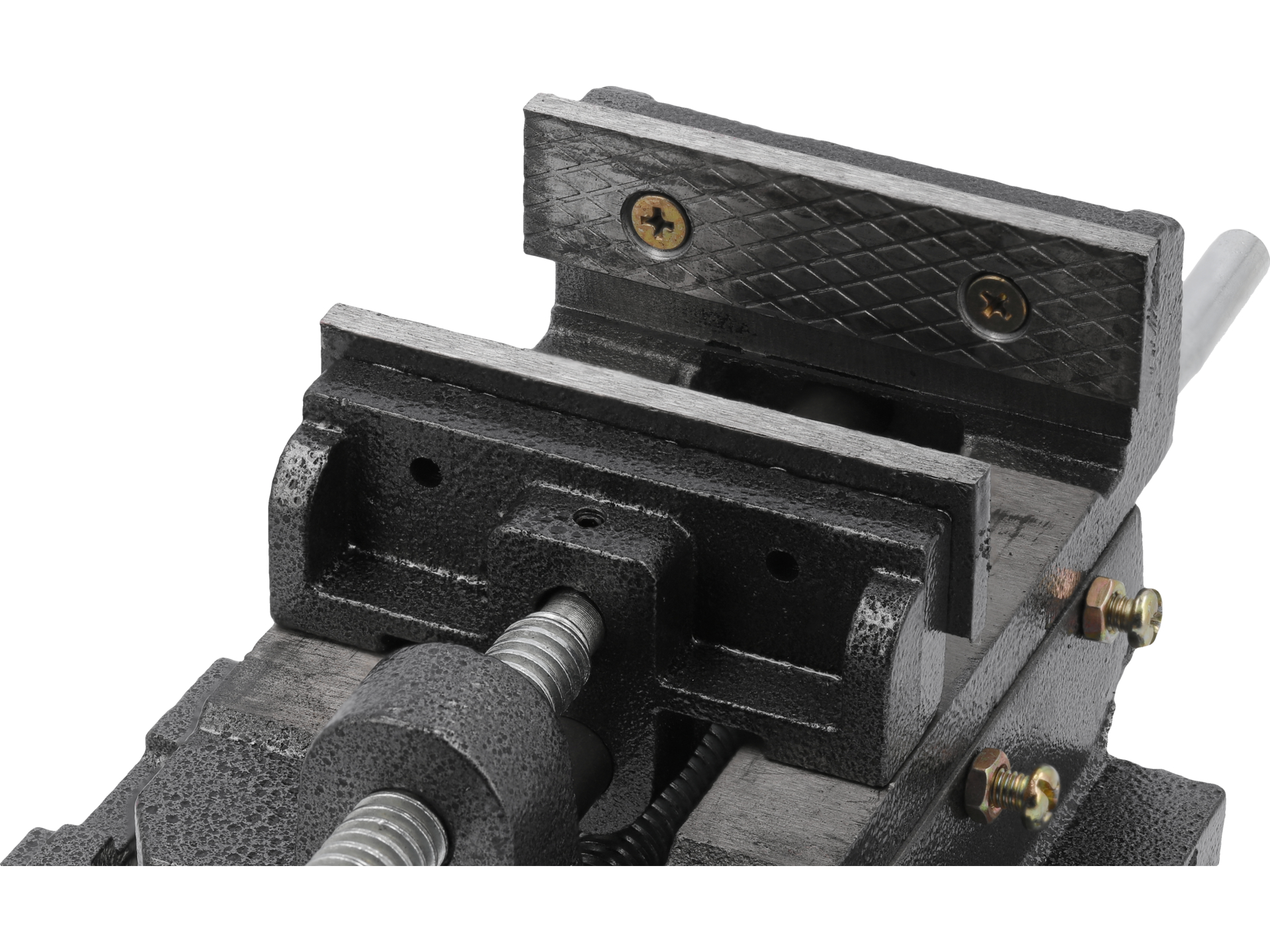

Wymienne szczęki robocze
System wymiennych szczęk pozwala na dostosowanie imadła do specyfiki obrabianego materiału. Standardowe szczęki z rowkowaną powierzchnią zapewniają pewne mocowanie elementów metalowych. Możliwość montażu nakładek magnetycznych (np. YT-65001, YT-65006) umożliwia bezpieczne mocowanie detali bez ryzyka uszkodzenia powierzchni.
Specyfikacja techniczna
| Model | YT-65075 |
| Producent | YATO |
| Typ imadła | Maszynowe krzyżowe dwuosiowe |
| Szerokość szczęk | 100 mm |
| Maksymalne rozwarcie szczęk | 80 mm |
| Materiał konstrukcji | Żeliwo |
| Wykończenie powierzchni | Lakier młotkowy |
| Typ śruby | Trapezowa |
| Typ uchwytu | T |
| Wymienne szczęki | Tak |
| Sposób mocowania | Stałe (śruby) |
| Średnica otworów montażowych | 10 mm |
| Wymiary korpusu (dł. × szer. × wys.) | 120 × 210 × 130 mm |
| Waga | 7,2 kg |
| Kompatybilne akcesoria | Nakładki magnetyczne YT-65001, YT-65006 |
Zastosowanie imadła maszynowego krzyżowego
- Obróbka mechaniczna elementów metalowych – wiercenie, frezowanie, szlifowanie
- Prace spawalnicze wymagające stabilnego mocowania detali pod określonym kątem
- Operacje ślusarskie – cięcie, piłowanie, gwintowanie elementów
- Montaż i obróbka konstrukcji stalowych w warsztatach konstrukcyjnych
- Precyzyjne pozycjonowanie elementów podczas prac modelarskich
- Obróbka drewna w stolarstwie – cięcie, wiercenie, struganie
- Prace konserwatorskie i naprawcze wymagające dostępu do elementu z różnych stron
- Montaż zespołów mechanicznych w produkcji jednostkowej i małoseryjnej
Montaż i użytkowanie
Montaż do blatu roboczego
Imadło wymaga stałego mocowania do blatu za pomocą śrub M10. Otwory montażowe o średnicy 10 mm należy rozmieścić zgodnie z rozstawem otworów w podstawie imadła. Zaleca się montaż na blacie o grubości minimum 30 mm wykonanym z materiału o odpowiedniej sztywności. Stabilne mocowanie eliminuje wibracje podczas obróbki i zwiększa precyzję wykonywanych operacji.
Regulacja położenia elementu
Pozycjonowanie w płaszczyźnie poziomej odbywa się poprzez poluzowanie śrub mocujących podstawę obrotową i obrót całego imadła. Regulacja w płaszczyźnie pionowej realizowana jest za pomocą śruby pociągowej mechanizmu przechyłu. Po ustawieniu elementu w wymaganej pozycji należy dokręcić śruby blokujące obu osi. Sprawdzenie stabilności mocowania przed rozpoczęciem obróbki zapobiega przesunięciom elementu podczas pracy.
Konserwacja mechanizmów
Śruba trapezowa wymaga okresowego smarowania smarem litowym lub olejem maszynowym. Czyszczenie rowków szczęk z zanieczyszczeń i wiórów po każdym użyciu przedłuża żywotność powierzchni roboczych. Sprawdzanie luzów w mechanizmach regulacyjnych i ich eliminacja poprzez dokręcenie śrub regulacyjnych utrzymuje precyzję pozycjonowania. Lakier młotkowy należy chronić przed agresywnymi środkami chemicznymi, które mogą uszkodzić powłokę ochronną.
Dane kontaktowe producenta:
YATO, TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska, e-mail: info@yato.pl, telefon: +(48) 71 32 46 200Do czego służy imadło maszynowe krzyżowe i czym różni się od zwykłego imadła?
Jakie są podstawowe wymiary i parametry tego imadła?
Dlaczego zastosowano śrubę trapezową zamiast metrycznej?
Czy szczęki można wymienić lub zastosować nakładki ochronne?
Czy żeliwna konstrukcja ma wpływ na jakość obróbki?
Czy imadło wymaga konserwacji?
