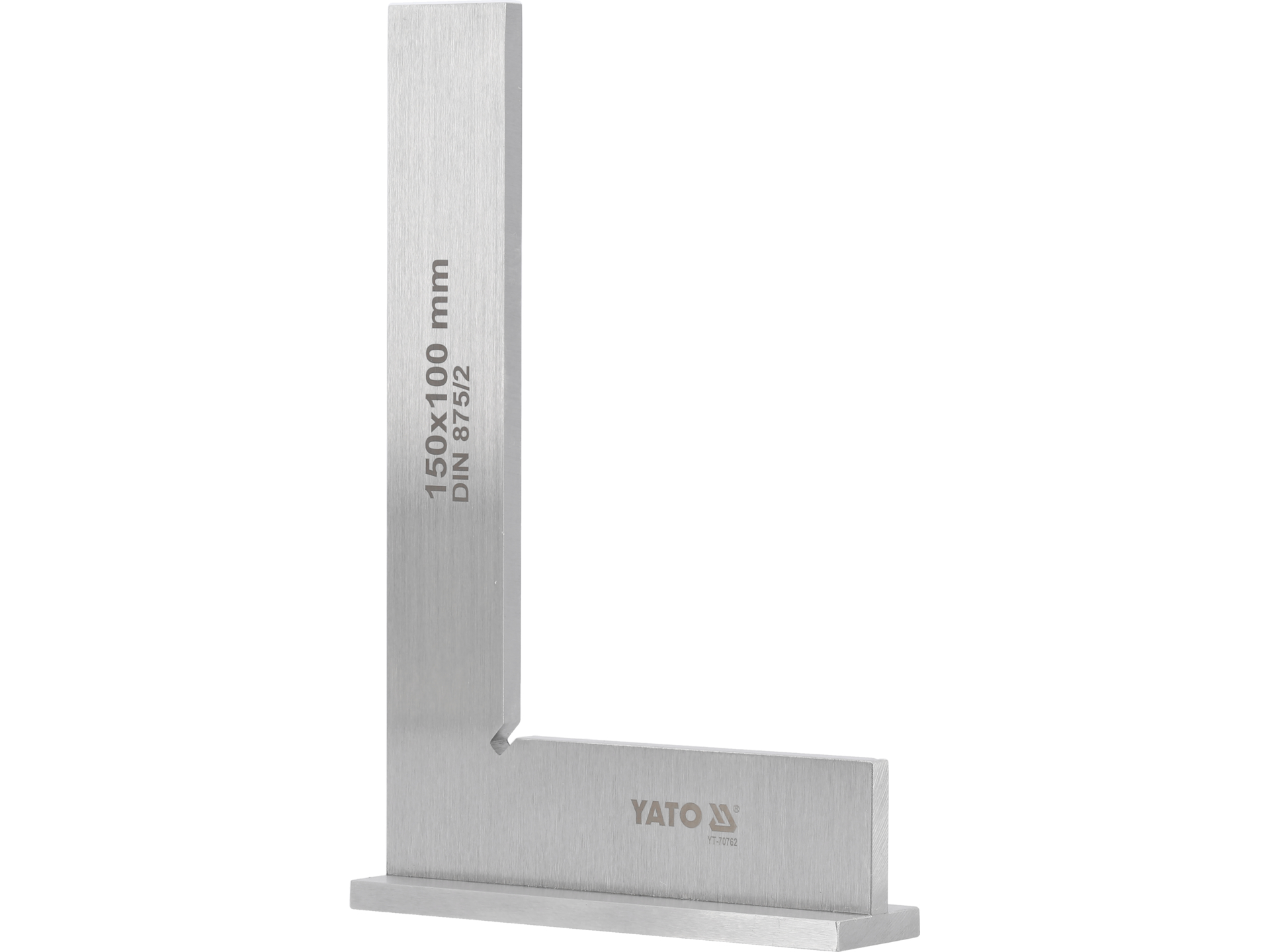

Kątownik Ślusarski ze Stopką 150x100 mm YATO YT-70762
Precyzyjne narzędzie pomiarowe do kontroli kąta prostego, wykonane ze stali węglowej C45 według normy DIN 875/II. Kątownik ślusarski ze stopką zapewnia stabilność pomiaru i dokładność odczytu dzięki szlifowanej powierzchni oraz wzmocnionej konstrukcji z dwoma śrubami mocującymi.
Charakterystyka techniczna kątownika ślusarskiego

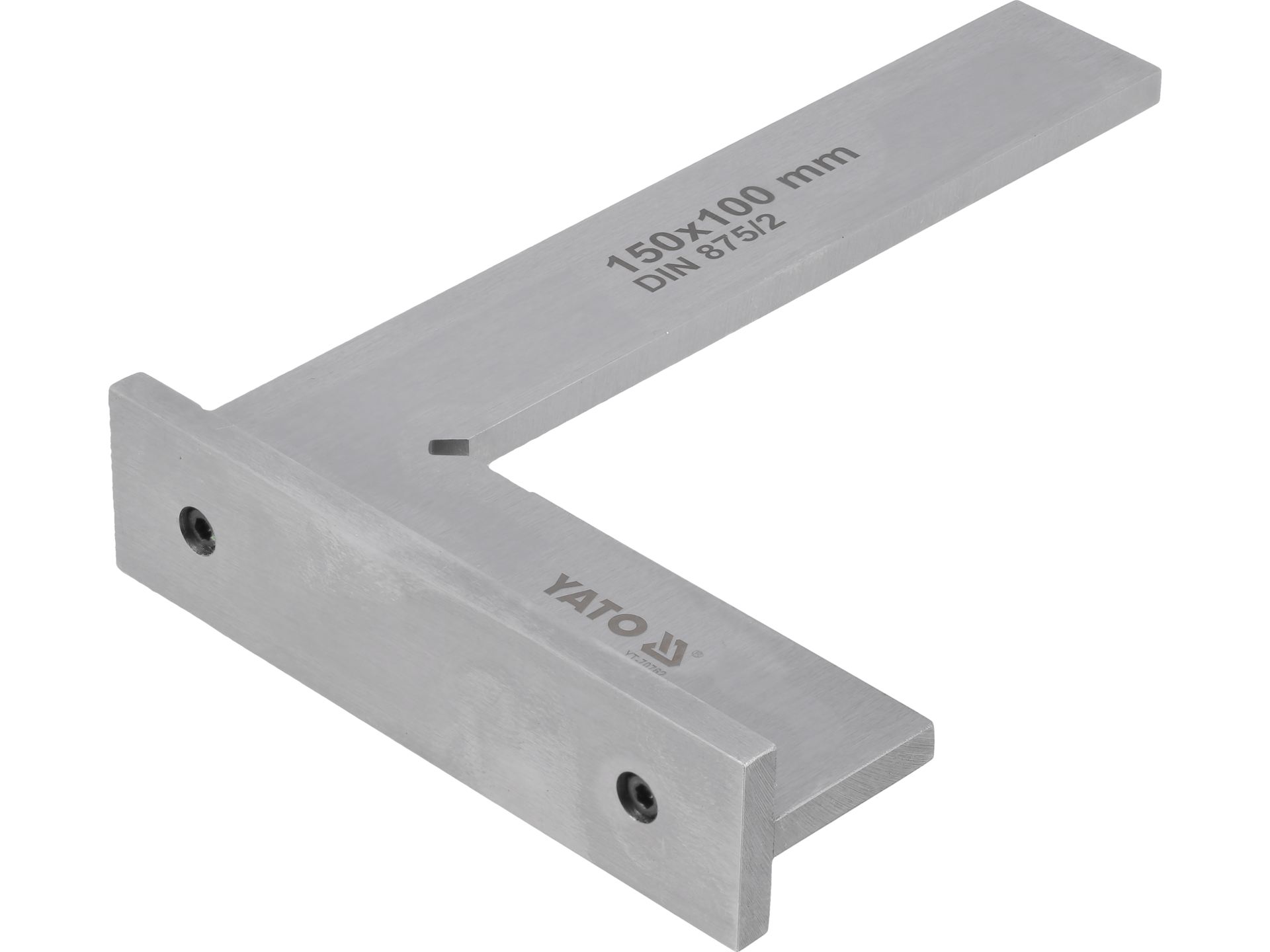

Konstrukcja ze stopką i dwoma śrubami
Stopka połączona z listwą za pomocą dwóch śrub eliminuje luz i zapewnia trwałe utrzymanie kąta prostego. Rozwiązanie to zwiększa stabilność podczas trasowania i sprawdzania prostopadłości elementów metalowych oraz drewnianych.
Stal węglowa C45 wg DIN 875/II
Materiał o zawartości węgla 0,42-0,50% charakteryzuje się odpornością na odkształcenia mechaniczne i ścieranie. Norma DIN 875/II określa tolerancje dokładności pomiaru kąta prostego, co czyni kątownik odpowiednim do profesjonalnych zastosowań ślusarskich.
Szlifowana i polerowana powierzchnia
Obróbka powierzchni eliminuje nierówności, które mogłyby wpływać na dokładność przylegania do mierzonych elementów. Gładka powierzchnia ułatwia odczyt rys trasujących i zapobiega gromadzeniu zanieczyszczeń w trakcie użytkowania.
Wymiary ramion 150x100 mm
Proporcje ramion umożliwiają sprawdzanie prostopadłości w różnych konfiguracjach. Dłuższe ramię 150 mm pozwala na kontrolę większych elementów, podczas gdy krótsze 100 mm zapewnia dostęp w ograniczonych przestrzeniach roboczych.
Specyfikacja techniczna
| Model | YT-70762 |
| Producent | YATO |
| Typ | Kątownik ślusarski ze stopką |
| Wymiary ramion | 150x100 mm |
| Materiał | Stal węglowa C45 |
| Norma wykonania | DIN 875/II |
| Zakres mierzonego kąta | 90° |
| Typ połączenia | Stopka + listwa (2 śruby) |
| Obróbka powierzchni | Szlifowanie i polerowanie |
Zastosowanie kątownika ślusarskiego ze stopką
- Kontrola prostopadłości krawędzi elementów obrabianych na tokarkach i frezarkach
- Trasowanie linii prostopadłych na powierzchniach metalowych przed cięciem lub wierceniem
- Sprawdzanie kątów prostych w konstrukcjach spawanych i śrubowanych
- Weryfikacja prostopadłości ścian i krawędzi w pracach stolarskich
- Kontrola ustawienia narzędzi skrawających względem osi obrabiarki
- Wyznaczanie linii montażowych w produkcji seryjnej elementów mechanicznych
- Sprawdzanie prostopadłości płaszczyzn w pracach murarskich i wykończeniowych
- Kontrola jakości w odbiorze elementów konstrukcyjnych stalowych i aluminiowych
Norma DIN 875/II - co oznacza dla użytkownika
Norma DIN 875 definiuje klasy dokładności kątowników ślusarskich. Klasa II (druga klasa dokładności) określa maksymalne odchyłki kąta prostego w zależności od długości ramienia. Dla kątownika 150 mm dopuszczalna odchyłka wynosi około 0,04 mm na długości ramienia, co odpowiada dokładności wystarczającej dla większości prac warsztatowych, montażowych i kontrolnych w przemyśle metalowym oraz stolarstwie.
Użytkowanie i konserwacja
Przed każdym pomiarem należy oczyścić powierzchnie robocze kątownika z wiórów, pyłu i pozostałości obróbki. Zanieczyszczenia o grubości nawet 0,1 mm mogą wprowadzić błąd pomiarowy przekraczający tolerancje normy DIN 875/II.
Podczas trasowania zaleca się dociskanie kątownika do krawędzi bazowej elementu z jednakowym naciskiem na obu ramionach. Nierównomierne przyłożenie może spowodować odchylenie linii trasującej od kąta prostego.
Po zakończeniu pracy kątownik należy zabezpieczyć cienką warstwą oleju maszynowego, szczególnie na powierzchniach szlifowanych. Zabezpieczenie to chroni stal C45 przed korozją w środowisku warsztatowym o podwyższonej wilgotności.
Sprawdzanie dokładności kątownika
Dokładność kątownika można zweryfikować metodą odwracania: przyłożyć narzędzie do krawędzi płyty referencyjnej, wykreślić linię, następnie odwrócić kątownik i wykreślić drugą linię z tego samego punktu. Jeśli linie pokrywają się, kątownik zachowuje prostopadłość. Rozbieżność linii wskazuje na odchyłkę, która wynosi połowę kąta między liniami.
