KĄTOWNIK ŚLUSARSKI ZE STOPKĄ 250X160 MM
Dostępność:Chwilowo niedostępny — zapytaj o termin
Koszt wysyłki:od 13,99 zł
Numer katalogowy:YT-70764
Stan magazynowy:
Kod EAN:5906083114120
Waga:1,20 kg
Kupując ten produkt otrzymasz od nas 147 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Opinie produktu (0)
- Historia zakupów (1)

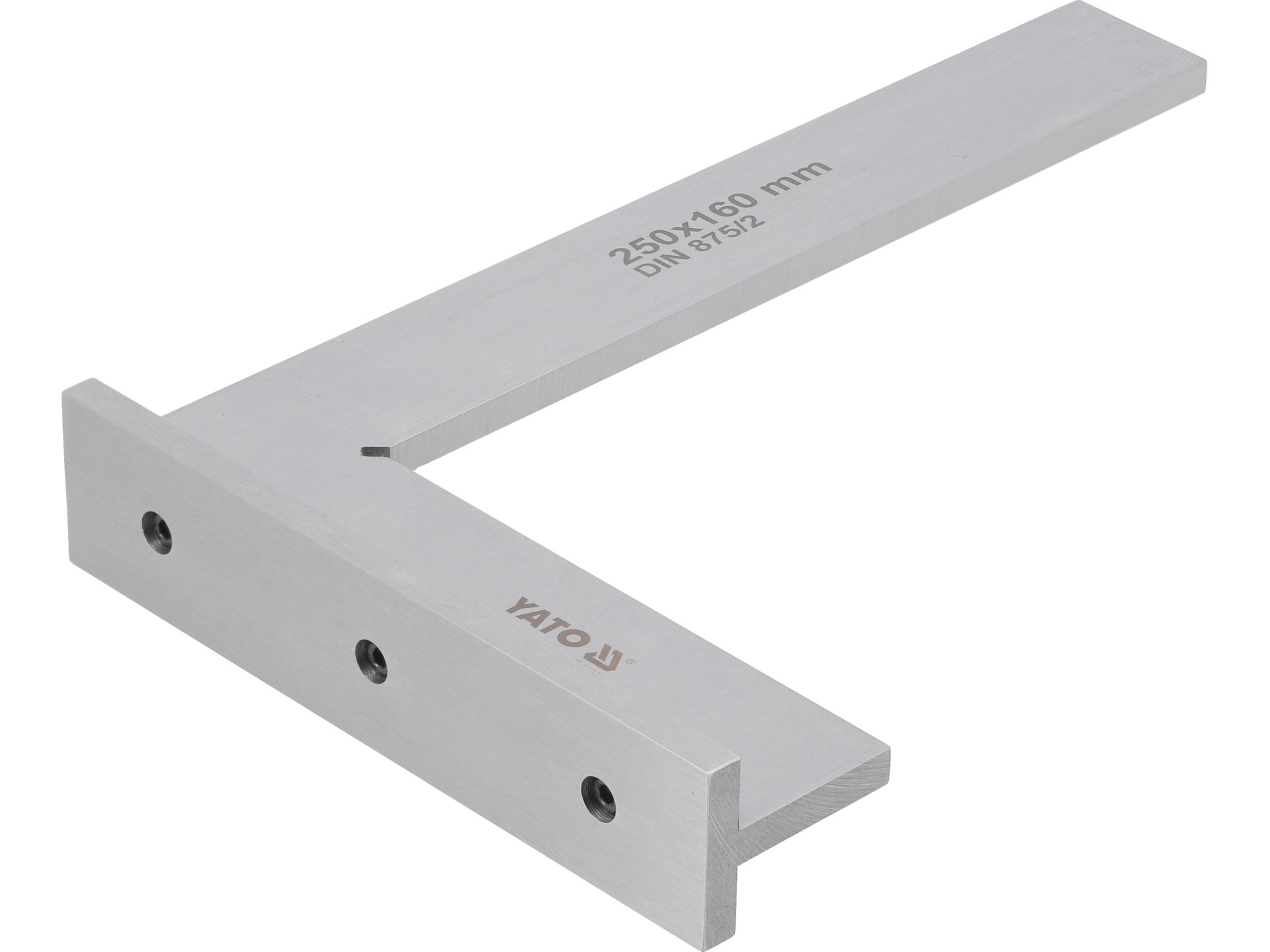

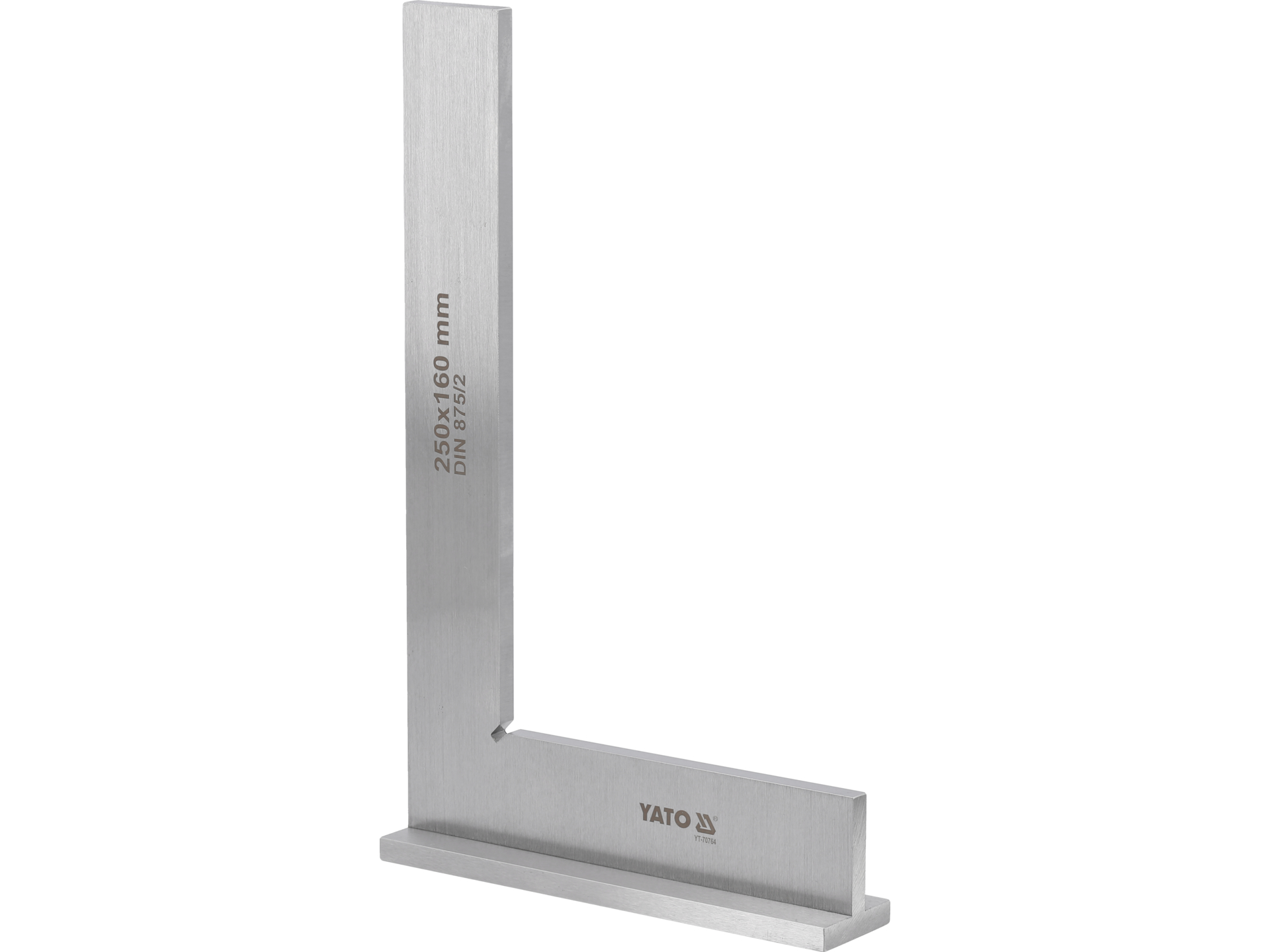

Kątownik ślusarski ze stopką 250x160 mm YATO YT-70764
Precyzyjne narzędzie pomiarowe do weryfikacji kątów prostych i trasowania w pracach ślusarskich, montażowych oraz kontrolnych. Wykonany ze stali węglowej C45 według normy DIN 875/II, zapewnia stabilność pomiaru dzięki wzmocnionej stopce połączonej dwiema śrubami.
Charakterystyka techniczna kątownika ślusarskiego
Norma DIN 875/II
Klasa dokładności II według normy DIN 875 określa dopuszczalne odchyłki prostopadłości i płaskości. Dla kątownika 250 mm norma ta gwarantuje maksymalną odchyłkę kąta prostego na poziomie 0,02-0,03 mm na całej długości ramienia, co wystarcza do większości zastosowań warsztatowych i montażowych.
Stal węglowa C45
Materiał C45 to stal konstrukcyjna o zawartości węgla 0,42-0,50%, charakteryzująca się odpornością na odkształcenia trwałe i wytrzymałością mechaniczną. Po obróbce cieplnej osiąga twardość 55-60 HRC, co zapobiega wgnieceniom krawędzi pomiarowych podczas intensywnego użytkowania.
Stopka wzmocniona dwoma śrubami
Konstrukcja z dwiema śrubami łączącymi stopkę z ramieniem eliminuje luz i skręcanie elementów pod obciążeniem. Zapewnia to powtarzalność pomiaru i stabilność podczas opierania narzędzia o krawędź obrabianego elementu, co ma kluczowe znaczenie przy sprawdzaniu prostopadłości ścian i krawędzi.
Powierzchnia szlifowana i polerowana
Obróbka szlifowaniem usuwa nierówności po obróbce skrawaniem, a polerowanie zmniejsza chropowatość powierzchni do Ra 0,4-0,8 μm. Gładkie krawędzie pomiarowe nie zarysowują materiału podczas trasowania i zapewniają dokładne przyleganie do sprawdzanej powierzchni.
Specyfikacja techniczna
| Model | YT-70764 |
| Producent | YATO |
| Długość dłuższego ramienia | 250 mm |
| Długość krótszego ramienia | 160 mm |
| Materiał | Stal węglowa C45 |
| Norma wykonania | DIN 875/II |
| Zakres mierzonego kąta | 90° |
| Wykończenie powierzchni | Szlifowana i polerowana |
| Typ połączenia stopki | Dwie śruby |
Zastosowanie kątownika ślusarskiego 250x160 mm
- Weryfikacja prostopadłości krawędzi blach, profili i elementów spawanych
- Trasowanie linii prostopadłych na powierzchniach metalowych przed cięciem lub wierceniem
- Kontrola kątów w konstrukcjach stalowych podczas montażu i spawania
- Sprawdzanie prostopadłości ścian i krawędzi w stolarce meblowej
- Ustawianie narzędzi skrawających prostopadle do powierzchni obrabianej
- Kontrola jakości w produkcji seryjnej elementów wymagających kąta 90°
- Wyznaczanie punktów odniesienia przy rozkroju materiałów płytowych
- Pomiary kontrolne w naprawach mechanicznych i konserwacji maszyn
Użytkowanie i konserwacja
Sprawdzanie dokładności kątownika
Regularnie weryfikuj prostopadłość kątownika, przykładając go do sprawdzonej płyty pomiarowej lub sprawdzianu kątowego. Przyłóż ramiona do powierzchni odniesienia i sprawdź, czy nie występuje luz świetlny między krawędzią kątownika a powierzchnią. Nawet niewielka szczelina wskazuje na odkształcenie wymagające rekalibracji lub wymiany narzędzia.
Ochrona krawędzi pomiarowych
Po użyciu oczyść powierzchnie kątownika z pyłu metalowego i zabezpiecz cienką warstwą oleju ochronnego, który zapobiega korozji. Przechowuj narzędzie w miejscu, gdzie nie będzie narażone na uderzenia – uszkodzenie krawędzi pomiarowej o 0,1 mm przekłada się na błąd pomiaru widoczny na długości 250 mm. Unikaj upuszczania kątownika na twarde podłoża.
Warunki pracy wpływające na dokładność
Temperatura robocza kątownika powinna być zbliżona do temperatury sprawdzanego elementu – różnica powyżej 5°C może powodować błędy pomiarowe przez rozszerzalność cieplną stali (11,5 μm/m/°C). Przed pomiarem elementów o innej temperaturze odczekaj kilka minut na wyrównanie termiczne. W warunkach warsztatowych zapewnia to powtarzalność wyników.
Dane kontaktowe producenta:
YATO, TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska, e-mail: info@yato.pl, telefon: +(48) 71 32 46 200Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.
