KLUCZ DYNAMOMETRYCZNY 1/4" 5-25NM
Dostępność:Chwilowo niedostępny — zapytaj o termin
Koszt wysyłki:od 13,99 zł
Numer katalogowy:YT-07670
Stan magazynowy:
Kod EAN:5906083109072
Waga:0,48 kg
Kupując ten produkt otrzymasz od nas 148 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Pytania i odpowiedzi (6)
- Opinie produktu (0)
Klucz dynamometryczny YATO 1/4" 5-25 Nm YT-07670
Precyzyjne narzędzie pomiarowe do kontrolowanego dokręcania połączeń gwintowych w zakresie momentu obrotowego 5-25 Nm. Klucz wyposażony w mechanizm zapadkowy 72-zębowy, głowicę szybkorozłączną 1/4" oraz indywidualne świadectwo kalibracji.
Charakterystyka techniczna klucza dynamometrycznego
Zakres momentu obrotowego 5-25 Nm
Dedykowany do dokręcania małych i średnich połączeń gwintowych. Zakres ten odpowiada typowym wymaganiom w serwisie rowerowym (mostki, sztyce), elektronice precyzyjnej oraz montażu delikatnych komponentów mechanicznych, gdzie przekroczenie momentu powoduje uszkodzenie gwintów lub obudów.
Tolerancja pomiarowa ±3% (CW) / ±5% (CCW)
Dokładność w kierunku dokręcania (CW - clockwise) wynosi ±3%, co przy maksymalnym momencie 25 Nm daje odchyłkę maksymalnie 0,75 Nm. W kierunku luzowania (CCW - counterclockwise) tolerancja wynosi ±5%. Parametry te spełniają wymagania normy ISO 6789 dla narzędzi klasy B.

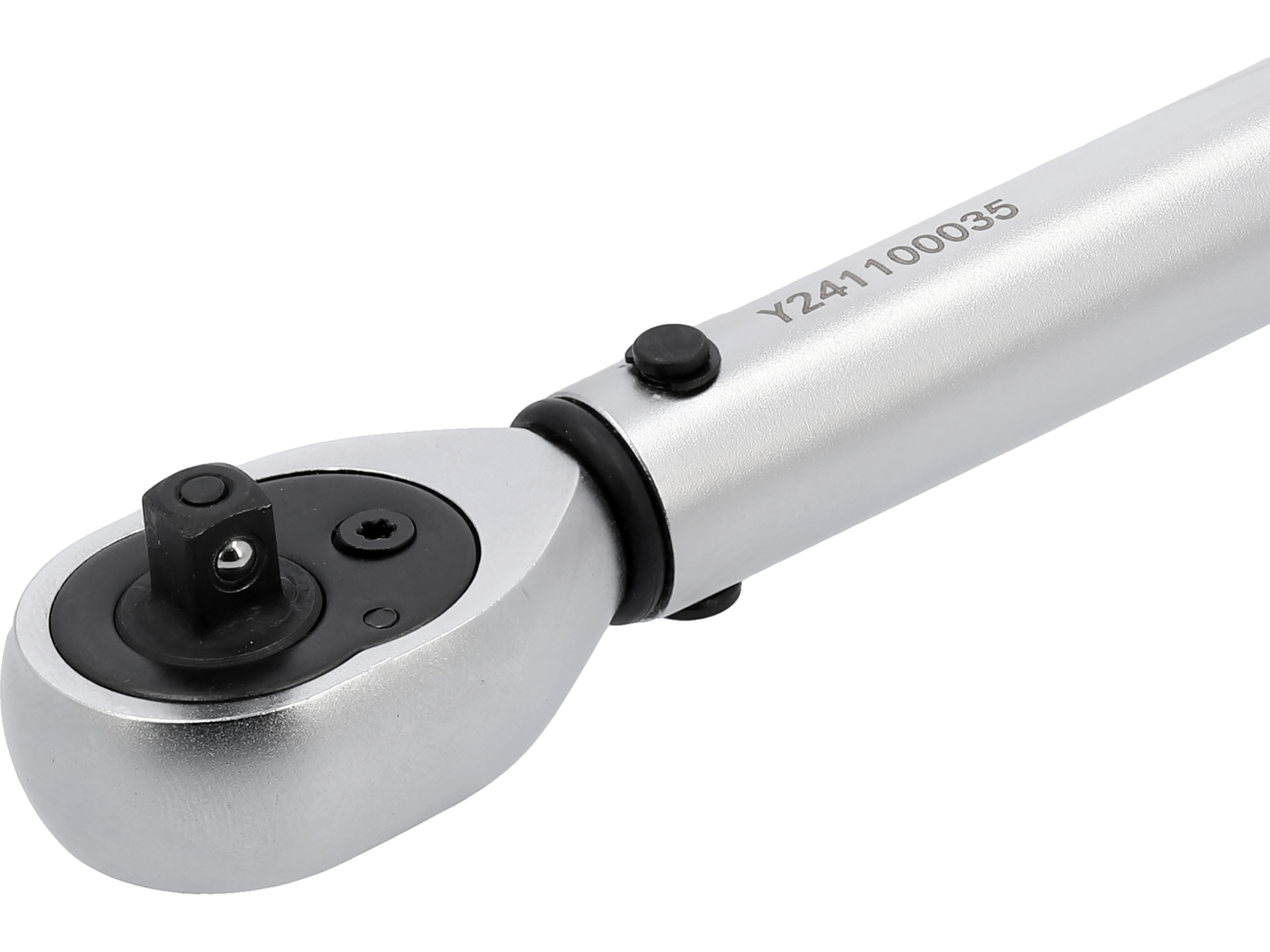

Mechanizm zapadkowy 72-zębowy
Głowica z 72 zębami wymaga skoku zaledwie 5 stopni (360°/72), co umożliwia pracę w ograniczonej przestrzeni, gdzie pełny obrót klucza jest niemożliwy. Konstrukcja zapadkowa pozwala na zmianę kierunku obrotów przełącznikiem bez zdejmowania klucza z gwintu.
Korpus ze stali stopowej, rękojeść z tlenku aluminium
Mechanizm pomiarowy i głowica wykonane ze stali stopowej zapewniają trwałość przy wielokrotnych cyklach obciążeń. Rękojeść z tlenku aluminium (anodyzowanego) łączy niską wagę z odpornością na korozję i ścieranie, zapewniając stabilny chwyt podczas pracy.
Specyfikacja techniczna
| Model | YT-07670 |
| Zakres momentu obrotowego | 5-25 Nm |
| Rozmiar uchwytu narzędziowego | 1/4" (6,3 mm) |
| Dokładność (CW) | ±3% |
| Dokładność (CCW) | ±5% |
| Liczba zębów głowicy | 72T |
| Długość klucza | 230-240 mm |
| Materiał głowicy i korpusu | Stal stopowa |
| Materiał rękojeści | Tlenek aluminium |
| Przełącznik kierunku obrotów | Tak |
| Świadectwo kalibracji | Tak (indywidualne) |
| Numer seryjny | Tak (każdy egzemplarz) |
Zastosowanie klucza dynamometrycznego 1/4"
- Serwis rowerowy: dokręcanie mostków kierownicy, sztyc podsiodłowych, zacisków hamulców, korb i pedałów według specyfikacji producenta
- Montaż komponentów motocyklowych: lusterka, dźwignie, elementy owiewek, osprzęt elektryczny wymagający momentu poniżej 25 Nm
- Elektronika i precyzyjne montaże: obudowy urządzeń, złącza, elementy mocujące płyty PCB w zastosowaniach przemysłowych
- Przemysł lotniczy i modelarstwo: montaż komponentów wymagających kontrolowanego momentu w zakresie niskich wartości
- Serwis AGD: dokręcanie elementów w urządzeniach gospodarstwa domowego z gwintami metrycznymi małych rozmiarów
- Mechanika precyzyjna: montaż przyrządów pomiarowych, optyki, instrumentów wymagających kontroli siły dokręcania
- Automotive: montaż czujników, elementów elektrycznych, komponentów plastikowych z gwintami metalowymi
- Ogólne prace warsztatowe: wszystkie zastosowania wymagające momentu obrotowego w zakresie 5-25 Nm z dokumentowaną dokładnością
Użytkowanie i konserwacja klucza dynamometrycznego
Zasady prawidłowego użytkowania
Klucz dynamometryczny należy trzymać prostopadle do osi śruby, przykładając siłę w odległości wskazanej przez producenta od centrum gniazda narzędziowego. Po osiągnięciu ustawionego momentu mechanizm sygnalizuje to charakterystycznym kliknięciem i wyczuwalnym zwolnieniem napięcia. Po zakończeniu pracy należy zawsze ustawić klucz na wartość minimalną (5 Nm), co odciąża sprężynę pomiarową i zapobiega jej trwałemu odkształceniu.
Kalibracja i weryfikacja dokładności
Każdy klucz posiada indywidualne świadectwo kalibracji z numerem seryjnym. Zalecana częstotliwość rekalibracji to 12 miesięcy przy intensywnym użytkowaniu lub 5000 cykli dokręcania. Kalibrację należy przeprowadzać w akredytowanym laboratorium zgodnie z normą ISO 6789. Przed każdym użyciem warto sprawdzić płynność regulacji momentu i działanie mechanizmu zapadkowego.
Kompatybilność z nasadkami i akcesoriami
Gniazdo 1/4" współpracuje ze standardowymi nasadkami sześciokątnymi, bitami i adapterami z chwytem kwadratowym 6,3 mm. Przy doborze nasadek należy uwzględnić maksymalny moment 25 Nm – nasadki udarowe nie są wymagane. Długie przedłużki mogą wpływać na dokładność pomiaru przez zmianę ramienia siły, dlatego zaleca się stosowanie krótkich adapterów lub bezpośrednie osadzanie nasadek.
Dane kontaktowe producenta:
YATO, TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska, e-mail: info@yato.pl, telefon: +(48) 71 32 46 200Do jakich zastosowań nadaje się ten klucz dynamometryczny?
Jaka jest dokładność pomiarowa tego klucza?
Co daje mechanizm zapadkowy z 72 zębami w porównaniu z mniejszą liczbą zębów?
Czy klucz nadaje się do standardowych nasadek i bitów ćwierćcalowych?
Z jakich materiałów wykonany jest klucz i jak przekłada się to na trwałość?
Jak należy dbać o klucz dynamometryczny, żeby zachował dokładność pomiarów?
