Narzynka drobnozwojna HSS M10 x 1,25 mm DIN 223 G38360 GEKO
Najważniejsze informacje
Dostępność:Dostępny od ręki
Czas wysyłki:natychmiast
Koszt wysyłki:od 13,99 zł
Numer katalogowy:G38360
Stan magazynowy:
Kod EAN:5901477187223
Waga:0,03 kg
Kupując ten produkt otrzymasz od nas 18 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Opinie produktu (0)

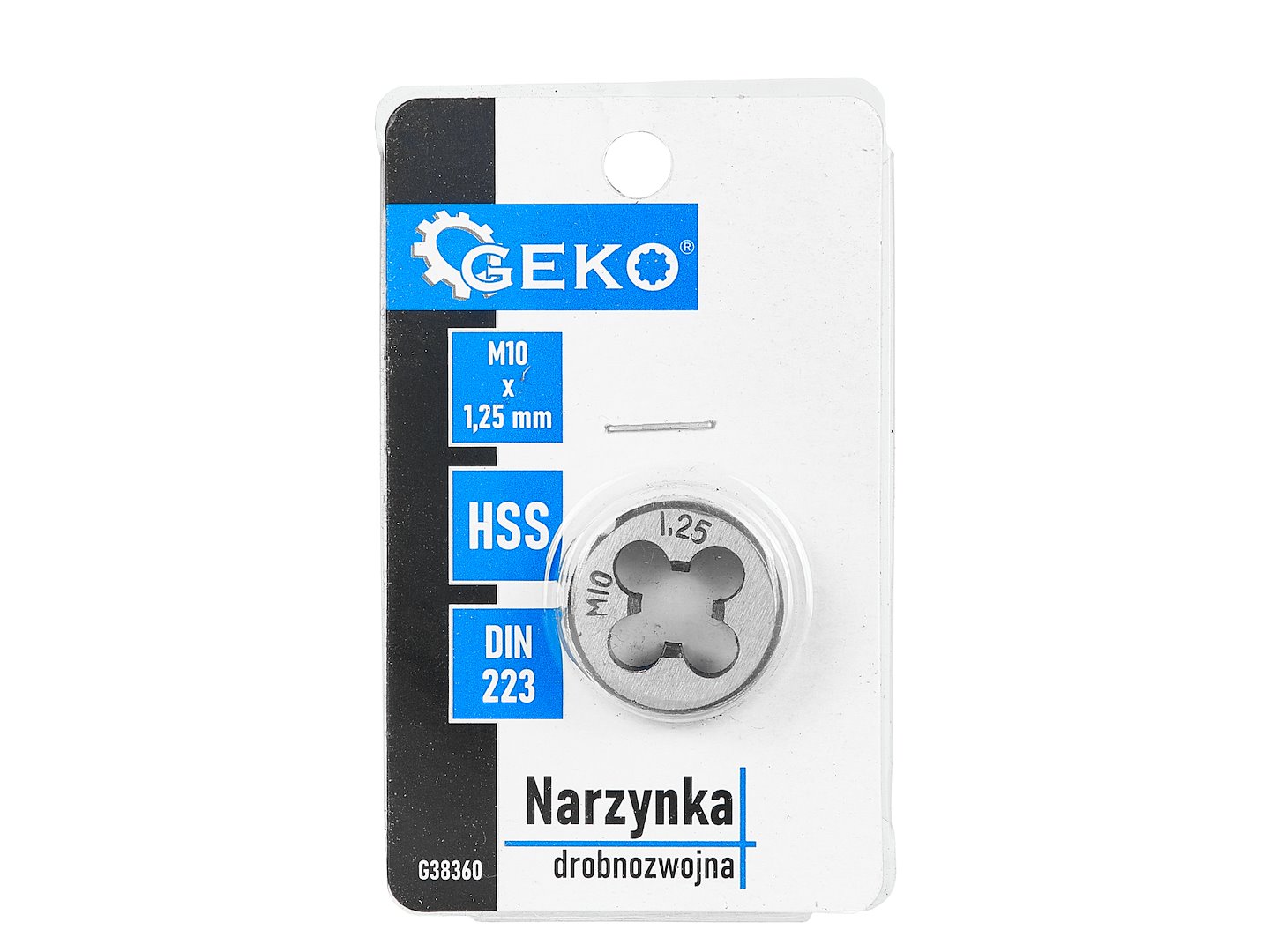

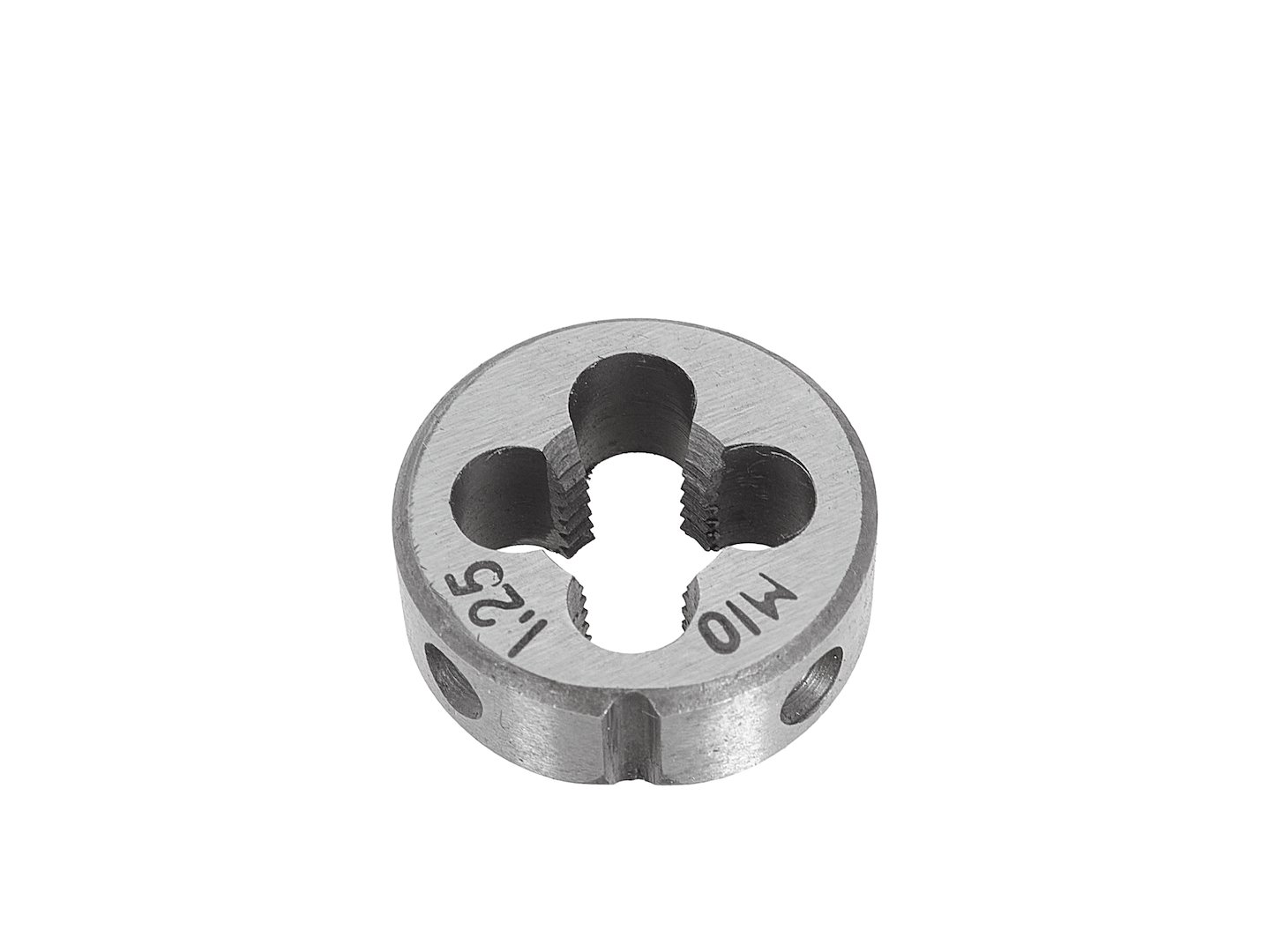

Narzynka drobnozwojna M10 x 1,25 mm HSS — G38360 GEKO
Narzynka przeznaczona do ręcznego nacinania i odnawiania gwintów zewnętrznych o drobnym skoku. Wykonana ze stali szybkotnącej HSS, spełnia wymagania normy DIN 223, co zapewnia powtarzalność profilu gwintu i kompatybilność z oprawkami standardowych narzynek ręcznych.
Charakterystyka narzędzia
Stal szybkotnąca HSS
HSS (High Speed Steel) to stop charakteryzujący się wysoką twardością i odpornością na ścieranie nawet przy podwyższonej temperaturze skrawania. Krawędzie tnące zachowują ostrość podczas pracy z różnymi gatunkami metali, co przekłada się na trwałość narzędzia przy intensywnym użytkowaniu.
Gwint drobnozwojny — skok 1,25 mm
Skok 1,25 mm (zamiast standardowego 1,5 mm dla M10) oznacza większą liczbę zwojów na jednostkę długości. Skutkuje to wyższą odpornością połączenia na drgania i obluzowanie, dokładniejszą regulacją oraz możliwością stosowania w cienkościennych elementach, gdzie standardowy gwint mógłby osłabić materiał.
Zgodność z normą DIN 223
Norma DIN 223 określa wymiary zewnętrzne narzynki — średnicę zewnętrzną, grubość i rozstaw otworów mocujących. Dzięki temu narzędzie pasuje do oprawek (pokręteł) narzynek zgodnych z tą normą, bez konieczności dobierania dedykowanego uchwytu.
Otwory wiórowe
Kanały wiórowe w korpusie narzynki odprowadzają urobek (wióry) poza strefę skrawania. Ogranicza to ryzyko zapychania narzędzia i zacierania gwintu, a jednocześnie umożliwia doprowadzenie cieczy chłodząco-smarującej do krawędzi tnących.
Gwint drobnozwojny a standardowy — kiedy stosować M10 x 1,25?
Gwint M10 w wersji standardowej ma skok 1,5 mm. Wersja drobnozwojna M10 x 1,25 mm stosowana jest tam, gdzie wymagana jest wyższa odporność na drgania (motoryzacja, maszyny), większa dokładność regulacji lub praca z cienkościennymi elementami. Przed nacinaniem gwintu należy upewnić się, że wymagany skok to 1,25 mm — narzędzia o różnym skoku nie są wymienne.
Specyfikacja techniczna
| Typ narzędzia | Narzynka drobnozwojna |
| Rozmiar gwintu | M10 x 1,25 mm |
| Rodzaj gwintu | Metryczny drobnozwojny |
| Materiał | Stal szybkotnąca HSS |
| Norma | DIN 223 |
| Zastosowanie | Nacinanie i regeneracja gwintów zewnętrznych |
| Sposób użycia | Ręczny (oprawka do narzynek) |
| Model | G38360 |
| Producent | GEKO |
Zastosowanie
Narzynka przeznaczona do nacinania nowych gwintów oraz odnawiania uszkodzonych lub zaśniedziałych gwintów zewnętrznych na elementach metalowych. Typowe zastosowania obejmują:
- Pręty stalowe i gwintowane trzpienie
- Śruby specjalistyczne wymagające gwintu drobnozwojnego
- Elementy układów zawieszenia i hamulcowego w motoryzacji
- Podzespoły silnikowe i skrzyni biegów
- Elementy instalacji hydraulicznych i pneumatycznych
- Części maszyn i urządzeń przemysłowych
- Regeneracja gwintów podczas prac remontowych i serwisowych
- Mechanika precyzyjna i produkcja małoseryjna
Użytkowanie i konserwacja
Przed nacinaniem gwintu należy sprawdzić, czy średnica pręta odpowiada wymaganej średnicy dla gwintu M10 — dla gwintu M10 x 1,25 właściwa średnica pręta wynosi ok. 9,85–9,97 mm. Nacinanie należy prowadzić z użyciem oleju skrawającego lub pasty gwintującej, co zmniejsza tarcie, obniża temperaturę i wydłuża żywotność narzędzia. Podczas pracy zaleca się wykonywanie krótkich ruchów obrotowych z cofaniem co pół obrotu w celu łamania i odprowadzania wiórów.
Po użyciu narzynkę należy oczyścić z wiórów i resztek smaru, a następnie przechowywać w suchym miejscu. Kontakt z wilgocią bez zabezpieczenia antykorozyjnego może prowadzić do korozji krawędzi tnących i pogorszenia jakości nacinania.
