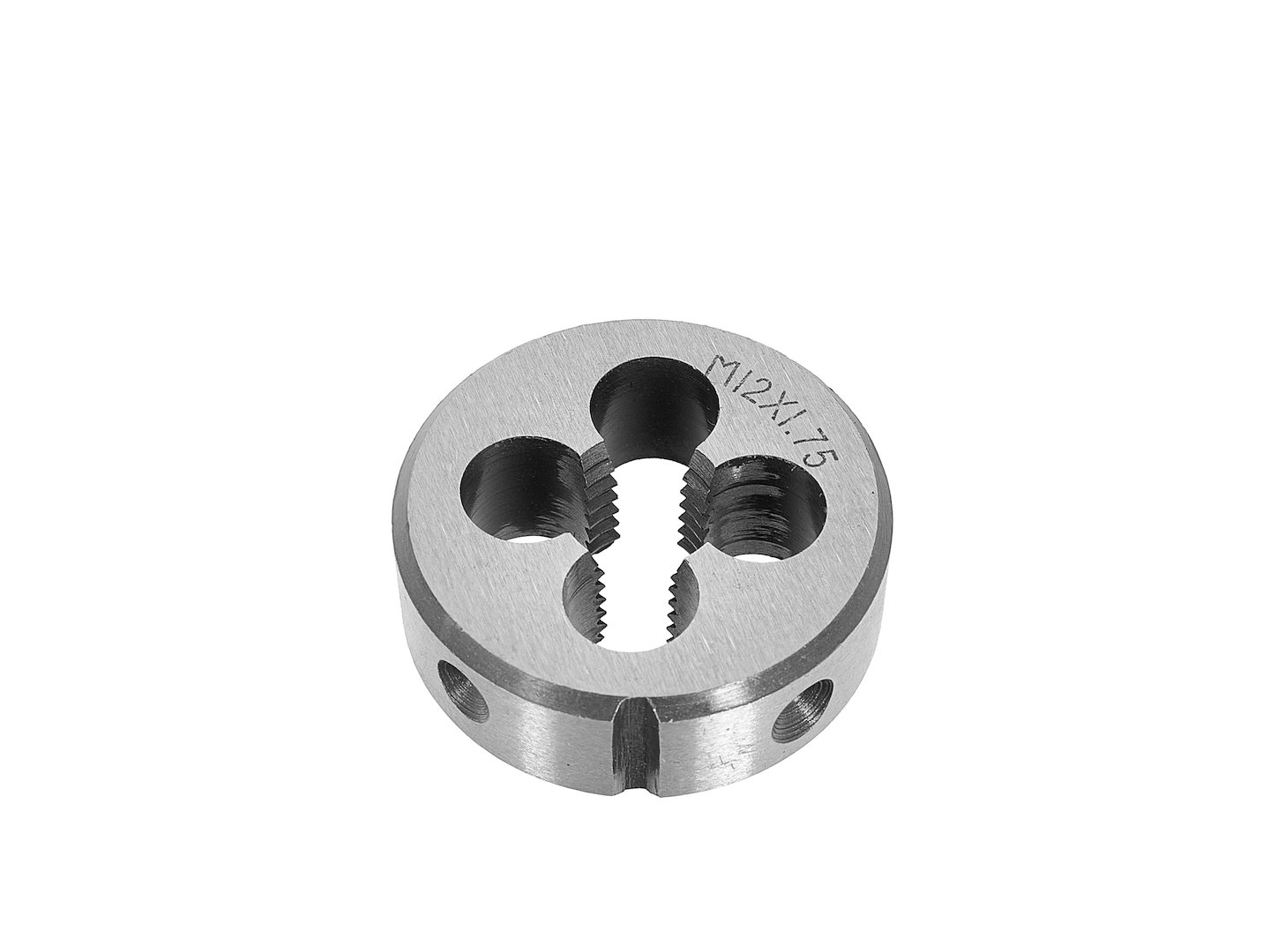

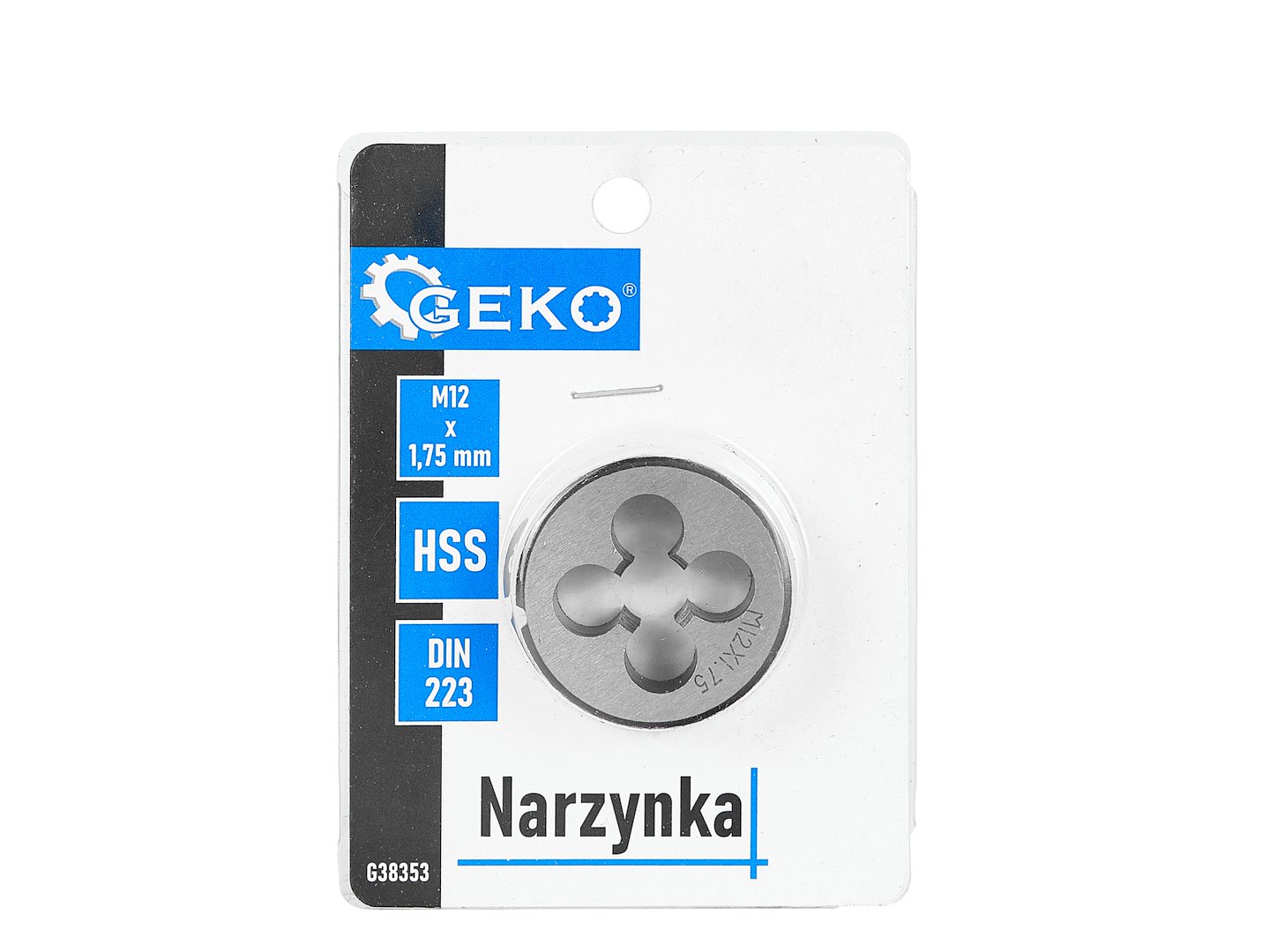

Narzynka HSS M12 x 1,75 mm DIN 223 – G38353 GEKO
Narzynka okrągła przeznaczona do ręcznego nacinania i regeneracji gwintów zewnętrznych metrycznych M12 o skoku 1,75 mm. Wykonana ze stali szybkotnącej HSS, spełnia wymagania normy DIN 223, co zapewnia powtarzalność profilu gwintu i kompatybilność ze standardowymi oprawkami do narzynek.
Charakterystyka narzędzia
Stal szybkotnąca HSS
HSS (High Speed Steel) to stop o wysokiej zawartości wolframu i molibdenu, charakteryzujący się twardością rzędu 62–65 HRC. Zachowuje właściwości skrawające w podwyższonej temperaturze, co ma znaczenie przy gwintowaniu twardszych gatunków stali konstrukcyjnej bez konieczności przerw chłodzących.
Zgodność z normą DIN 223
Norma DIN 223 określa wymiary zewnętrzne narzynki okrągłej, rozmieszczenie otworów ustalających oraz tolerancje profilu gwintu. Dzięki temu narzędzie pasuje do wszystkich standardowych pokręteł i oprawek do narzynek o odpowiedniej średnicy, bez konieczności dopasowywania.
Otwory wiórowe
Kanały wiórowe rozmieszczone na obwodzie narzynki odprowadzają wióry z obszaru skrawania podczas pracy. Ogranicza to ryzyko zablokowania narzędzia i pogorszenia jakości gwintu w wyniku zakleszczenia materiału między ostrzami.
Gwint metryczny M12 x 1,75 mm
Skok 1,75 mm to standardowy (gruby) skok dla gwintu M12 według normy ISO 261. Jest to najczęściej stosowany wariant w połączeniach śrubowych ogólnego zastosowania — śruby M12 z tym skokiem są powszechnie dostępne, co ułatwia dobór łączników do wykonanego gwintu.
Specyfikacja techniczna
| Model | G38353 |
| Producent | GEKO |
| Typ narzędzia | Narzynka okrągła do gwintów zewnętrznych |
| Rozmiar gwintu | M12 |
| Skok gwintu | 1,75 mm |
| Rodzaj gwintu | Metryczny (ISO) |
| Materiał | Stal szybkotnąca HSS |
| Norma | DIN 223 |
| Zastosowanie | Ręczne nacinanie i regeneracja gwintów zewnętrznych |
Zastosowanie
Narzynka przeznaczona jest do ręcznej obróbki gwintowej z użyciem standardowego pokrętła do narzynek. Typowe zastosowania obejmują:
- Nacinanie gwintu zewnętrznego na prętach stalowych i gwintownikach
- Regeneracja uszkodzonych lub skorodowanych gwintów na śrubach i trzpieniach
- Wykonywanie gwintów na elementach konstrukcji stalowych
- Obróbka gwintowa części maszyn i urządzeń przemysłowych
- Prace ślusarskie i remontowe w warsztacie mechanicznym
- Naprawa gwintów w elementach pojazdów i maszyn roboczych
- Produkcja jednostkowa i seryjna elementów gwintowanych
Użytkowanie i konserwacja
Dobór średnicy pręta
Przed nacinaniem gwintu M12 x 1,75 mm należy przygotować pręt o średnicy nominalnej 12 mm z tolerancją h8 lub h9. Zbyt duża średnica pręta zwiększa opory skrawania i może prowadzić do pęknięcia narzynki, zbyt mała skutkuje gwintem o niepełnym profilu.
Smarowanie podczas pracy
Przy gwintowaniu stali konstrukcyjnej zaleca się stosowanie oleju do gwintowania lub pasty gwintowniczej. Smarowanie zmniejsza tarcie, obniża temperaturę w strefie skrawania i wydłuża żywotność ostrzy HSS. Przy obróbce żeliwa smarowanie nie jest wymagane.
Technika pracy
Nacinanie gwintu prowadzi się ruchem naprzemiennym: po każdym obrocie do przodu o ok. 180° należy cofnąć narzędzie o ok. 90°, aby złamać i odprowadzić wióry. Narzynkę należy prowadzić prostopadle do osi pręta przez cały czas pracy.
Przechowywanie
Po użyciu narzynkę należy oczyścić z wiórów i resztek smaru, a następnie przechowywać w suchym miejscu. Kontakt z wilgocią przyspiesza korozję ostrzy i skraca żywotność narzędzia.
