SPOIWO LUTOWNICZE Sn60Pb40 2,5/500 76824 NO_NAME
Dostępność:Chwilowo niedostępny — zapytaj o termin
Koszt wysyłki:od 13,99 zł
Numer katalogowy:76824
Stan magazynowy:
Kod EAN:5906083768248
Stan produktu:Nowy, oryginalnie zapakowany
Gwarancja:24 miesiące konsumenckiej ochrony
Waga:0,53 kg
Kupując ten produkt otrzymasz od nas 84 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Pytania i odpowiedzi (6)
- Opinie produktu (0)

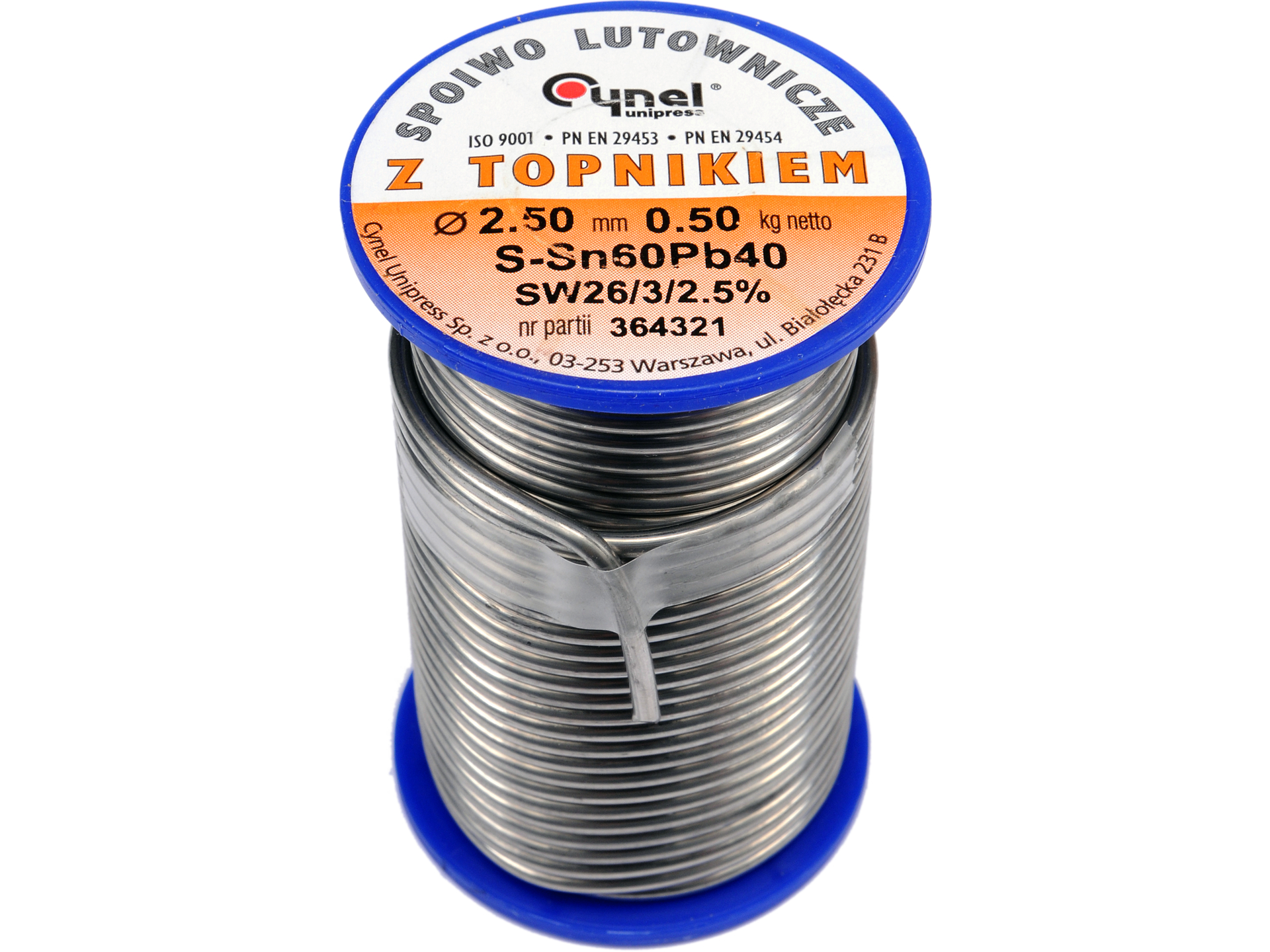

Spoiwo lutownicze Sn60Pb40 drut 2,5 mm / 500 g
Drut lutowniczy z rdzeniem topnikowym SW26 do lutowania miękkiego w elektronice i elektrotechnice. Stop cyny i ołowiu w proporcji 60/40 z halogenowym aktywatorem zapewniającym płynność lutu i brak korozji po lutowaniu.
Charakterystyka spoiwa lutowniczego Sn60Pb40
Stop Sn60Pb40 z topnikiem SW26
Zawartość cyny 59,5–60,5% zapewnia eutektyczne właściwości stopu — szybkie przejście ze stanu ciekłego w stały bez fazy plastycznej. Topnik na bazie kalafonii z aktywatorem halogenowym zwiększa zwilżalność i płynność lutu, ułatwiając rozprowadzenie po lutowanych powierzchniach.
Technologia produkcji bez tlenków
Spoiwo wytapiane z pierwotnych surowców w ciągłym procesie odlewania bez dostępu powietrza, następnie wyciskane. Eliminuje to występowanie tlenków w strukturze drutu, co przekłada się na czystość lutowiny i brak zanieczyszczeń w złączu.
Średnica 2,5 mm do prac montażowych
Grubość drutu 2,5 mm umożliwia precyzyjną kontrolę ilości dostarczanego lutu przy lutowaniu podzespołów elektronicznych i elektrotechnicznych. Optymalna do lutowania przewodów, konektorów i elementów THT na płytkach drukowanych.
Brak korozji po lutowaniu
Aktywator halogenowy zostaje związany w strukturze kalafonii po zakończeniu procesu lutowania, co uniemożliwia bezpośredni kontakt z lutem i eliminuje ryzyko korozji elektrochemicznej w miejscu złącza.
Specyfikacja techniczna
| Model | 76824 |
| Skład chemiczny stopu | Sn60Pb40 (cyna 59,5–60,5%, ołów 39,5–40,5%) |
| Typ topnika | SW26 (kalafonia + aktywator halogenowy) |
| Średnica drutu | 2,5 mm |
| Waga szpuli | 500 g |
| Temperatura topnienia | 183–190°C |
| Norma produkcji | PN EN 29453:2000 |
| Kod EAN | 5906083768248 |
| Waga brutto | 0,525 kg |
Zastosowanie spoiwa lutowniczego
- Lutowanie elementów elektronicznych THT na płytkach drukowanych
- Montaż przewodów i kabli w instalacjach elektrotechnicznych
- Lutowanie konektorów, złączy i pinów w urządzeniach elektronicznych
- Naprawa i serwis sprzętu elektronicznego i elektrycznego
- Produkcja seryjnych podzespołów elektronicznych w przemyśle
- Lutowanie elementów radiowych i telekomunikacyjnych
- Montaż komponentów w automatyce przemysłowej
- Prace warsztatowe wymagające precyzyjnego dozowania lutu
Proces lutowania i parametry pracy
Temperatura lutowania
Zalecana temperatura grotu lutownicy: 300–350°C. Stop Sn60Pb40 topi się w przedziale 183–190°C, jednak wyższa temperatura grotu zapewnia szybki transfer ciepła i skraca czas lutowania, co minimalizuje narażenie termiczne komponentów.
Topnik SW26 i czyszczenie po lutowaniu
Topnik na bazie kalafonii z aktywatorem halogenowym pozostawia po lutowaniu resztki żywiczne. W większości zastosowań elektronicznych nie wymagają usunięcia, ponieważ aktywator jest związany i nie powoduje korozji. W przypadku wymagań dotyczących czystości estetycznej można usunąć resztki topnika alkoholem izopropylowym lub specjalistycznymi rozpuszczalnikami flux.
Przechowywanie spoiwa
Drut lutowniczy należy przechowywać w suchym pomieszczeniu, zabezpieczony przed wilgocią i bezpośrednim kontaktem z powietrzem. Wilgoć może wpływać na aktywność topnika i powodować utlenianie powierzchni drutu, co pogarsza zwilżalność podczas lutowania.
Stop Sn60Pb40 — właściwości i zastosowania
Stop cyny i ołowiu w proporcji 60/40 jest jednym z najpopularniejszych spoiw lutowniczych w elektronice. Zawartość 60% cyny zapewnia właściwości zbliżone do stopu eutektycznego (Sn63Pb37), w którym przejście ze stanu ciekłego do stałego odbywa się w jednej temperaturze bez fazy plastycznej. W stopie Sn60Pb40 zakres temperatury krzepnięcia jest nieco szerszy (183–190°C), co daje krótki czas plastyczności, ale nadal zapewnia szybkie i stabilne krzepnięcie lutowiny.
Stop Sn60Pb40 charakteryzuje się niższym kosztem w porównaniu do stopu eutektycznego Sn63Pb37, przy zachowaniu porównywalnych właściwości lutowniczych. Zawartość ołowiu poprawia zwilżalność i rozpływność lutu, ułatwiając tworzenie trwałych połączeń lutowniczych. Lutowiny wykonane tym stopem wykazują dobrą przewodność elektryczną i wytrzymałość mechaniczną, co jest wystarczające dla większości standardowych zastosowań w elektronice użytkowej i przemysłowej.
Należy pamiętać, że stop zawiera ołów, co ogranicza jego stosowanie w produktach podlegających dyrektywie RoHS (Restriction of Hazardous Substances). Spoiwo Sn60Pb40 jest przeznaczone do produkcji urządzeń niekomercyjnych, napraw sprzętu elektronicznego sprzed 2006 roku oraz zastosowań przemysłowych i militarnych, gdzie stosowanie ołowiu jest dopuszczalne.
Dane kontaktowe producenta:
Toya, TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska, e-mail: info@yato.pl, telefon: +(48) 71 32 46 200Jakie są główne zastosowania spoiwa lutowniczego Sn60Pb40 2,5/500 76824 NO_NAME?
