ZESTAW NOŻY TOKARSKICH 28EL. KD1072 KRAFT&DELE
Dostępność:Chwilowo niedostępny — zapytaj o termin
Koszt wysyłki:od 13,99 zł
Numer katalogowy:KD1072
Stan magazynowy:
Kod EAN:5903957017143
Waga:3,06 kg
Kupując ten produkt otrzymasz od nas 326 punktów które będziesz mógł wykorzystać na zakupy w naszym sklepie. Dotyczy to tylko Klientów zarejestrowanych w naszym sklepie.
- Opis produktu
- Pytania i odpowiedzi (7)
- Opinie produktu (0)
Zestaw noży tokarskich składanych 20x20 mm — 28 elementów KD1072

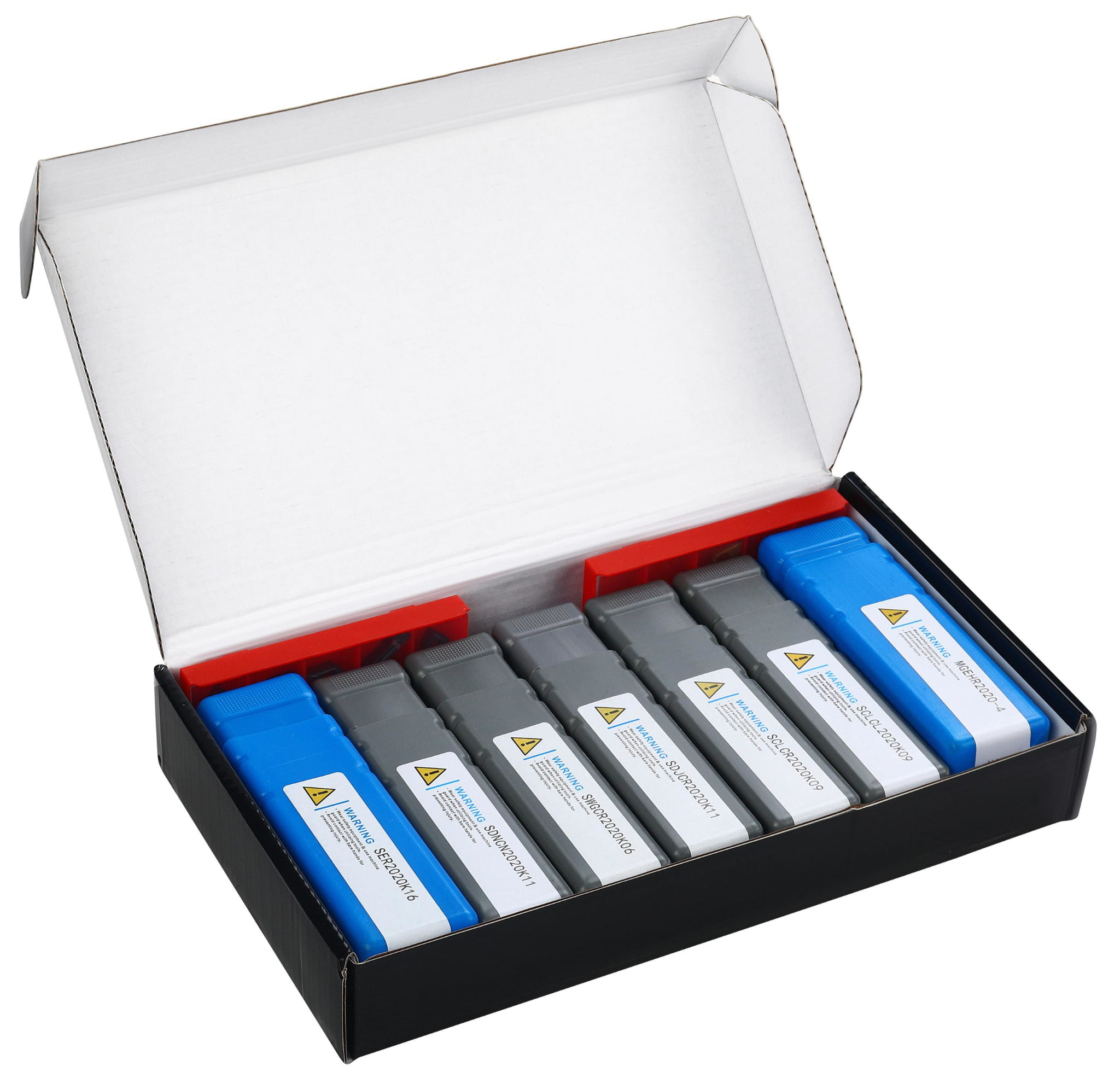

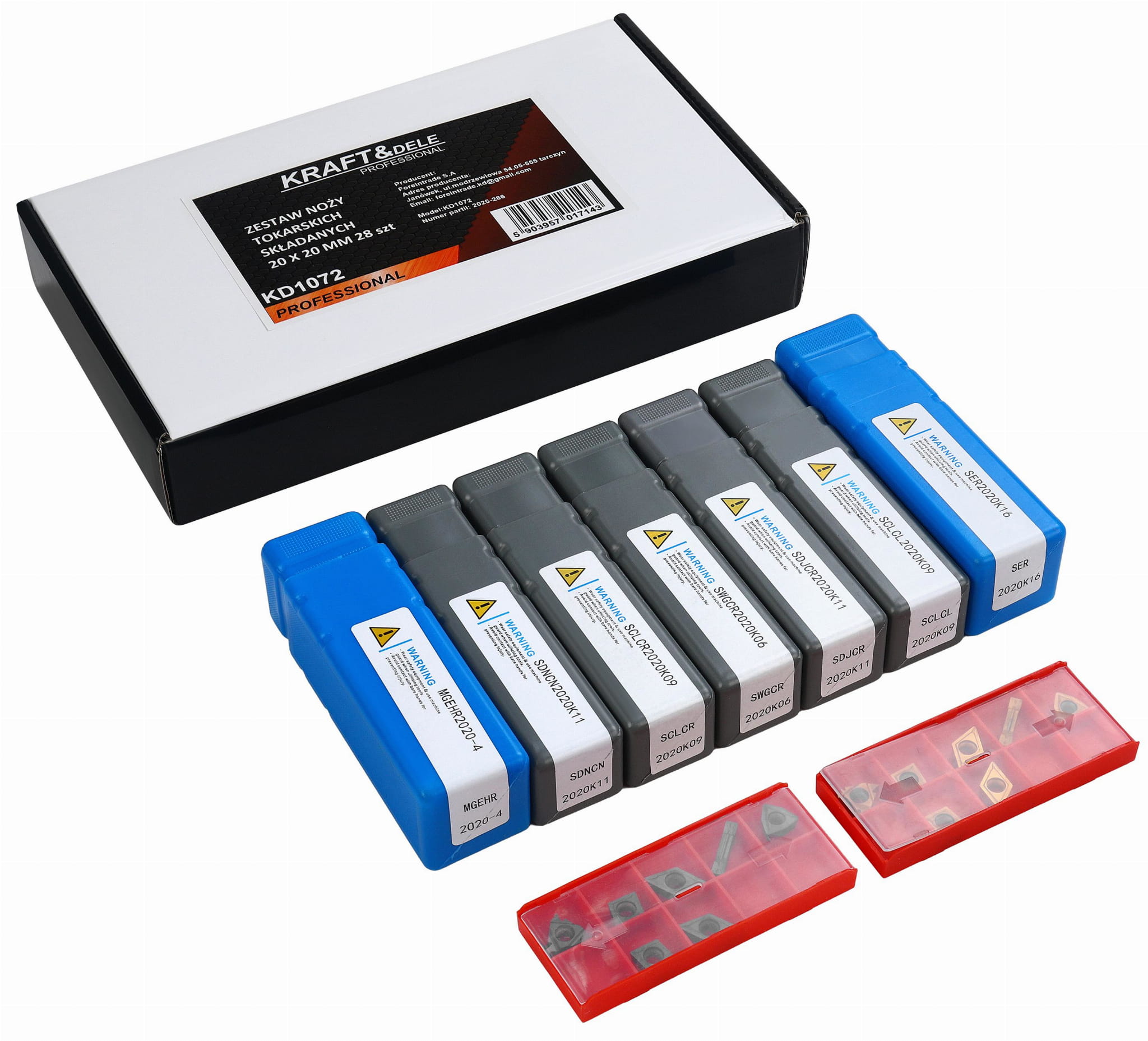

KD1072 to kompletny zestaw narzędzi do toczenia metali na tokarkach konwencjonalnych i CNC. W skład zestawu wchodzi 7 noży składanych w rozmiarze 20x20 mm, 14 wymiennych ostrzy z węglika spiekanego oraz 7 kluczy montażowych. Zestaw obejmuje 7 różnych typów noży, co pozwala na realizację podstawowych operacji tokarskich bez konieczności dokupowania dodatkowych narzędzi.
Charakterystyka zestawu
Przekrój trzonka 20x20 mm
Standardowy przekrój kwadratowy 20x20 mm pasuje do imadeł narzędziowych tokarek o odpowiednim rozstawie prowadnic. Przed zakupem należy zweryfikować maksymalny przekrój noża dopuszczany przez imadło tokarki — najczęściej podawany w instrukcji obsługi maszyny.
Twardość pręta ok. 45 HRC
Twardość w skali Rockwella na poziomie 45 HRC zapewnia odporność trzonka na odkształcenia podczas pracy pod obciążeniem. Właściwa sztywność narzędzia przekłada się bezpośrednio na powtarzalność wymiaru i chropowatość powierzchni toczonego elementu.
Wymienne ostrza z węglika spiekanego
System składany (indexable) eliminuje konieczność ostrzenia narzędzi. Po stępieniu krawędzi skrawającej ostrze obraca się na kolejną krawędź lub wymienia na nowe — bez konieczności regulacji wysięgu noża, jeśli stosowane są płytki tego samego typu i wymiaru.
7 typów noży w jednym zestawie
Zestaw zawiera noże do toczenia wzdłużnego, poprzecznego, profilowania rowków i gwintowania zewnętrznego, co pozwala na realizację różnorodnych operacji bez wymiany całego oprzyrządowania. Klucze montażowe dołączone do zestawu są dedykowane do śrub mocujących płytki w poszczególnych typach oprawek.
Specyfikacja techniczna
| Model | KD1072 |
| Liczba elementów w zestawie | 28 sztuk |
| Wymiary noży (przekrój) | 20 x 20 mm |
| Długość noży | 150 mm |
| Twardość pręta | ok. 45 HRC |
| Typy noży | SCLCL, SDNCN, SWGCR, SDJCR, SCLCR, MGEHR, SER |
| Liczba noży tokarskich | 7 sztuk |
| Liczba ostrzy wymiennych | 14 sztuk |
| Liczba kluczy montażowych | 7 sztuk |
| Gwarancja | 12 miesięcy |
Skład zestawu
| Oznaczenie noża | Typ / przeznaczenie | Ilość |
|---|---|---|

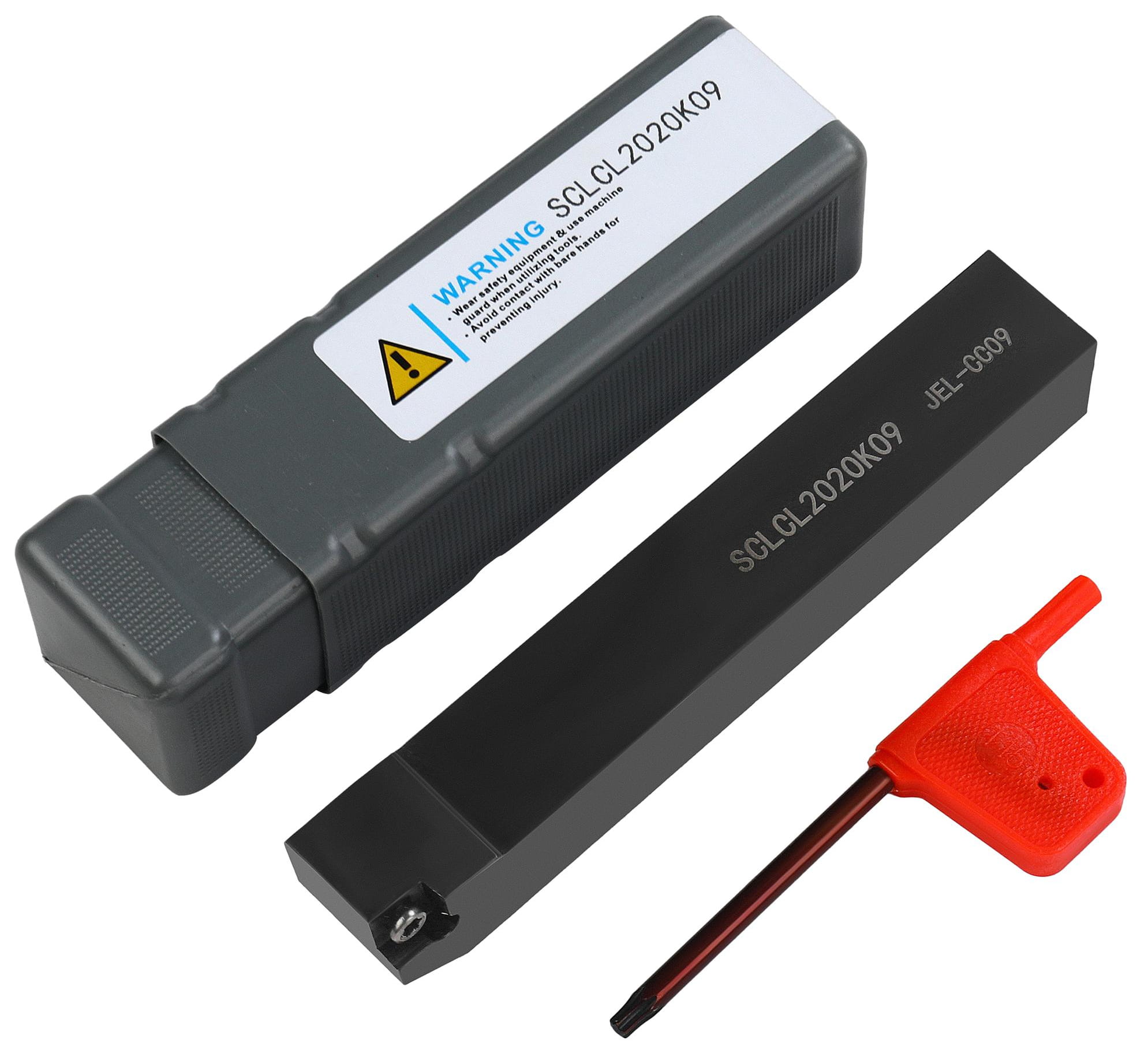

| SCLCL2020K09 | Nóż lewy do toczenia wzdłużnego i kopiowego (płytka CCMT09) | 1 szt. |

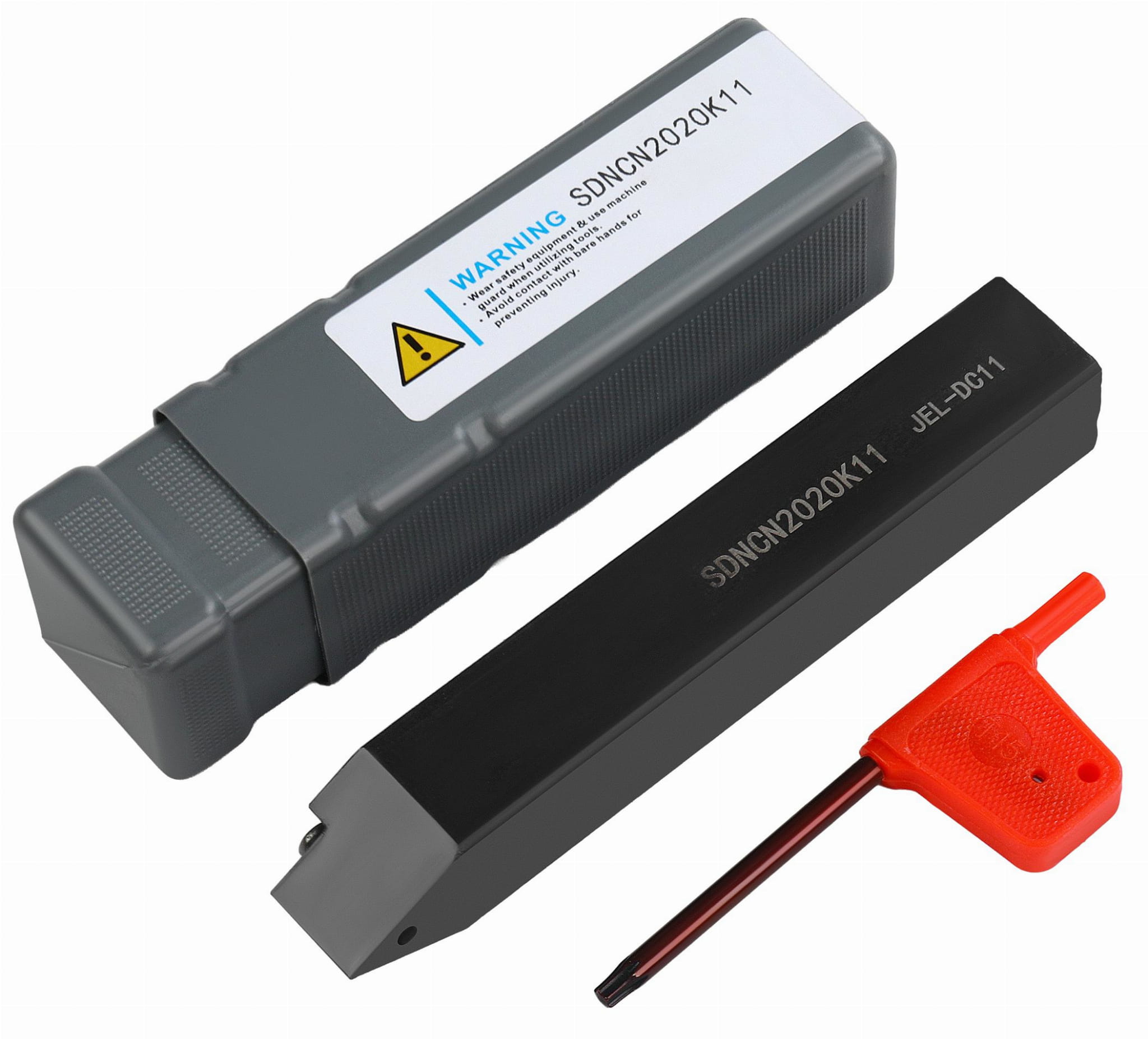

| SDNCN2020K11 | Nóż neutralny do toczenia wzdłużnego (płytka DNMG11) | 1 szt. |

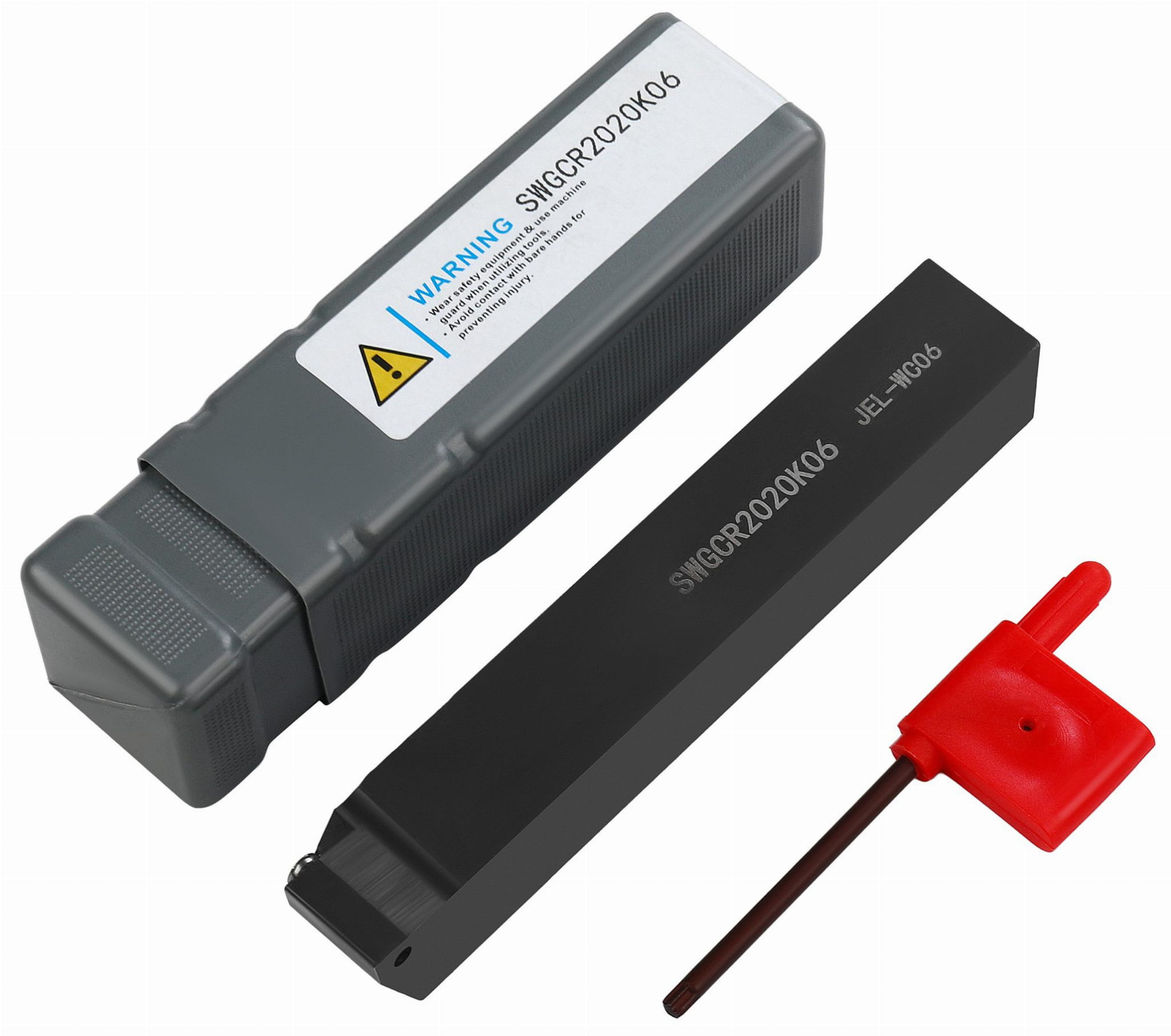

| SWGCR2020K06 | Nóż do rowkowania zewnętrznego (płytka WC06) | 1 szt. |

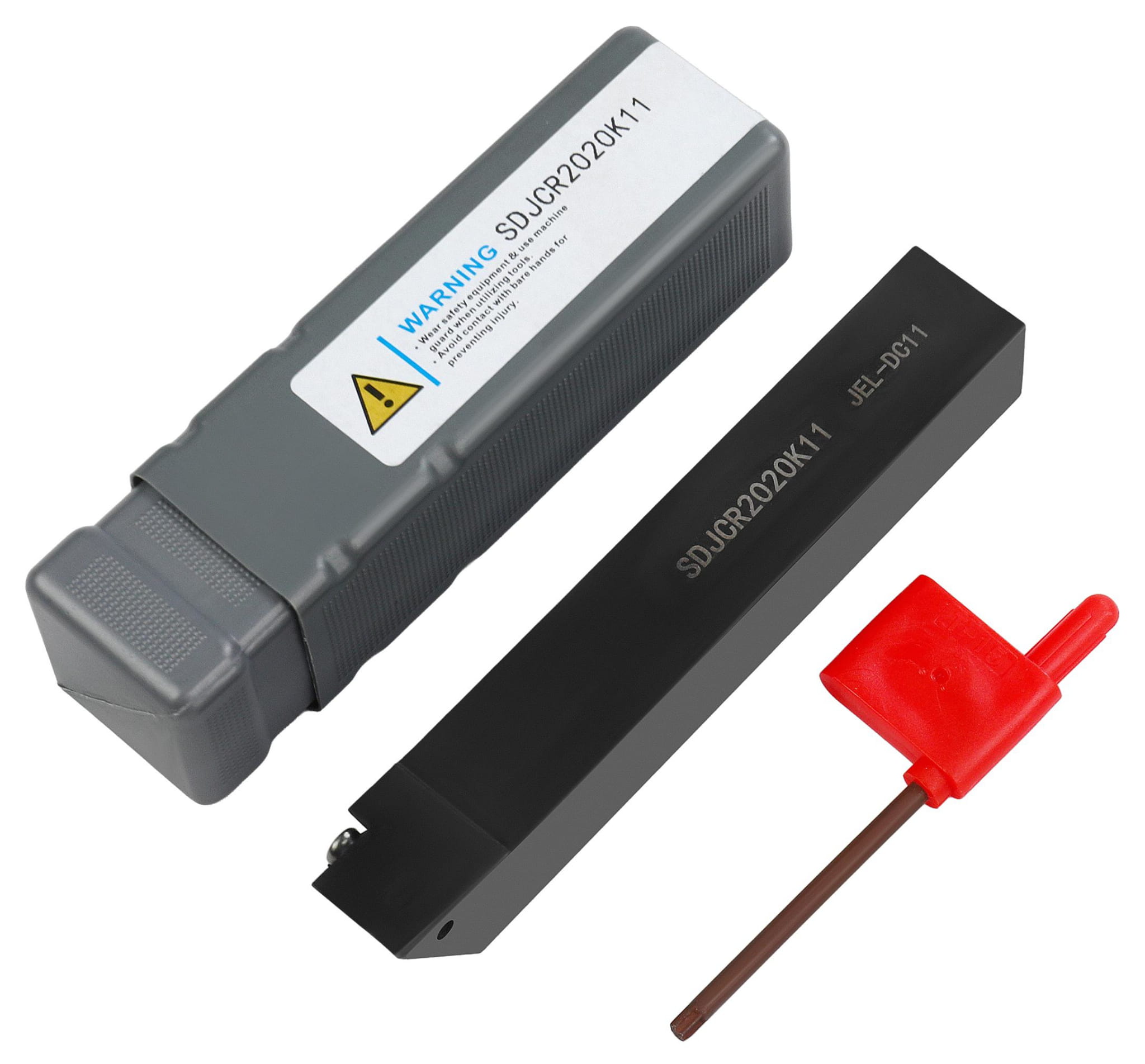

| SDJCR2020K11 | Nóż prawy do toczenia wzdłużnego i poprzecznego (płytka DCMT11) | 1 szt. |

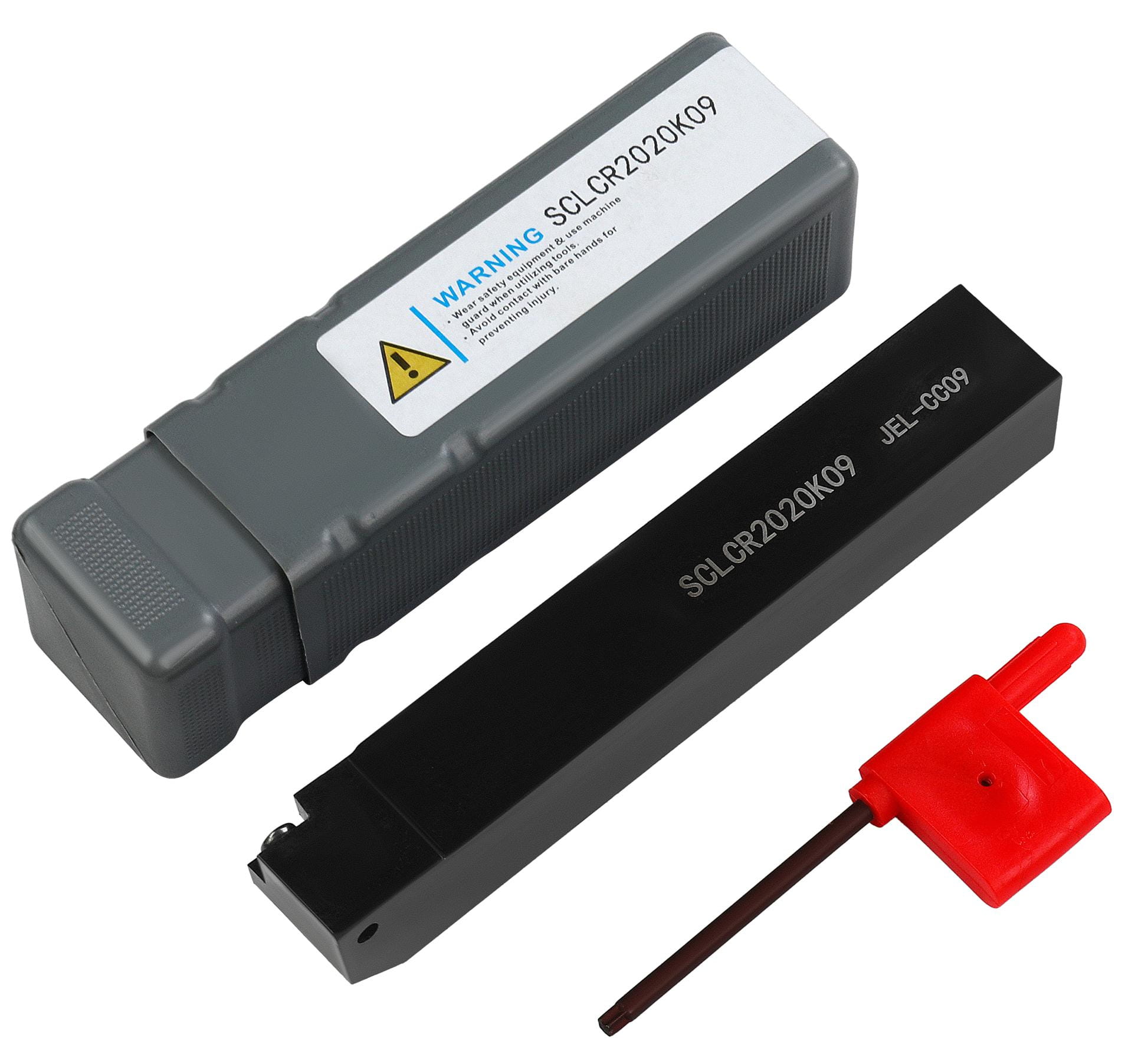

| SCLCR2020K09 | Nóż prawy do toczenia wzdłużnego i kopiowego (płytka CCMT09) | 1 szt. |

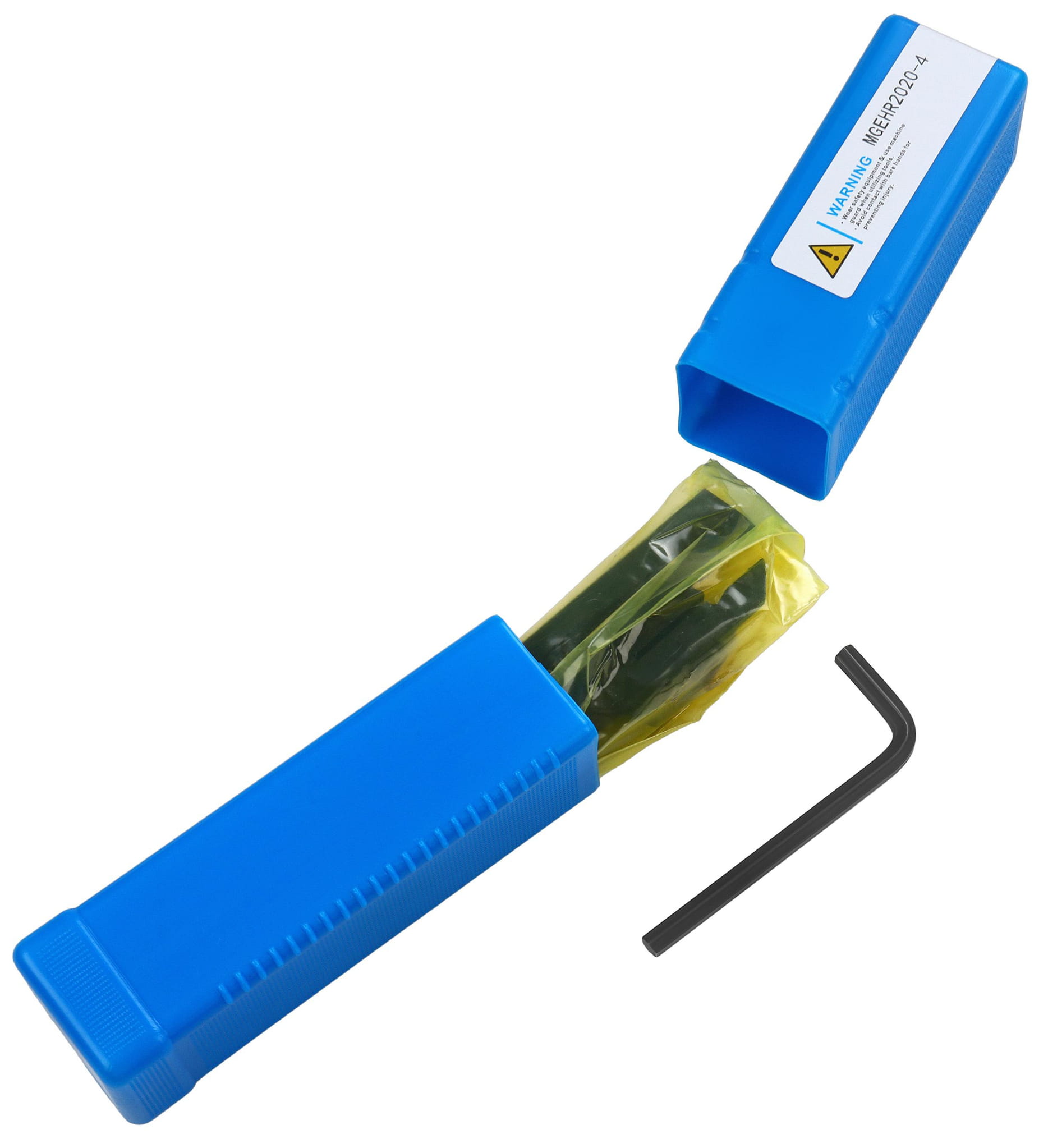

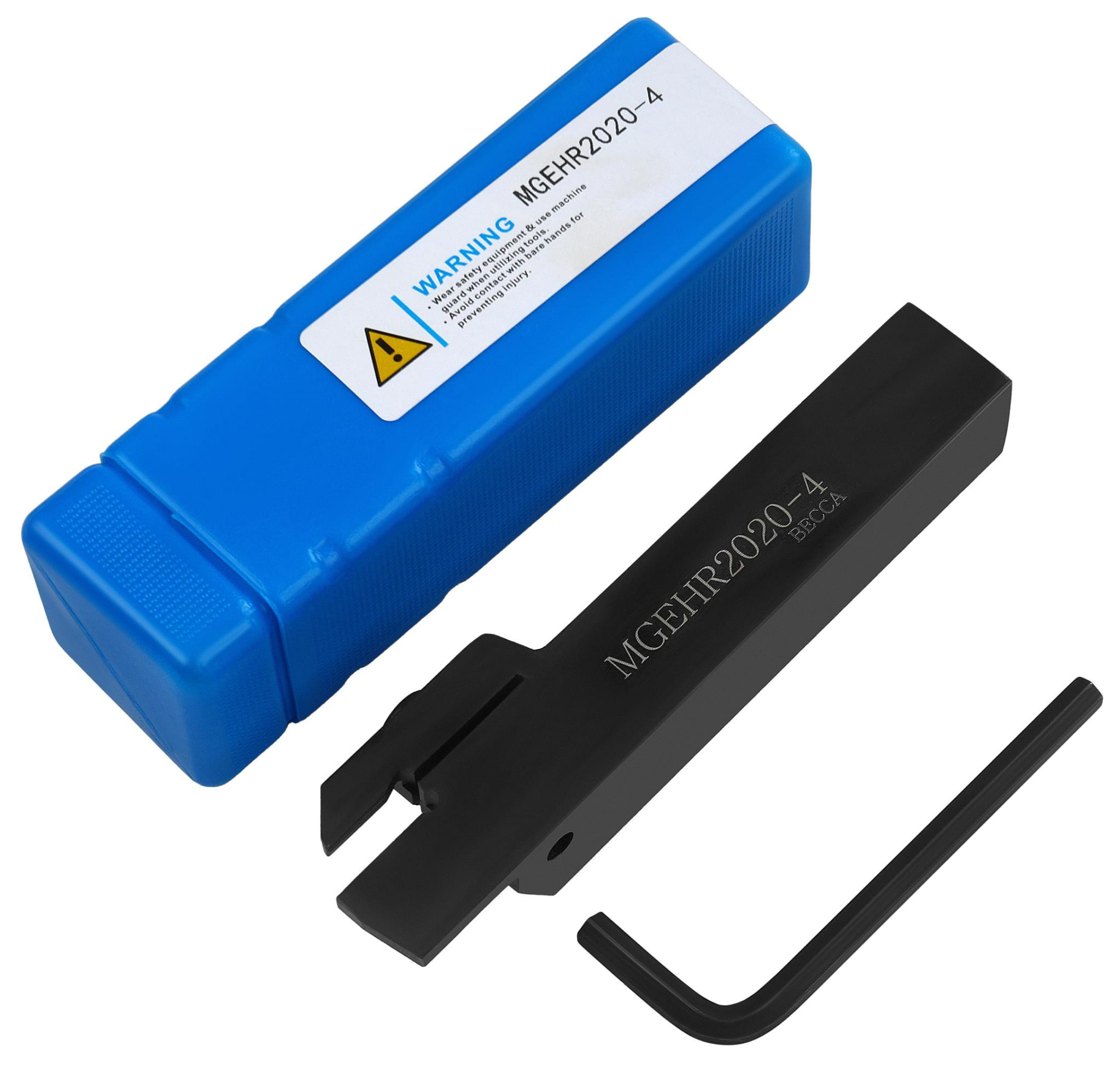

| MGEHR2020-4 | Nóż do rowkowania i odcinania, szerokość 4 mm (płytka MGGN) | 1 szt. |

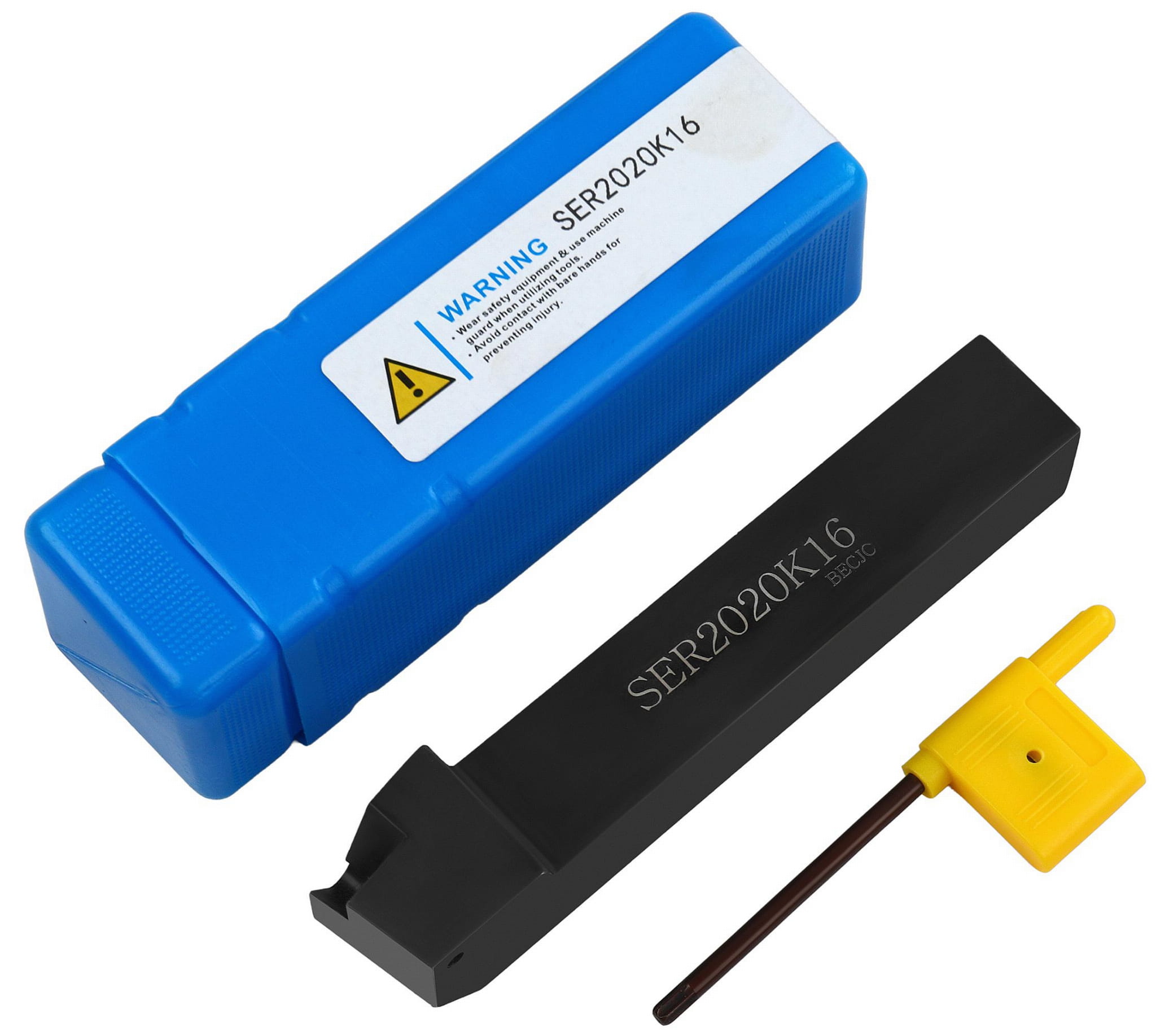

| SER2020K16 | Nóż do gwintowania zewnętrznego (płytka ER16) | 1 szt. |

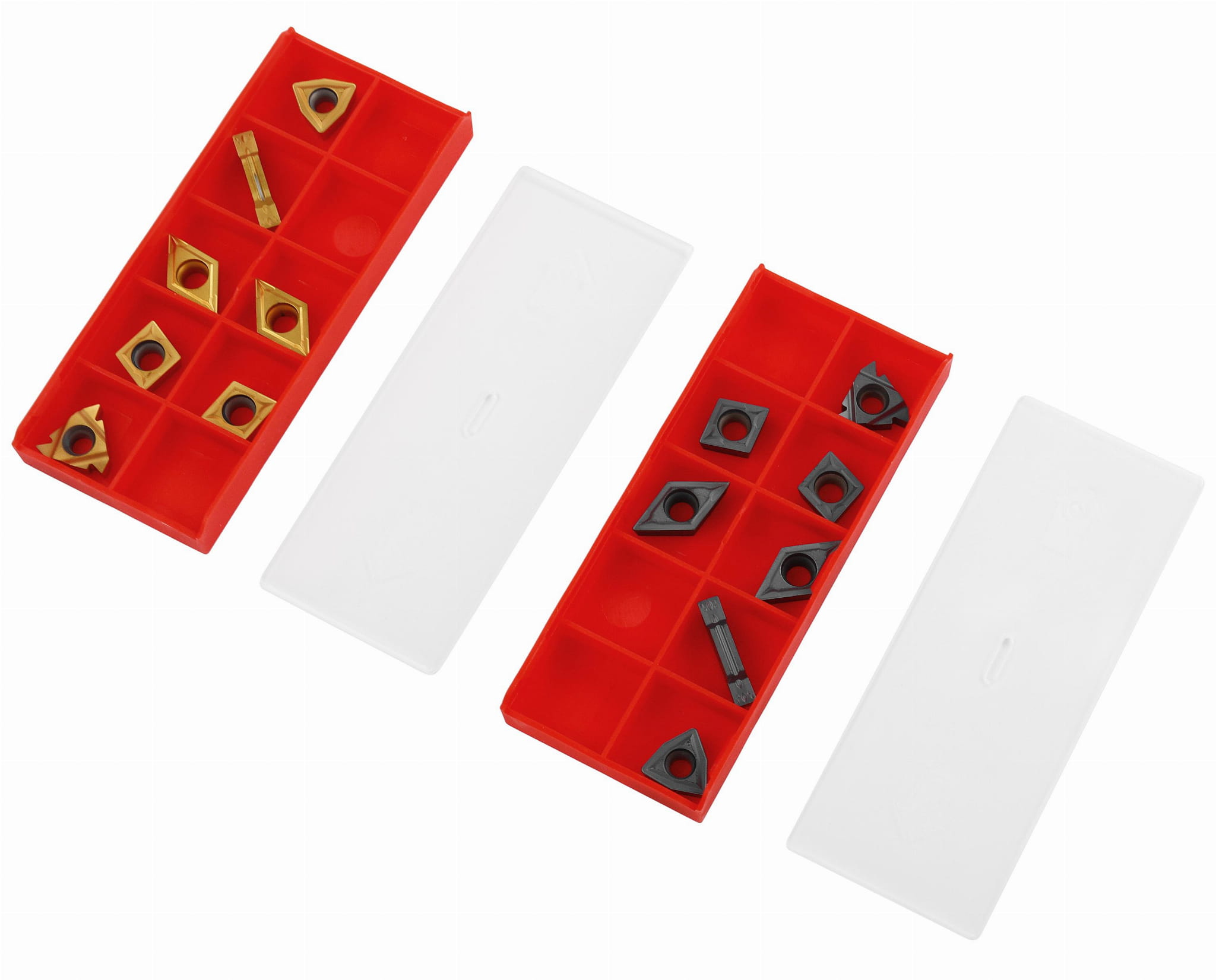

| Ostrza wymienne | Komplet płytek do powyższych oprawek | 14 szt. |
| Klucze montażowe | Klucze do śrub mocujących płytki | 7 szt. |
Zastosowanie
- Toczenie wzdłużne wałków i tulei ze stali, żeliwa i metali nieżelaznych
- Toczenie poprzeczne — planowanie czół i powierzchni prostopadłych
- Toczenie kopiowe i profilowe z użyciem noży SCLCL i SCLCR
- Rowkowanie zewnętrzne — wykonywanie rowków na wałkach (SWGCR, MGEHR)
- Odcinanie materiału nożem MGEHR2020-4
- Gwintowanie zewnętrzne nożem SER2020K16
- Obróbka wykończeniowa powierzchni walcowych i stożkowych
- Warsztaty produkcyjne, ślusarnie, pracownie modelarskie i szkolne laboratoria obróbki skrawaniem
Kompatybilność z tokarką — co sprawdzić przed montażem
Noże o przekroju 20x20 mm wymagają imadła narzędziowego (głowicy rewolwerowej) z gniazdem na nóż o minimalnym wymiarze 20 mm. Należy sprawdzić w dokumentacji tokarki dopuszczalny przekrój noża oraz wysokość osi wrzeciona — nóż powinien być ustawiony dokładnie na osi, co reguluje się podkładkami montażowymi (nie wchodzą w skład zestawu).
Użytkowanie i konserwacja
Przed montażem płytki należy oczyścić gniazdo oprawki z wiórów i zanieczyszczeń, które mogłyby powodować nierównomierne podparcie i pęknięcie płytki podczas skrawania. Śruby mocujące płytki należy dokręcać kluczem z zestawu do oporu — bez użycia przedłużek, aby nie przekroczyć momentu dokręcania zalecanego dla danego typu oprawki.
Po zużyciu aktywnej krawędzi skrawającej płytkę należy obrócić na kolejną krawędź lub wymienić na nową. Trzonki noży należy przechowywać w suchym miejscu — opakowanie fabryczne z zestaw
